モバイルモニターGechic On-Lap 1305H

のレビューで使用。

スレートPC

とOn-Lap 1305Hを接続する、というネタ？レビューをするには、「On-Lap 1305専用HDMI-A + USB-Aケーブル」の映像入力側の端子＝「フルHDMIオス」をTW3A-A31C77HのミニHDMIポートに挿せるように、「ミニHDMIオス」に変換しなければならない。それを実現するには

・フルHDMIメス⇒ミニHDMIオス

の変換ケーブルか、変換プラグを使えばよいのだが、前者は探してもなく、後者はメジャーメーカーからの発売がなくAmazonなどの通販オンリーで、在庫などの問題からレビューに間に合わない可能性があった。

そこで「フルHDMIオス⇔ミニHDMIオス」のケーブル

を入手して、この一方のフルHDMIオスと「On-Lap 1305専用HDMI-A + USB-Aケーブル」のフルHDMIオスを接続することに。

この場合必要なのは、単純に考えると

・フルHDMIメス⇔フルHDMIメス

の延長コードか変換プラグだが、やはり前者は存在せず、後者も通販オンリーで時間的余裕がない。

そのため、間に「HDMI切替機」を挟むことで、二つの「フルHDMIオスプラグ」を接続することに。

相性問題などで手間取っている時間はなかったため、安かったこともあり「フルHDMIオス⇔ミニHDMIオス」ケーブルと同一メーカーのELECOMのHDMI切替器を使用。

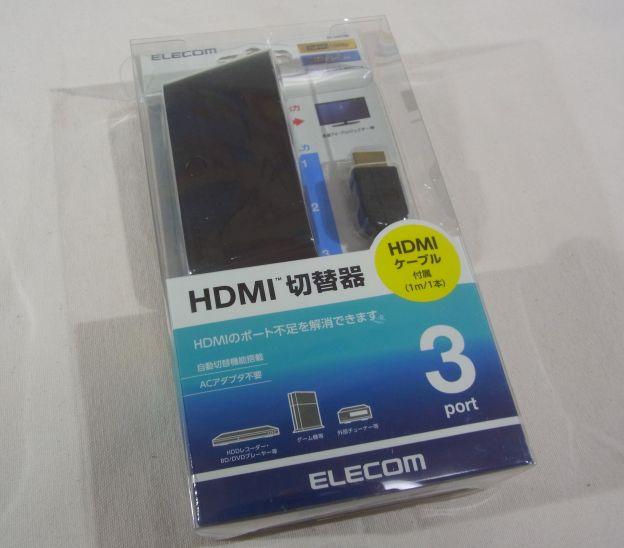

当初予想よりかなりコンパクト

この製品の特長としては

・入力3系統、出力1系統のHDMI切替機

・入力感知自動切替

・原則外部電源不要

・USBによる外部電源供給も可

という感じ。

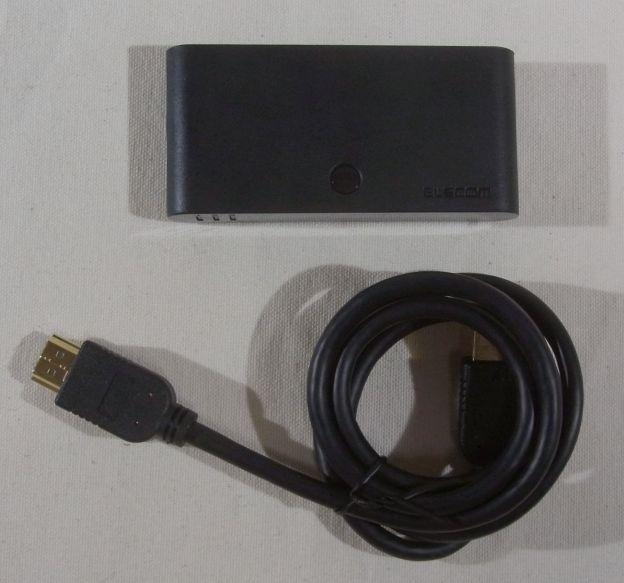

中身的には本体とHDMIケーブル一本

特に今回の用途では「原則外部電源不要」というのがポイント。この「原則」というのは接続したHDMI機器からの電源供給が低い場合は、外部電源が必要になるということ。このため、給電用のmicroUSB端子がある（接続ケーブルやACアダプタは別途用意する必要があるケド）。

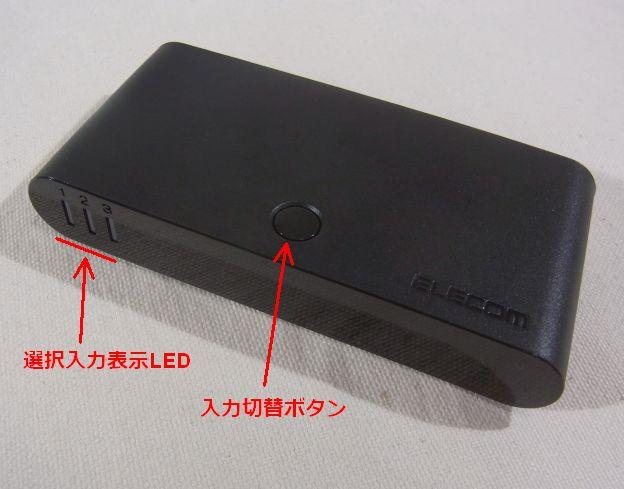

シンプルな操作系

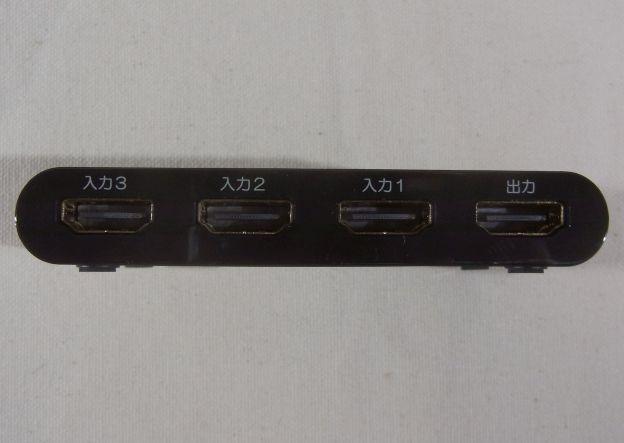

入出力共に同一方向の設計

TW3A-A31C77H（スレートPC）⇒DH-HD14SSM15BK（ミニHDMI（オス）⇔フルHDMI（オス）ケーブル）⇒DH-SW31BK/E（本品）⇒On-Lap 1305専用HDMI-A + USB-Aケーブル⇒On-Lap 1305という接続では給電不要となり、無事？ネタレビュー完遂。

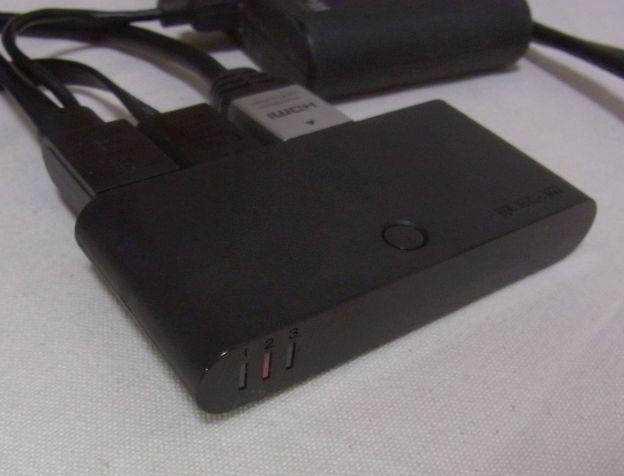

選択している入力にはLEDが地味に点灯←眩しくない（今2番（中央LED）選択中）

シンプルな操作系と判り易い表示で、結構侮れない切替機です。

保証期間が半年な部分だけが☆マイナ0.5で。

【製品仕様】

コネクタ形状：

・入力＝HDMIタイプA 19ピン（メス）×3

・出力＝HDMIタイプA 19ピン（メス）×1

・電源＝USB[microB]メス
HDMI規格：High Speed with Ethernet（HDMI 1.4a/HDCP対応）
対応解像度：1080p（1920×1080）、WUXGA（1920×1200）
色深度：Deep Color（36bit:12bit/各色）
データレート：最大7.5Gbps
対応音声フォーマット ：DTS Digital、Dolby Digital
本体サイズ：幅95×奥行46×高さ15 (mm)
添付品：HDMIケーブル（1m）×1本
保証期間：6カ月
