ASUSさんのいつもの無駄の無いデザインですね。

後ろがラバーなのもGooｄ！

数週間使ってみてですが、操作にストレス無く使用出来ています。

ATOMだからと購入するときは舐めていました。
最近のATOMは快適なんですね。

ASUS ASUS VivoTab Note 8 M80TA-DL64S

• OS
  Windows 8.1
• 表示機能
  8型 、LEDバックライト 1,280×800ドット(WXGA)
  IPS液晶
  マルチタッチ・タッチスクリーン
• CPU
  インテル® Atom™ Z3740
• メモリ
  LPDDR3-1066, 2GB
• ストレージ機能
  eMMC:64GB
• グラフィックス機能
  インテル® HD グラフィックス (CPU内蔵)
• 無線機能
  IEEE 802.11a/b/g/n
  Bluetooth V4.0
• カメラ機能
  126 万画素Webカメラ(前面)
  500 万画素Webカメラ(背面)
• オーディオ機能
  ステレオスピーカー内蔵
• インターフェース
  1xMicroUSB
  1xマイクロホン/ヘッドホン･コンボジャック
  1xmicroSDXCメモリーカード、microSDHCメモリーカード、microSDメモリーカード
• 本体カラー
  ホワイト
• サイズ
  220.9 ×133.8 ×10.95 mm
• 質量
  380 g
• 主な付属品
  USB ACアダプターセット、製品マニュアル、製品保証書、スタイラスペン

メーカーサイトのスペック表です。

http://www.asus.com/jp/Tablets_Mobile/ASUS_VivoTab_Note_8_M80TA/specifications/

私が購入のさい、確認した部分は、赤字にしてみました。

タブレットを持っていても学校ではノートPCを使用するので、二台持ちですが、電車でニュースや、サイトの更新チェックする時などに、タブレットで済ますことが多くなりました。

最近ノートパソコンを電車で開いてません。

梱包もしっかりしてあって、箱を開けて瞬間に正面ご対面なのは。

嬉しかった。

本体容量はあてにしてませんでしたが、結構ありますね。

Windows Update、Officeインストール後のディスク容量

Windows 8.1 Update の新機能 WIMBootしてみた。

今回使用する「WIMBoot」とは、Microsoft社がWindows 8.1 Updateで機能追加した機能の一つである。

今回のレビューはこのことについて書くためにあげています。(私の備忘録)

1.技術的説明

2.準備する物

3.バックアップ

4.Windows PE 5.0 を Windows PE 5.1 へ

5.マスターイメージの作成(省略可)

6.WIMBootイメージへ変換

7.展開

8.WIMBoot回復ドライブの作成。

9.最後に...

1.技術的説明。

WIMBootは本来は、メーカーから出荷される製品にリカバリー(再インストール)などの機能を提供する為に搭載されている。WIM(Windows Image)ファイルを利用してファイルの展開を最小限にし、必要はファイルをイメージ内から取り出すことで通常の約2倍の空きストレージ容量を可能にする機能です。

2.準備する物

・UEFIベースのターゲットPC
・SSD/eMMCのストレージ(HDDやSSD+HDDハイブリッドドライブは不可)
・microUSB-USB変換アダプタ(ブートUSB用)
・USBハブおよびキーボード
・Windows 8.1 Update回復ドライブ(3.バックアップで作成)
・32bit版のWindows 8.1 Updateのスタンドアロンインストーラ
http://www.microsoft.com/ja-jp/download/details.aspx?id=42162
http://www.microsoft.com/ja-jp/download/details.aspx?id=42335

・Windows ADK
http://www.microsoft.com/ja-jp/download/details.aspx?id=39982
・作業用PC

3.バックアップ

まず、フルバックアップを取りましょう。

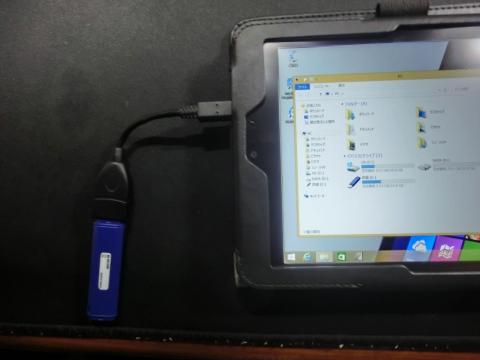

microUSB-USB変換アダプタ(ブートUSB用)でUSBメモリーを端末に接続します。

[Windows ボタン]を長押し、コントロールパネルをクリック

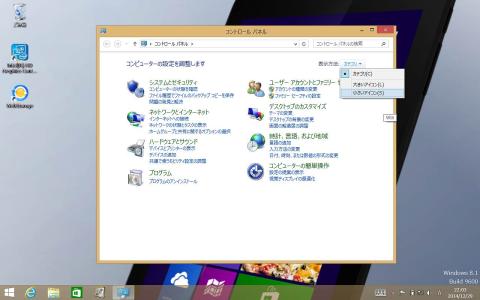

「カテゴリ」をクリック「小さいアイコン」を選択

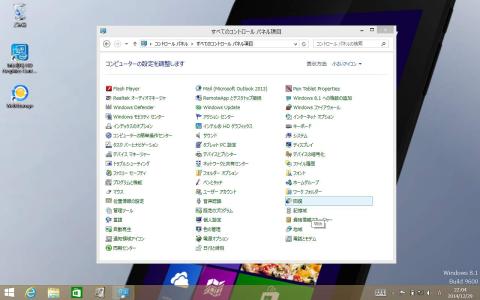

「回復」をクリック

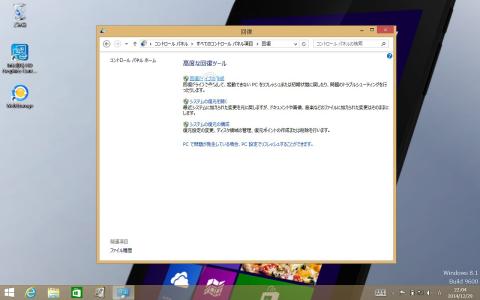

「回復ドライブ」をクリック

「回復パーテーションをPCから回復ドライブにコピーします。」にチェックが入ってることを確認

次へをクリック

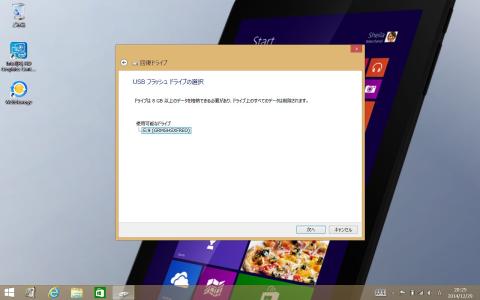

自分の端末に刺した。ドライブが認識されれば表示されます。

USBメモリーの中身全て消すよ～ 良ければ「作成」をクリック

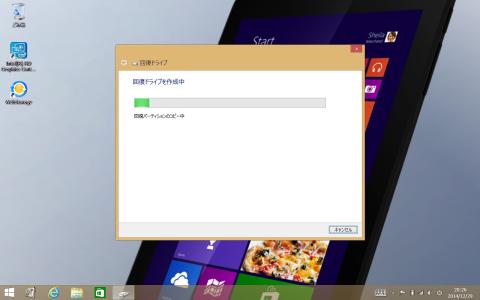

作成中。。。

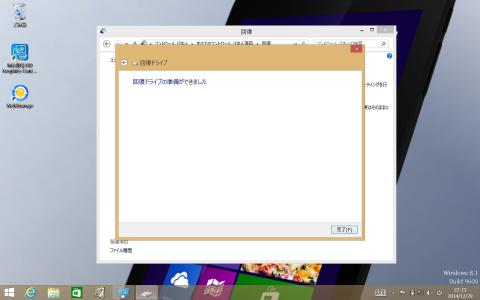

「完了」をクリック

そして、AUSU VivoTab Note 8は、コールドBoot(シャットダウン)時にデフォルトの設定でBIOSに入れないので変更する。(Sofmapさんありがとう 起動出来なくなった端末をを交換してくれて。)

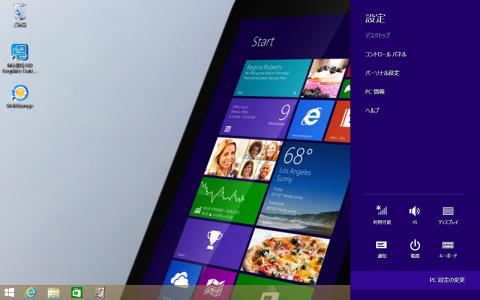

画面をスワイプしてチャームを出す。 「PC設定の変更」をクリック

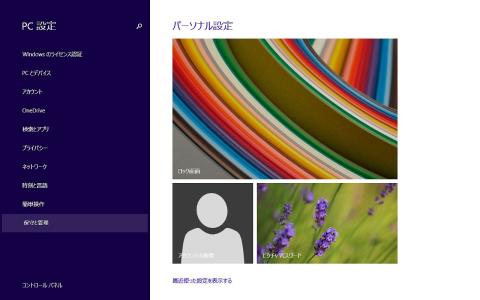

「保守と管理」をクリック

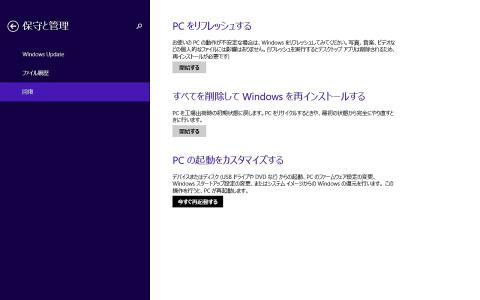

「今すぐ再起度する」をクリック

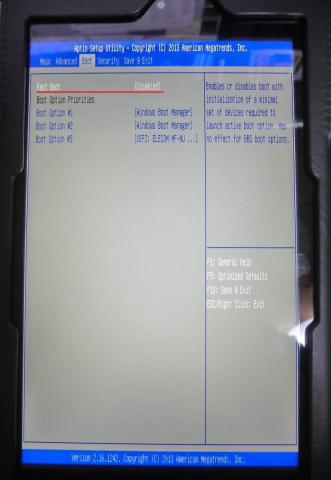

「Boot」タブをクリック、「FastBoot」をクリックして、「Disabled」に変更。

「Save & Exit」をクリック、「Save Changes and Exit」をクリックし、「Yes」をクリック

4.Windows PE 5.0 を Windows PE 5.1 へ

私のVivoTabは回復イメージのバージョンがWindows PE 5.0だった為、WIMBootを使用出来ません。

WIMBootはWindows PE 5.1 の機能です。まずWindows PEをアップグレードしましょう。

 参考サイトURL:http://msdn.microsoft.com/ja-jp/library/dn613859.aspx

・32bit版のWindows 8.1 Updateのスタンドアロンインストーラ
http://www.microsoft.com/ja-jp/download/details.aspx?id=42162
http://www.microsoft.com/ja-jp/download/details.aspx?id=42335

使用する更新プログラム

Windows8.1-KB2919442-x64.msu

Windows8.1-KB2919355-x64.msu

Windows8.1-KB2932046-x64.msu

各ファイルをダウンロードして、適用なフォルダーの中に突っ込む。

7zなどで、解凍して、中身のCABファイルを取り出す。

それを、先ほど作成した回復ドライブの
[Sources]フォルダーのBoot.wimをコピーするのだが、最初はシステムファイルになっていて見えない。

attrib -s -h d:\Sources\boot.wim

attrib -s -h <回復ドライブのドライブパス>Sources\boot.wim

でシステムファイル属性、隠しファイル属性を削除して、先ほどCABファイルを解凍したファイルと同じフォルダーに入れる。

下記のテキストを「Windows_PE_5.1_Update.bat」としてCABファイルと同じフォルダーに保存して、管理者権限で実行します。

書いてあることは、

各CABファイルを、マウントした、Boot.wimファイルに適用してる。

@echo off
title WindowsPE Mount Tool
set ImgFile="%~dp0boot.wim"
set MountDir="%~dp0WinPE"
cd /d "%~dp0"

echo ----------------------------------------------------
echo 2:WindowsPE 5.1 Update X86
echo ----------------------------------------------------
mkdir %MountDir%
echo.
dism /mount-image /imagefile:%ImgFile% /mountdir:%MountDir% /index:1
echo.
echo Windows8.1-KB2919442-x84.cab
Dism /Add-Package /PackagePath:Windows8.1-KB2919442-x86.cab /Image:%MountDir% /LogPath:AddPackage_x86.log
echo.
echo Windows8.1-KB2919355-x84.cab
Dism /Add-Package /PackagePath:Windows8.1-KB2919355-x86.cab /Image:%MountDir% /LogPath:AddPackage_x86.log
echo.
echo Windows8.1-KB2932046-x84.cab
Dism /Add-Package /PackagePath:Windows8.1-KB2932046-x86.cab /Image:%MountDir% /LogPath:AddPackage_x86.log
echo.
dism /unmount-image /mountdir:%MountDir% /Commit
RMDIR %MountDir%
echo.

echo 処理が完了しました。
pause

 以上の処理が完了すれば、Windows PE 5.1 へのアップデートは完了です。

5.マスターイメージの作成(省略可)

マスターイメージとは、Windowsを展開するときに使用する、install.wimファイルのことです。Windows Imageファイルをユーザー使用に変更することで、ユーザーの設定、更新プログラム、ソフトなどのメーカーで出荷されてから増えたファイルや、設定などを、適用して再インストールした時に適用された状態になります。

参考サイト:http://msdn.microsoft.com/ja-jp/library/windows/hardware/hh825051.aspx

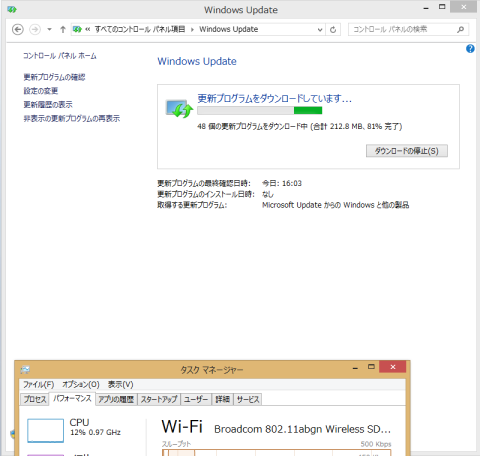

Windows Update

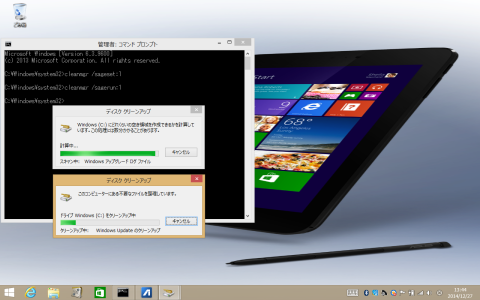

ディスククリーンアップ

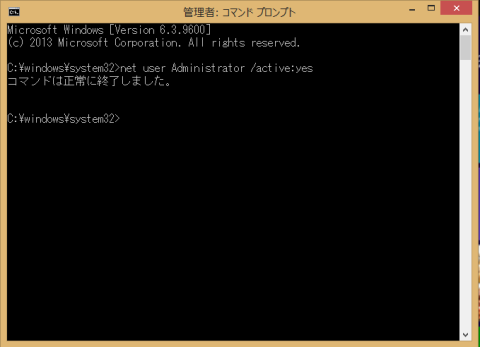

Administratorアカウントの有効化

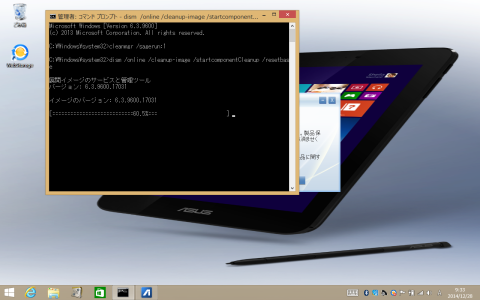

WinSxSフォルダーのクリーンアップ(古い更新ファイルの削除)

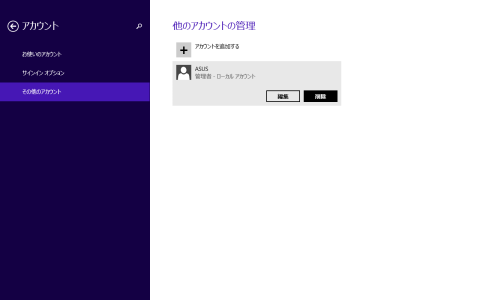

一時アカウントの削除

6.WIMBootイメージへ変換

作成したイメージをWIMBootファイルに変換します。

回復メディアから作成する場合は、install.swmを一度、install.wimに変換してから、WIMBoot用に変換します。

参考サイト:http://internet.watch.impress.co.jp/docs/column/shimizu/20140512_647831.html

6.1回復メディアの場合

適用なフォルダーに、回復ドライブ内の[Sources]フォルダーの中身のinstall.swmファイルをc:\temp_dismなどにコピーします。

コマンドプロンプトを管理者権限で起動し、c:\temp_dismにディレクトリーを移動します。

cd /d c:\temp_dism

イメージファイルの結合をします。

DISM /Export-Image /SourceImageFile:install.swm /SWMFile:install*.swm /SourceIndex:1 /DestinationImageFile:WIMBoot_temp.wim /DestinationName:"WIndows 8.1 ASUS VivoTab note 8" /CheckIntegrity

そうすると、c:\temp_dismにWIMBoot_temp.wimができていると思います。

作成できていれば、手順、6.2に進んでください。

6.2 install.wimファイル又は、6.1で作成したファイルがある場合。

 イメージをマウントして、

Dism /Mount-Image /ImageFile:"c:\temp_dism\install_temp.wim" /Index:1 /MountDir:c:\temp_dism\mount

可視化して、

attrib -s -h c:\temp_dism\mount\Windows\System32\Recovery\winre.wim

winre.wimを移動

move c:\temp_dism\mount\Windows\System32\Recovery\winre.wim c:\temp_dism\winre.wim

WIMBoot用に最適化し

Dism /Optimize-Image /Image:c:\temp_dism\mount /WIMBoot

マウントを解除する前に、元ファイルのバックアップをとっておいてください。

マウントを解除します。

Dism /Unmount-Image /MountDir:d:\temp_dism\mount\ /Commit

Dism /Export-Image /WIMBoot /SourceImageFile:c:\temp_dism\install_temp.wim /SourceIndex:1 /DestinationImageFile:d:\temp_dism\VivoTab_WIMBoot.wim

@echo off
title WindowsPE Mount Tool
echo ファイル名入力 例boot.winre
set name=unl
set /p name=ファイル名:
set ImgFile="%~dp0%name%.wim"
set MountDir="%~dp0WIMBoot"
cd /d "%~dp0"

echo ================================================
echo ASUS VivoTab note 8 For WIMBoot
echo ================================================
echo Boot.wimのパス　 :%ImgFile%
echo マウント先のパス :%MountDir%
echo カレントディレクトリー:%cd%
echo ================================================

timeout /t 10
cls

mkdir %MountDir%
dism /mount-image /imagefile:%ImgFile% /mountdir:%MountDir% /index:1

pause

attrib -s -h %MountDir%\Windows\System32\Recovery\winre.wim

move %MountDir%\Windows\System32\Recovery\winre.wim %cd%\winre.wim

Dism /Optimize-Image /Image:%MountDir% /WIMBoot

Dism /Unmount-Image /MountDir:%MountDir% /Commit

rmdir %MountDir%

Dism /Export-Image /WIMBoot /SourceImageFile:%ImgFile% /SourceIndex:1 /DestinationImageFile:%cd%\VivoTab_WIMBoot.wim

pause

6.3 ブート用メディア作成

回復ドライブのバックアップをとってください。

3.で作成した、回復ドライブに、４で作成した。Boot.wim ファイルを上書きして、

6で作成したVivoTab_WIMBootファイルを、回復ドライブの[Sources]フォルダーに入れて、名前を、install.wimに変更。

入らない場合は、別メモリに入れてやる。

7.展開

面倒なので、BATファイルを作りました。

ファイル名、「Recovery.bat」で保存。

@echo off
:Menu
echo -------------------------------------------------
echo Windows 8.1 WIMBoot For ASUS VivoTab Note 8
echo Created Date:2014/12/28 Version2.0.6
echo -------------------------------------------------
echo.
echo 1.パーテーションを初期化してWIMBootを構成する。
echo 2.パーテーションを初期化せずにWIMBootを構成する。
echo q.Quit
echo -------------------------------------------------
rem 判定キーの初期化
set Slt=nul

rem 選択値の入力を求める
set /p Slt=入力:

rem 条件分岐
if '%Slt%'=='1' goto Set_1
if '%Slt%'=='2' goto Set_2
if '%Slt%'=='q' goto :eof

rem 指定文字以外の入力がある場合は、メニューに戻る
goto Menu

:set_1
echo -------------------------------------------------
echo 1.パーテーションを初期化してWIMBootを構成する。
echo -------------------------------------------------
rem 変数------------------------
set EFIDrive=S:\
set ImagesDrive=I:\
set SystemDrive=W:\
rem ----------------------------

diskpart /s %~dp0RecoveryResetPartition.txt
echo.
echo.
echo ソースドライブ のドライブ文字を入力してください。
echo install.wimの置き場所
echo (例) E:\
set /p SourceDrive=入力:
echo.
echo.

echo ソースドライブ: %SourceDrive%
echo EFIドライブ: %EFIDrive%
echo イメージドライブ: %ImagesDrive%
echo システムドライブ: %SystemDrive%

set yorn=nul
set /p yorn=上記内容で取得します。(y or n):
if '%yorn%'=='y' goto Main2
if '%yorn%'=='n' goto Menu
goto Menu
:Main2
echo.
echo.

echo %ImagesDrive% にWindows Images フォルダーを作成しています。
mkdir "%ImagesDrive%Windows Images"
echo.

echo %ImagesDrive% に %SourceDrive% install.wim をコピーしています。
robocopy "%SourceDrive%Sources" "%ImagesDrive%Windows Images" /mir /w:1 /r:5
echo.

echo スクラッチフォルダー作成
mkdir "%SystemDrive%Recycler\Scratch"
echo.

echo install.wim ファイルを %SystemDrive% 適用。
DISM /Apply-Image /ImageFile:"%ImagesDrive%Windows Images\install.wim" /ApplyDir:%SystemDrive% /Index:1 /WIMBoot /ScratchDir:"%SystemDrive%Recycler\Scratch"
echo.

echo %SystemDrive% にブートファイルを構成しています。
%SystemDrive%Windows\system32\bcdboot.exe %SystemDrive%Windows /l ja-jp /s %EFIDrive% /f uefi
echo.

echo WIndowsRE を構成するためにフォルダーを作成しています。
mkdir "%ImagesDrive%Recovery\WindowsRE"
mkdir "%ImagesDrive%Recovery\BootMenu"
echo.

echo WindowsRE を構成するためにファイルをコピーしています。
move "%ImagesDrive%Windows Images\boot.wim" "%ImagesDrive%Recovery\WindowsRE\winre.wim"
echo.

echo Reagentc を構成しています。
%SystemDrive%Windows\system32\Reagentc.exe /info /Target %SystemDrive%Windows
%SystemDrive%Windows\system32\Reagentc.exe /setreimage /path "%ImagesDrive%Recovery\WindowsRE\winre.wim" /Target %SystemDrive%Windows
echo.

echo Custom Recovery Toolsをコピーしています。
move "%ImagesDrive%Windows Images\AddDiagnosticsToolToBootMenu.xml" "%ImagesDrive%Recovery\BootMenu\AddDiagnosticsToolToBootMenu.xml"
echo.
echo Custom Reocvery　Toolsを構成してます。
%SystemDrive%Windows\system32\Reagentc.exe /setbootshelllink /configfile "%ImagesDrive%Recovery\BootMenu\AddDiagnosticsToolToBootMenu.xml" /Target %SystemDrive%Windows

%SystemDrive%Windows\system32\Reagentc.exe /info /Target %SystemDrive%Windows
echo.

echo スクラッチフォルダー削除
RMDIR "%SystemDrive%Recycler\Scratch"

echo すべての作業が完了しました。
pause

goto :Menu
:set_2
echo -------------------------------------------------
echo 2.パーテーションを初期化せずにWIMBootを構成する。
echo -------------------------------------------------
diskpart /s %~dp0RecoveryResetDrive.txt
echo =
echo ソースドライブ のドライブ文字を入力してください。
echo install.wimの置き場所
echo (例) E:\
set /p SourceDrive=入力:

echo.
echo.
set EFIDrive=S:\
set ImagesDrive=I:\
set SystemDrive=W:\

set FileCopy=nul
set /p FileCopy=ファイルをソースドライブからコピーしますか？(y or n):
echo.
echo.

echo ソースドライブ: %SourceDrive%
echo イメージドライブ: %ImagesDrive%
echo システムドライブ: %SystemDrive%

set yorn=nul
set /p yorn=上記内容で取得します。(y or n):
if '%yorn%'=='y' goto Main2
if '%yorn%'=='n' goto Menu
goto Menu
:Main2
echo.
echo.

echo %ImagesDrive% にWindows Images フォルダーを作成しています。
mkdir "%ImagesDrive%Windows Images"
echo.

if '%FileCopy%'=='y' (
diskpart /s %~dp0RecoveryResetDriveFormat.txt
echo %ImagesDrive% に %SourceDrive% install.wim をコピーしています。
robocopy "%SourceDrive%Sources" "%ImagesDrive%Windows Images" /mir /w:1 /r:5
echo.
goto set_2_Scratch
) else (

:set_2_Scratch
echo スクラッチフォルダー作成
mkdir "%SystemDrive%Recycler\Scratch"
echo.

echo install.wim ファイルを %SystemDrive% 適用。
DISM /Apply-Image /ImageFile:"%ImagesDrive%Windows Images\install.wim" /ApplyDir:%SystemDrive% /Index:1 /WIMBoot /ScratchDir:"%SystemDrive%Recycler\Scratch"
echo.

echo %SystemDrive% にブートファイルを構成しています。
%SystemDrive%Windows\system32\bcdboot.exe %SystemDrive%Windows /l ja-jp /s %EFIDrive% /f uefi
echo.

echo WIndowsRE を構成するためにフォルダーを作成しています。
mkdir "%ImagesDrive%Recovery\WindowsRE"
mkdir "%ImagesDrive%Recovery\BootMenu"
echo.

echo WindowsRE を構成するためにファイルをコピーしています。
move "%ImagesDrive%Windows Images\boot.wim" "%ImagesDrive%Recovery\WindowsRE\winre.wim"
echo.

echo Reagentc を構成しています。
%SystemDrive%Windows\system32\Reagentc.exe /info /Target %SystemDrive%Windows
%SystemDrive%Windows\system32\Reagentc.exe /setreimage /path "%ImagesDrive%Recovery\WindowsRE\winre.wim" /Target %SystemDrive%Windows
echo.

echo Custom Recovery Toolsをコピーしています。
move "%ImagesDrive%Windows Images\AddDiagnosticsToolToBootMenu.xml" "%ImagesDrive%Recovery\BootMenu\AddDiagnosticsToolToBootMenu.xml"
echo.
echo Custom Reocvery　Toolsを構成してます。
%SystemDrive%Windows\system32\Reagentc.exe /setbootshelllink /configfile "%ImagesDrive%Recovery\BootMenu\AddDiagnosticsToolToBootMenu.xml" /Target %SystemDrive%Windows

%SystemDrive%Windows\system32\Reagentc.exe /info /Target %SystemDrive%Windows
echo.

echo スクラッチフォルダー削除
RMDIR "%SystemDrive%Recycler\Scratch"

echo すべての作業が完了しました。
pause
goto :Menu
)

ファイル名、「RecoveryResetDrive.txt」で保存。

select disk 0
list partition
rem == 1. System partition =========================
select partition 1
format quick fs=fat32 label="System" Override
assign letter=S

rem == 3. System partition ==========================
select partition 3
format quick fs=ntfs label="OS" Override
assign letter=W

rem == 5. Images partition ==========================
select partition 5
assign letter=I
list volume
exit

ファイル名、「RecoveryResetDriveFormat.txt」で保存。

select disk 0
rem == 5. Images partition ==========================
select partition 5
format quick fs=ntfs label="Images" Override
assign letter=I
exit

ファイル名、「RecoveryResetPartition.txt」で保存。

select disk 0

clean
convert gpt
rem == 1. System partition =========================
create partition efi size=100
format quick fs=fat32 label="System" Override
assign letter=S

rem == 2. Microsoft Reserved (MSR) partition =======
create partition msr size=128

rem == 3. System partition ==========================
create partition primary size=20480
format fs=ntfs quick label="OS" Override
assign letter=W

rem == 4. DATA partition ============================
create partition primary size=30720
format fs=ntfs quick label="DATA" Override
assign letter=U

rem == 5. Images partition ==========================
create partition primary
format fs=ntfs quick label="Images" Override
set id="de94bba4-06d1-4d40-a16a-bfd50179d6ac"
gpt attributes=0x8000000000000001
assign letter=I
list volume
exit

ファイル名、「ResetConfig.xml」で保存。

<?xml version="1.0" encoding="utf-8"?>
<Reset>
<SystemDisk>
<WIMBoot>1</WIMBoot>
<MinSize>2000</MinSize>
<DiskpartScriptPath>RecoveryResetPartition.txt<DiskpartScriptPath>
<OSPartition>3</OSPartition>
<RestoreFromIndex>1</RestoreFromIndex>
<WindowsREPartition>5</WindowsREPartition>
<WindowsREPath>Recovery\WindowsRE</WindowsREPath>
<RecoveryImagePartition>5</RecoveryImagePartition>
<RecoveryImagePath>Windows Images</RecoveryImagePath>
<RecoveryImageIndex>1</RecoveryImageIndex>
</SystemDisk>
</Reset>

8.WIMBoot回復ドライブの作成。

３．同様に、さくせいするだけです。

9.最後に

作業前

使用領域:14.3GB

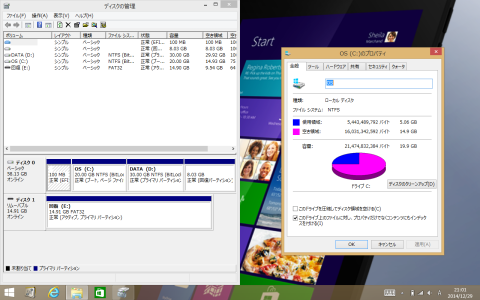

作業後

使用領域:5.06GB

使用領域:5.06GBですか やりました。

1／3ではありませんか。

ディスクの容量にかなりの空きができました。

これは、素晴らしい。

起動や、使用感は変わりありませんし、素晴らしい。

満足です。
