Arduino互換ボード用、ＸＢｅｅ搭載可能なＡｒｄｕｉｎｏ用シールドになります。
特長

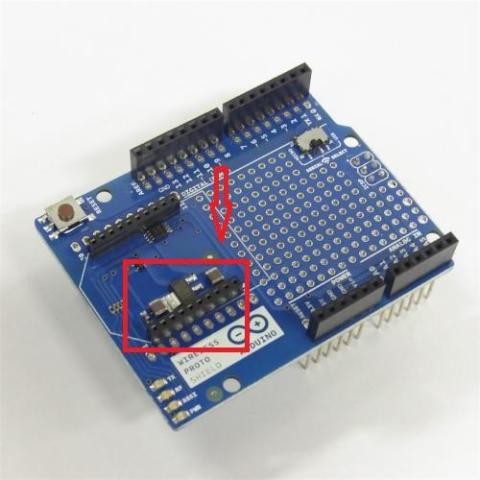

シールド上に3.3Vのレギュレータが搭載されていて、XBeeコネクタに給電され、Arduinoからの出力はレベル変換ICを通ってXBeeに接続されますのでArduino Unoなど5VのArduinoでも簡単にXBeeに接続できます。

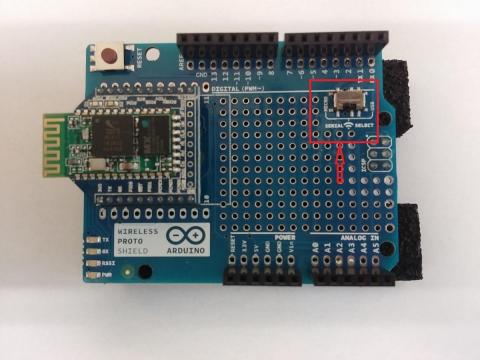

SERIAL SELECTスイッチによってXBeeの有線接続先を切り替えられます。
スイッチをMICRO側にすると、Arduino⇔XBeeの接続になり、スイッチをUSB側にすると、PC(USBシリアル経由)⇔XBeeの接続になります。
使用方法
私はこのシールドに、XBee互換のSPP対応Bluetoothモジュール「Bluetooth Bee」を載せてみました。
Edison搭載Arduino互換ボードと、Android端末間をBluetooth通信することが目的で、この組み合わせにしてみました。
＊標準的使用方法は、此方のスイッチサイエンス様の、ページ参照お願いします。
http://mag.switch-science.com/2012/07/20/startup_xbee_s1/
http://mag.switch-science.com/2012/08/01/startup_xbee_zb/
シールドには、問題ないですが
本文とだぶりますが、私はこのシールドに、XBee互換のSPP対応Bluetoothモジュール「Bluetooth Bee」を載せてみましたが、問題なく動作していました。
良かった点
1. シールド上に3.3Vのレギュレータが搭載されていて、XBeeに給電出来るところは良いです。
これで、Arduino Unoなど5VのArduinoでも簡単にXBeeに接続できまました。
2. Edison搭載Arduino互換ボードや、Arduino uno等にも問題なく取り付けることが出来ます。
悪い点

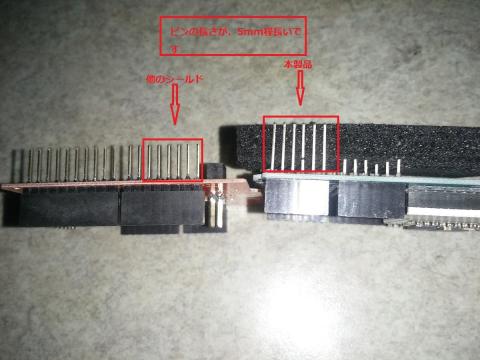

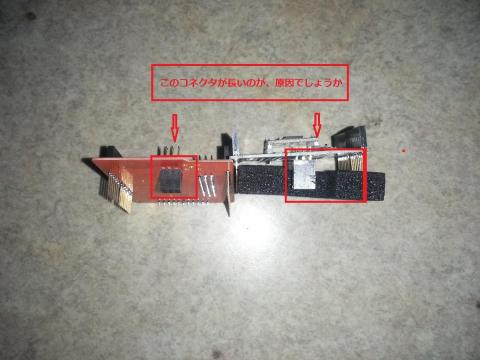

1. 他のシールドと比較して、ピンの長さが長いです。
私の使い方として、ロボットの頭部後方に、Arduino互換ボードを設置している場合積み重ねて時に、出来るだけ重心を前にしたい時にピンが長いと不利になります。
-
購入金額
2,380円
-
購入日
2014年12月03日
-
購入場所
千石電商オンライン
