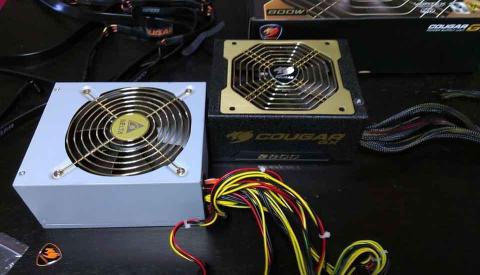

【電源】画像左　DELTA ELECTRONICS GPS-750AB-A　750W/ 80PLUS
今回レビューする画像右　HEC COUGAR GX（V2） 800W/80PLUS GOLD (HEC-GX800V2)

自作PCを作り始めた頃に初めて交換した電源です。

そろそろ寿命がやってくる頃なのかな～と思いながらも意外に元気なので、交換しそびれているパーツでもあります。

ゴールド電源と80PLUS電源の比較をしてみました。

【　製品の特徴　】

・本体サイズ 150mm（幅）×180mm（奥行）×86mm（高さ）

・80PLUS GOLD認証を取得

・COUGAR VORTEX FAN搭載 ※特許取得の波形状上のファンで少ない回転数で大きな風量を作ります。

・ケーブルマネジメント採用（スリムフラットケーブル）※SATAフラットケーブルの形状をしています。

・RST（Rapid Switch Technology）搭載　※電力の損失を低減し、より高効率な電源変換をします。

・個体コンデンサ採用CLCフィルター搭載　※出力部分には電源供給が安定しない要素となるリップルノイズを抑えるフィルタを搭載して安定出力に貢献します。

・日本メーカー製105℃耐性電解コンデンサ採用　※パナソニック製

・DYNAMIC MULTI 12V搭載　※一つの系統に大きな負荷がかかった場合に、その負荷に応じて＋12Vのラインを電源内部で自動的にまとめることができるので、多系統出力でありながらシングルレーンのように使える。

・全製品絶縁・通電テスト済み

・安心設計・保護回路搭載　※過電圧保護（OVP）、過電力保護（OPP）、短絡(ショート）保護（SCP）、過電流保護（OCP） 低電圧保護（UVP）を装備。

・信頼の5年保証





80PLUS　GOLD認証の電源と　80PLUS認証電源の比較　には下記構成のパソコンを使います。

＜PC構成＞
【CPU】Intel Core i7-3820
【M/B】ASRock X79 Extreme4-M
【CPUクーラー】サイズ　グランド鎌クロス　リビジョンB　(SCKC-2100)
【CPUクーラーFAN】ENERMAX　T.B.VEGAS TRIO UCTVT12P
【メモリ】G. SKILL F3-14900CL9Q-16GBZL (DDR3-1866 4GBx4)Quad-Channel (4Gx4=16GB)
【ビデオカード】Palit GeForce GTX 670 JetStream 2GB OC (NE5X670H1042-1042J)
【SSD（システム）】OCZ Technology　Agility 3 120GB　(AGT3-25SAT3-120G)
【HDD(データ）】SEAGATE ST1000DM003 (1TB SATA600 7200)　

【電源】DELTA ELECTRONICS GPS-750AB-A　750W/ 80PLUS
今回レビューするHEC COUGAR GX（V2） 800W/80PLUS GOLD (HEC-GX800V2)

【ケース】IN WIN Dragon Slayer
【OS】Windows 7 Professional 64bit


ハードウエアーとして、電源ケーブル付ワットメーター　2480円
ソフトウエアーは、OCCT・3DMark11・ HWiNFO32※ASRock X79のマザーボード上で12Vのモニターがspeedfanをつかっても見れなかった為利用しました。

左赤字HEC COUGAR GX(V2)800W(HEC-GX800V2)　／　右　DELTA ELECTRONICS (GPS-750AB-A)

【アイドル時消費電力】
(HEC-GX800V2) 108w (DELTA GPS-750AB-A) 125w ※約16％の消費電力減

【高負荷時消費電力※OCCT CPU】
(HEC-GX800V2) 297w (DELTA GPS-750AB-A) 327w ※約10％の消費電力減

【高負荷時消費電力※OCCT PowerSupply】
(HEC-GX800V2) 418w (DELTA GPS-750AB-A) 432w ※約3.3％の消費電力減

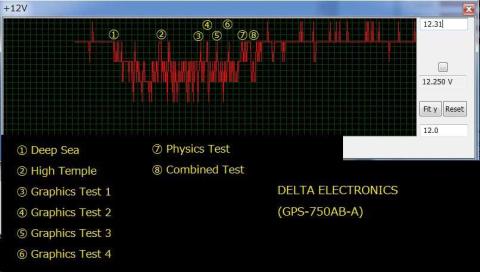

【3DMark11使用時の消費電力と +12V の電圧】

HEC COUGAR GX(V2)800W(HEC-GX800V2)

DELTA ELECTRONICS (GPS-750AB-A)

動画シーン　　消費電力　 　+12V の電圧
①DeepSea
・・・・・・337W / 357W 12.250V / 12.197V

②High Temmple
・・・・・・330W / 352W 12.144V / 12.091V

③Graphics Test 1
・・・・・・343W / 367W 12.197V / 12.038V

④Graphics Test 2
・・・・・・336W / 357W 12.197V / 12.144V

⑤Graphics Test 3
・・・・・・330W / 355W 12.197V / 12.197V

⑥Graphics Test 4
・・・・・・340W / 360W 12.250V / 12.038V

⑦Physics Test
・・・・・・275W / 296W 12.197V / 12.144V

⑧Combined Test
・・・・・・356W / 371W 12.197V / 12.091V



3DMark11使用時の全てのシーンにおいて、(HEC-GX800V2)　が　(DELTA GPS-750AB-A)より、6%前後消費電力が低く電圧の低下も少ない結果になりました。

直接電圧を測っているのではなく、M/Bからのソフトウエア読みですので正確性には乏しいのですが、80PLUS GOLD電源は、当然のように80PLUS電源よりも上の結果となります。

DELTAの電源も一度死亡してから保障交換で、使用暦　3ヶ月の電源ですので、そこまでヘタってはいないものだと思いますが、検証中にはでなかったものの、時折 +12V の電圧が11Vを切る事もありました。

ATX電源の規格では +12V の電圧はプラスマイナス５％以内に定める事になっています。

HECのCOOGAR GX(V2) では　プラスマイナス３％以内に収めているとの事ですので、５年保障、全品検品と合わせて非常に信頼できるのではないでしょうか。

後日追記

OCCTで+12Vを拾うことが出来たので追記いたします。
テスト環境は

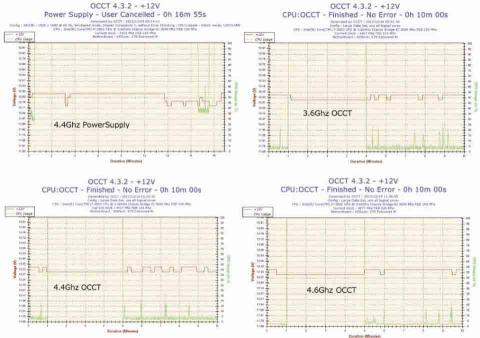

OCCTでCPUを3.6Ghz、4.4Ghz、4,6Ghzとオーバークロックして行き、電圧の変化を見るのと、常用で使っている4.4Ghzでのパワーサプライの結果を画像に貼りました。

全体的に+12Vの値は12.3Vの辺りで安定しています。
オーバークロックをして消費電圧が変わっても一定しているので非常に安定した出力を出しています。

ただ、パワーサプライのテストを行うときだけ、時折12.3Vからぶれることがありましたが、それでも12.14Vが下限で、12Vを下回ることはありませんでした。
80+スタンダードの電源では12V を下回ることもありましたので、さすがはゴールド認証が取れている電源だと思いました。

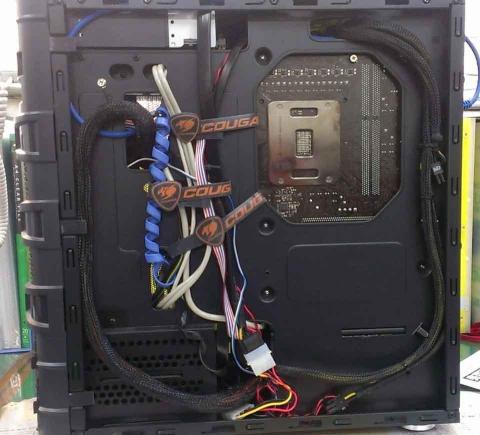

また、M-ATXのケースだとケーブルが長すぎて纏めるのに難関だった裏配線も、ぐるっとケースの周りに迂回させることによって多少は綺麗に纏められたかなと思います。

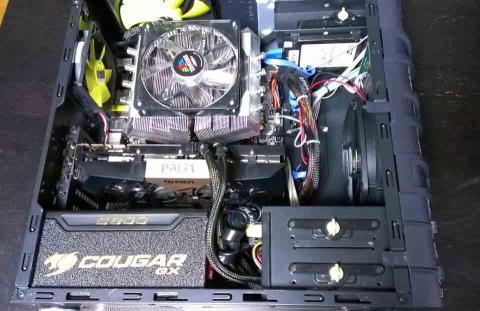

電源の発熱量が下がったからなのか、余計なケーブルを外してケース内のエアーフローが良くなったのかCPUの温度も2度ほど下がりましたので、今回の電源交換は非常に当たりだと思います。
