「スレッド立派PC」メイン機昇格プロジェクト?
使用するケース=CORSAIR Carbide Air 540
は、USB3.0ポートがフロントパネルに二つあるとはいえ、常用PCとして使い倒すには十分ではない。どうせならカードリーダーや充電用のポートも欲しいぢゃない?ということで、近くにあった購入店が閉店するときに掴んでいた、現メインPCのもの
と同じマルチメモリーカードリーダー+各種I/Oポートてんこ盛りの多機能5インチベイアクセサリを使おうかと。

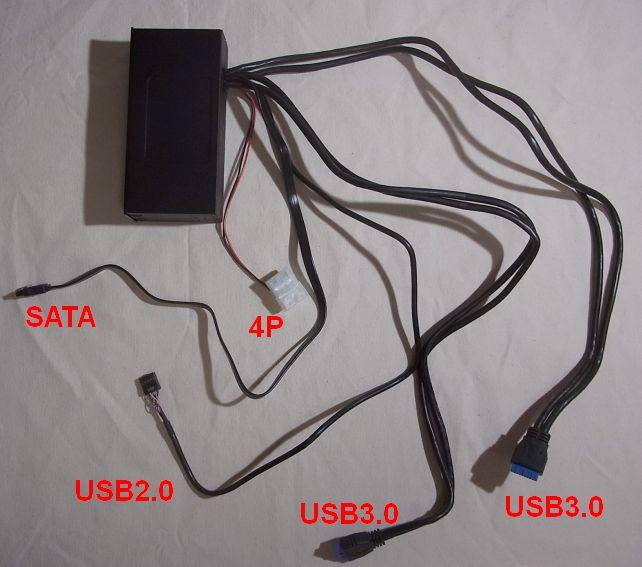

実はこのベイアクセサリ、5インチベイ一つの中に、USB3.0接続のカード系スロット6種にUSB形状端子6つ、さらにひとつのeSATA端子を持つギガ盛り仕様。そのため、それを本体(M/B)側につなぐケーブルもたくさんある。結果、USB3.0が2本、USB2.0が1本、SATAが1本、ペリフェラル4P電源線が1本の計5本も接続しなければならない。
今まで使用していたケース、Abee AS Enclosure M2 Premium Edition
は、一昔前のケースなので(本当に10年前の発売)、フロントにはUSB2.0ポートとIEEE1394ポートしかないため、何とかなったけれど、今回はケースに最初からUSB3.0ポートがあるので、このベイアクセサリと合わせてUSB3系ヘッダが「3つ」必要となる。一方使うM/BであるROG ZENITH EXTREME
にはUSB3.1(Gen 1)のヘッダは2つしかなく、内部19ピンヘッダを増やすために拡張ボード
をインストールしたわけ(ROG ZENITH EXTREMEの設計企画的には、ホントはPCIe X4スロットは付属する高速LANボードである「ROG AREION 10G」で埋めて欲しかったのかも知れないけれど、今のところ通信環境の上流がどうせMax100Mbpsなので)。
加えてCORSAIR Carbide Air 540の構造がインストールを難しくした。まずこのケース、基本ツールレス構造なので、5インチベイも前からパチンとはめ込むタイプ。光学ディスクドライブ
のように定型のものは問題ないが、本ベイアクセサリのように独自形状で、ネジ留めすることを前提に造られたパーツは「据わり」が悪い(完全には固定ができない)。さらにケースの右チャンバ前上部に5インチベイがあり、対角線の左チャンバに後ろ下目にM/Bの拡張スロットが位置する上に、配線を美しく出来るように?左右のチャンバを貫くサービスホールが限られた位置にあるため、配線引き回しが長く、セットアップの難易度は高かったが、延長電源ケーブル
も購入して、無事全端子活かす仕様に出来た。
これでもともとフロントにあったUSB3.0端子と合わせて、
・USB3.0(接続的には3.1)ポート×5
・USB2.0ポート×2
・充電専用USBポート ×1
・eSATA ×1
・Extreme Digitalカードスロット
・SD/MMCカードスロット
・MicroSDカードスロット
・CF/MDカードスロット
・メモリースティックカードスロット
・M2カードスロット
という膨大な種類のフロントポート/カードスロットを確保。

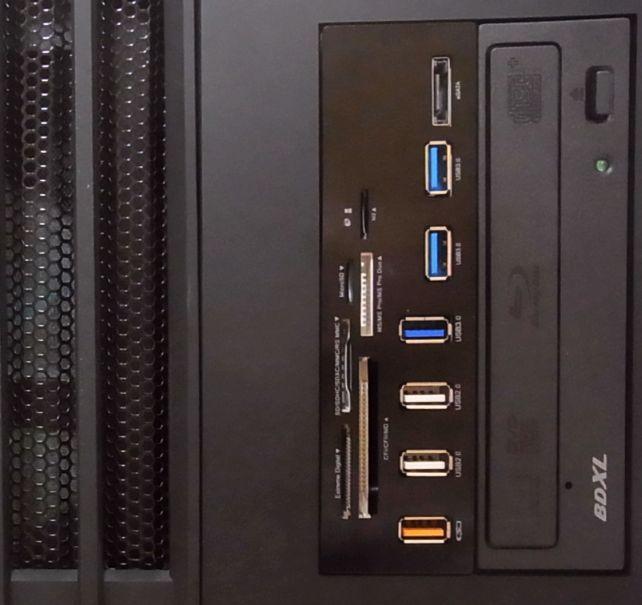

ただ...とりあえず、使えるようになったのはうれしいが、プラスチッキーなCORSAIR Carbide Air 540の一部だけアルミのシックな輝きなのが、見栄え的にはなんとも浮いてるけどな!w

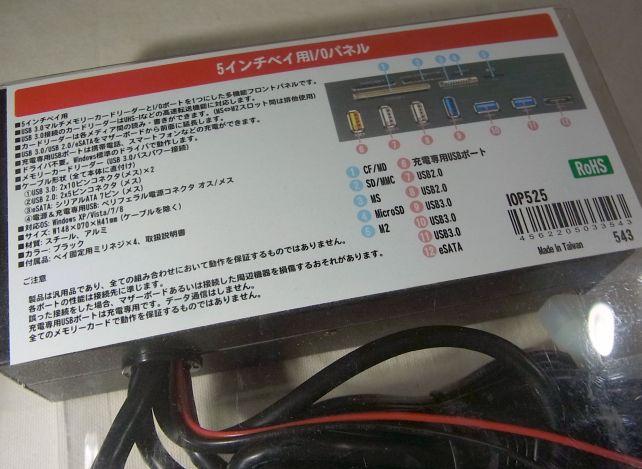

【IOP525仕様】
◎USB 3.0接続マルチメモリーカードリーダー部分(MS⇔M2スロット間は排他使用)
①Extreme Digital
②SD/MMC(SD,SDHC,SDXC,MMC,RS MMC)
③MicroSD
④CF/MD(CFⅠ,CFⅡ,MD)
⑤MS-メモリースティック-(MS,MS Pro,MS Pro Duo)
⑥M2
◎I/Oポート部分
①eSATA ×1
②USB3.0 ×3
③USB2.0 ×2
④充電専用USBポート ×1
◎接続ケーブル
①USB3.0(2x10ピンコネクタ)メス ×2
②USB2.0(2x5ピンコネクタ)メス ×1
③SATA7ピン メス ×1
④ペリフェラル電源コネクタ オス/メス ×1
対応OS: Windows XP/Vista/7/8
サイズ: W148×D70×H41mm (ケーブルを除く)
材質: スチール、アルミ
カラー: ブラック

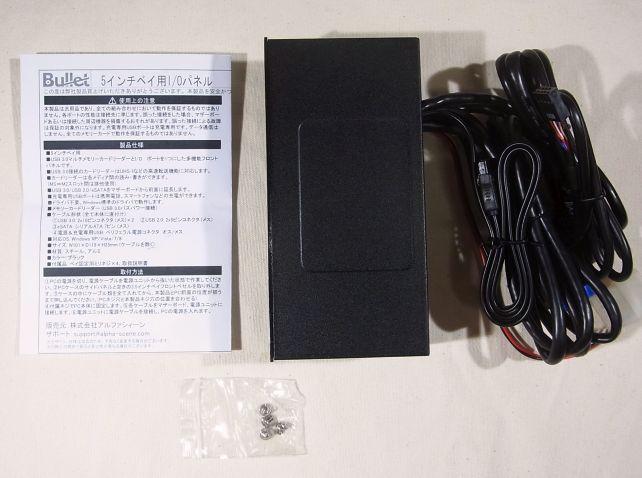

付属品: ベイ固定用ミリネジ×4
そりゃもう、快適
今後流行りそうな端子としてはUSB C端子だけはないけれど、そもそも自分がまだ対応機種を持ってないしw
-
購入金額
4,093円
-
購入日
2014年11月03日
-
購入場所
アプライド
