容量アップも出来ました。

NFJ 25V  バルクキャパシタボードキット
16Vからの変更
16V SANYO WG 470μFx18個 8460μFから
日本ケミコン製 KZHシリーズ 高分子電解アルミコンデンサ
 (超低インピーダンス/高リプル電流許容品)25V 330uF×18
5940μF
1500μFほど容量が減ったので同じKZHシリーズ
日本ケミコン KZH 25V 1000μFを3本増量


出入り口にOS-CON 25V 47μFを各一本
ケースは100均の100x80x40mm スライド式蓋ケース
厚さが1mmもないので凄く軽いので3.2mm天然ゴムを
底の内側と外側、重り代わりに貼り付けたのでスペーサーが
要らなくなりましたが、それでも増量したコンデンサが高く
結局斜めに設置する事になりました。

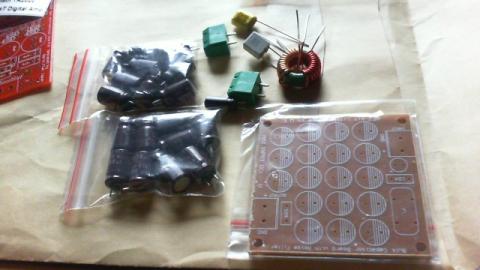

NFJ 25V  バルクキャパシタボードキット一式
NFJ 25V  バルクキャパシタボードキット一式

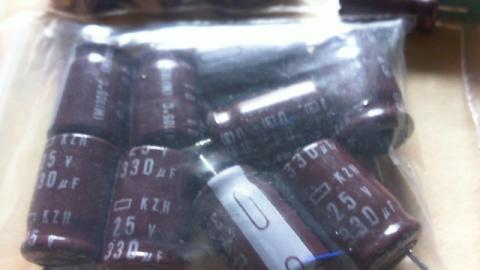

日本ケミコン KZH 25V 330μF
日本ケミコン KZH 25V 330μF

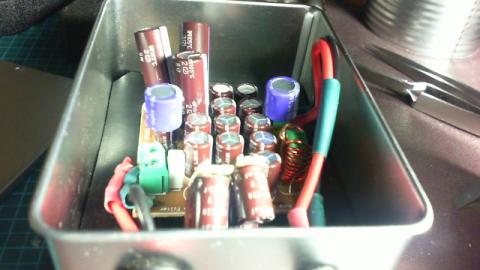

スライド式 ケース
スライド式 ケース

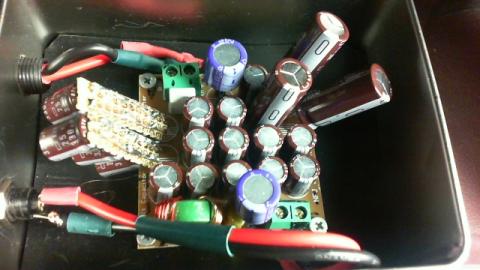

コンデンサが高かったので斜めに設置
コンデンサが高かったので斜めに設置

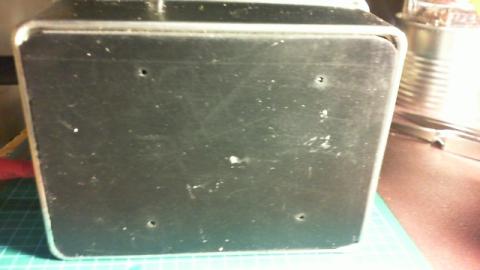

 ケース底内、外 3.2mmの天然ゴム
 ケース底内、外 3.2mmの天然ゴム


この25V増量型の方が、私の手持ちのアンプ用スイッチングアダプタほとんど
使用できます。
総容量9034μF ただ今 エージング中ですが16Vより良さそうですね
やはり容量が8~9000は有った方が良いのかもしれません。
日本ケミコン KZH 25V 1000μF x3  315円
OS-CON 25V 47μF  x2      136円
ケース                 105円
天然ゴム                50円
DCジャック、プラグ           80円
          1566円
ノイズ対策、高音質化には安い物かも。
  • 購入金額

    880円

  • 購入日

    2014年01月27日

  • 購入場所

    ノースフラットジャパン Yahooオークション

7人がこのレビューをCOOLしました!

コメント (2)

  • インディアンヘッドさん

    2014/01/28

    前回のNFJ 16V仕様  バルクキャパシタボードキットと
    今回のNFJ 25V仕様  バルクキャパシタボードキット増量版
    を ACアダプター12V 2A
    NFJ YDA138を使って聴いてみました。
    キャパシタの量はさほど変わりはないのですが
    出入り口のOS-CON 25V 47μFが聴いているのか音が
    太くなったような、なんと言って表現してよいやら
    すいません。
    CR-Xさんの言われていた様にOS-CONを使うと音に
    拡がりが出てくると言うのが判りました。
    早速、16V仕様にもOS-CONを・・・
    CR-Xさん、これからも勉強させていただきます。
  • CR-Xさん

    2014/01/29

    あら、私が言いだしっぺでしたっけw
    電源周りに低ESR電解よりさらに優れた特性のOS-CON使うと、結構変化する事が多いですよね。
    多分電源が綺麗になった分、雑味が取れるのかなあ?
    ともあれ、好ましい方向の結果に繋がって良かったです。
