既に作っているNFJ バルクキャパシタボードキット Little Susie

（NFJのYDA138用ケース入り、0.28”超小型LED電圧計「緑」組込み）

は耐圧16Vのノーマルの物だが、コンデンサを耐圧25V物に換えて製作した。

主な変更は

16VノーマルSANYO WG 470μFｘ18個＝8460μFから

（入口のルビコン100μFは47μFのOS-CONに変更、

　出口にニチコンKZ 1000μFとOS-CON 560μFを追加している）

25V仕様はSANYO WG 330μFｘ15個＋1000μFｘ3個＝7950μF

（同じNFJの基板に収めるには耐圧の変更に伴って同じ大きさではコンデンサ容量が減、

　入口は手持ちの関係でニチコンKZ100μFに変更、入手し難い25VOS-CONｘ2個も用意したが

　収めにくくて結局使わず。）

（小容量のみで追従性重視か、今回1000μFまぜて容量も重視、どちらが良かったかは不明）

今度もNFJのYDA138用ケース入り、0.28”超小型LEDは電圧計「赤」を組込んだ。

リアパネル電源入口にon-offのシーソースイッチも設置

（Little Susie↔TDA7492スイッチ無しなので、間に抵抗となる物を排除）

（電源5Aなのにスイッチ耐圧が125V3Aなのは内緒ｗ、電源ラインをなるべく短くしようとして

　Little Susieから出た電源コードが短すぎて取廻しに不都合あるのも内緒ｗｗ）

駆動するアンプはNFJ TDA7492(25Vまで）

電源は秋月の65W級スイッチングACアダプター24V2.7A　GF65I-US2427

これでTDA7492をほぼ最大電圧で駆動する環境が出来上がった。

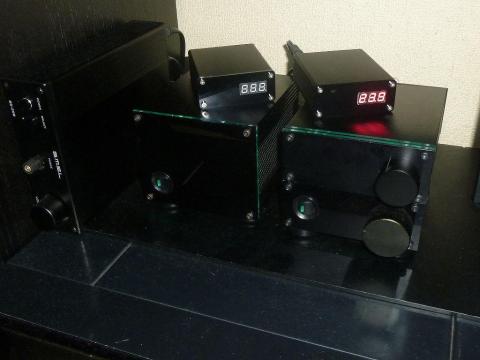

　LEDはやはり輝度が高すぎる

　左自作電源の上が16Vノーマル、

　右赤LEDが今回の25V仕様、

　その下がTDA7492、一番下のアンプはワンダーピュア WP-2020AMP-DX

　今までTDA7492は既存の自作電源の12or15V(Little Susie経由)か

　16.7V(Little Susieは16Vまでなので未使用)で聴いていたが、

　秋月のこれで噂通り高電圧で大きく表情変わったのが確かめられた。

　一口で言うとダイナミックでスケールが大きくなった。

　ただ反面、音像や空間が今一曖昧、静けさが足りないかなと思えた。

　Little Susie(25V仕様)を組上げて短時間しか聴いていないが

　これを経由しただけで、音像/空間の見通しが良くなり、静けさも表現出来、

　音の粒立ち/分解能が一挙に改善したのが実感できた。

　バスドラも絞まって重さのある低音になったし、ピアノのキレもよい。

　弦の細やかな表現も前より描ける様になった。

　実はこれは良い事ばかりでなく、12V→24Vのダイナミズムは感じなくなって

　12V時の細やかな音にも追従する繊細さに近くなったとも言える。

　＞やはり秋月と言えど素のACアダプタは電源が汚いんだろう。

　　もはや、どの電圧でも最低Little Susieクラスのノイズフィルター/電源平滑は欠かせない。

　　TDA7492に関しては電圧よりも、電源が綺麗か/汚いかの方が効いているのかもしれない。

20140115

NFJから正規の25V仕様が発売になった。

Little Susie25V仕様(ノイズフィルタ付バルクキャパシタボードキット)

http://blogs.yahoo.co.jp/nfj_2009/33826628.html

　基板：Little Susieプリント基板×１

　端子：5.08ｍｍピッチ２Ｐｉｎターミナルブロック×２

　フィルター：1ｍＨコモンモードトロイダルコイル×１
　※リードの絶縁部分を避け、半田メッキされている部分に半田を施工してください。

　電解コンデンサ：
　・日本ケミコン製 ＫＺＨシリーズ 高分子電解アルミコンデンサ
　(超低インピーダンス/高リプル電流許容品)25V 330uF×１８
　※データシートはこちらをご覧下さい。

　・日本ケミコン製 ＫＹシリーズ 高分子電解アルミコンデンサ
　(低インピーダンス品)　25V 47uF×１

　フィルムコンデンサ：
　・nichicon製 YX フィルムコンデンサ 50V 0.1uF(日本製)×１
　※単品販売も行なっております！

　・Evox-Rifa製 ＭＥＴフィルムコンデンサ MMK 250V 0.1uF(フィンランド製)×１

自作のとコンデンサ銘柄違うだけで新味が無いのでこれは購入見送りだｗ

（KZH沢山バルクで廉価に確保のつもりでならありかな？）
