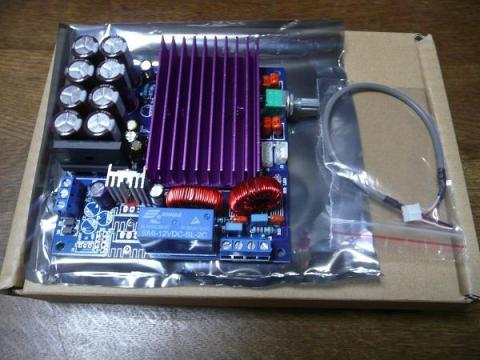

到着しましたっ
でも動きませんっ
狙っていたトランスが売れてましたっ orz
Little Susie 25V仕様も到着。
【三月三日追記】

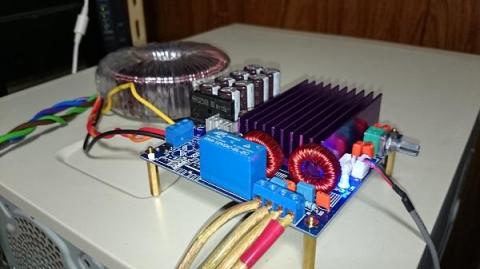

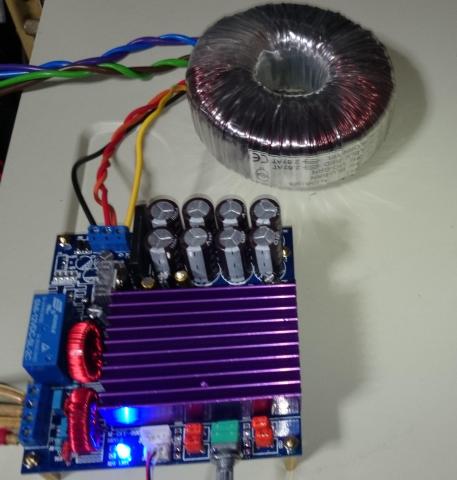

トロイダルトランスつないで、バラックで音出ししました。
エージング無しでも落ち着いた良音でした。
バラしますー
【3/22追記】
せっかく良い音が出てたのですが、ケーシングの際にトランスからの配線を誤ってしまい、昇天召されました orz
【3/23追記】
安定化電源のトランスとしても、ちょっと使いづらい。。。
大きいだけに邪魔だなー
まだフロントのシールを剥がしてない状態。

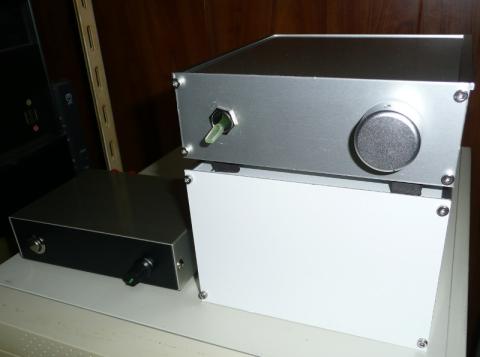

祝完成!
ネットで情報を共有するって、良いことですねー
先週、「一台余ってるから」と譲っていただけることになり、本日到着しました。
ケーシングには色々と不満もありますが、良音でなっています。
アンプ部のスイッチに万が一のことを考え、両切り(双極)にしたのですが、デザインが気に入らず・・・

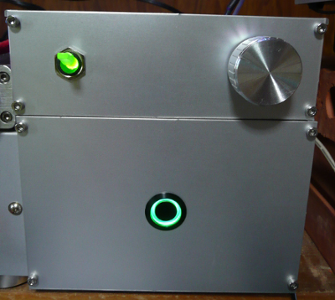

発光色に合わせて電源部のスイッチも緑にしました。
良い音でなってます。
デザインに愛想がないので、NFJさんのロゴでも入れてやろうかな。
いれました。
やっぱりこのシールはダメっすね。
これ、NFJさん取り扱いアンプの中では一番好きかも。
-
購入金額
2,980円
-
購入日
2014年01月19日
-
購入場所
ノースフラットジャパンヤフオク店
CR-Xさん
2014/01/20
必要な電流/電圧、納めたいケースに最適サイズのを
RSトランスをRSオンラインで自由に選べまっせ。
最近は在庫も豊富なので、あれば即発送で翌日に付くのでは?
CR-Xさん
2014/01/20
一次側115V(洋物なので) 一巻
注:100Vで使うと出力は 100/115になる。
二次側12V、15V、18V、22V、25V等
一巻物無いので二巻物を並列(パラレル)に繋いで使う。
注:パラにすると出力は√2倍になる
注:同じ電源容量(トランスサイズ同じ)なら、電圧高いほど取出せる電流量が下がる
>いくら欲しいの?
電流量一定なら、電圧上がればトランスの容量増える(サイズ、価格がでかくなる)
>スペース(直径&高さ)はどれくらい許容?
条件の中で一番電流とれるのが、多分一番音に余裕がある(筈)
後の整流回路がどんなものか知らない(のであくまで以下仮定)が、
三端子レギュレータでは2-3V電圧をロスする。
注:16~28V適合でロスを3V見た場合、19~31V必要
12Vの場合:12x√2x100/115=14.8V 完璧不足
15Vの場合:15x√2x100/115=18.4V 下限割る?
18Vの場合:18x√2x100/115=22.1V
22Vの場合:22x√2x100/115=27.1V
25Vの場合:25x√2x100/115=30.7V 上限ギリ?
RSトランス選定
25Vスージー使うなら
18V(安牌、電圧物足りない)か22V(ちょっとギリギリかな)
私なら25V使って30.7Vロス見て28Vギリギリ(ひょっとするとアウトかも)の
多分音が良いであろう最高電圧で組みますかね、わざわざ作るんだから。
その場合スージーや以降の平滑コンデンサは35Vか50V耐圧に変更します。
baelさん
2014/01/20
http://jp.rs-online.com/web/p/toroidal-transformers/2786778/
これしか見当たらないのですけど、大丈夫なんでしょうか?
CR-Xさん
2014/01/20
それ極小電流用のおもちゃですがな。
説明よく見てないけど16~28Vって基板内に整流回路組込まれてるから
ロス含まれて16~28Vなのかもしれないので注意。
baelさん
2014/01/20
ですよね。
baelさん
2014/01/20
http://www1.tcn-catv.ne.jp/toei-trans7arc-net/4kogatakiki...
J242W(24V22V20V×2の2Aタイプ)という型式のものがあるようですが、でかいですねー
CR-Xさん
2014/01/20
安い・比較的小型・磁束が閉じており接近して設置し易いってのが特徴ですからねえ。
普通のは、性能は確かでしょうが高い/デカイは避けられませんってw
2Aはしょぼいかな理想は5A欲しいところ。
小音量でしか鳴らさなくても、電源は手の出せる範囲で最もデカイ物が良い(余裕をもって駆動できる)と言うのが定説なのかな。
高電圧はスイッチ/端子/ケーブルも定格気を付けてくださいね。
baelさん
2014/01/20
やはり小容量の奴しかないようです。
CR-Xさん
2014/01/20
えっ、どちらに?
baelさん
2014/01/20
おぢーちゃん出てきました。
baelさん
2014/03/01
どんな音するんだろ。
音質次第で、ケースへのコストを決定。
よほど良ければ、ちょっとおごってみるか。。。
CR-Xさん
2014/03/02
baelさん
2014/03/03
デザインはいいんだけどなー
CR-Xさん
2014/03/03
加工は安くでオーダー受けて無かったですかね>私の記憶違いかな
トロイダル一回り小さい120VAでφ96以下なら、私のLM3886アンプみたいにタカチHENで二箱に出来たのにw
baelさん
2014/03/03
これ、サイズバリエーションかなりあるんですが、高さが50mmの次が100mmなんですよね。
70mm位のやつ作ってもらおうかな。
で、150x150x70を一つ頼んで、150x150x50と二台に分けるとか。
トランス側に12-24Vくらいの安定化電源仕込んで、28V両電源と両方出すとか。。。
baelさん
2014/03/22
おそらくICを焼いてしまったという・・・orz
CR-Xさん
2014/03/22
本当に死んでます? 保護回路とかヒューズ焼けてるだけとか…
CR-Xさん
2014/03/22
ICだけ買っても高く付きますね、NFJさんの再販がまたあれば良いけど。
baelさん
2014/03/23

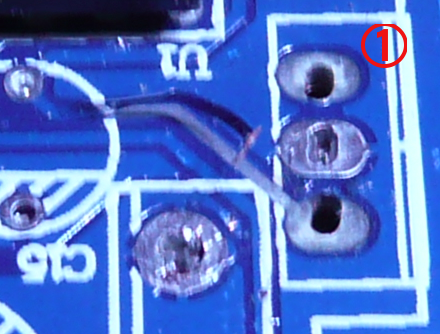

②は基盤裏側の状況。シルク面が剥離してるような感じで浮き上がっている箇所と、シルク面が完全に焼け落ち、リードで補修してみたの図。

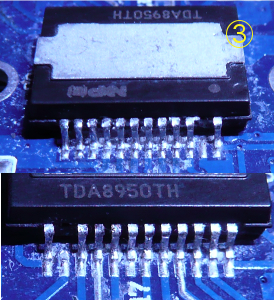

③ピンがボディと接触してない(焼け落ちた?)みたいにみえる箇所。
いい音してたのに残念だーーーー
baelさん
2014/04/07

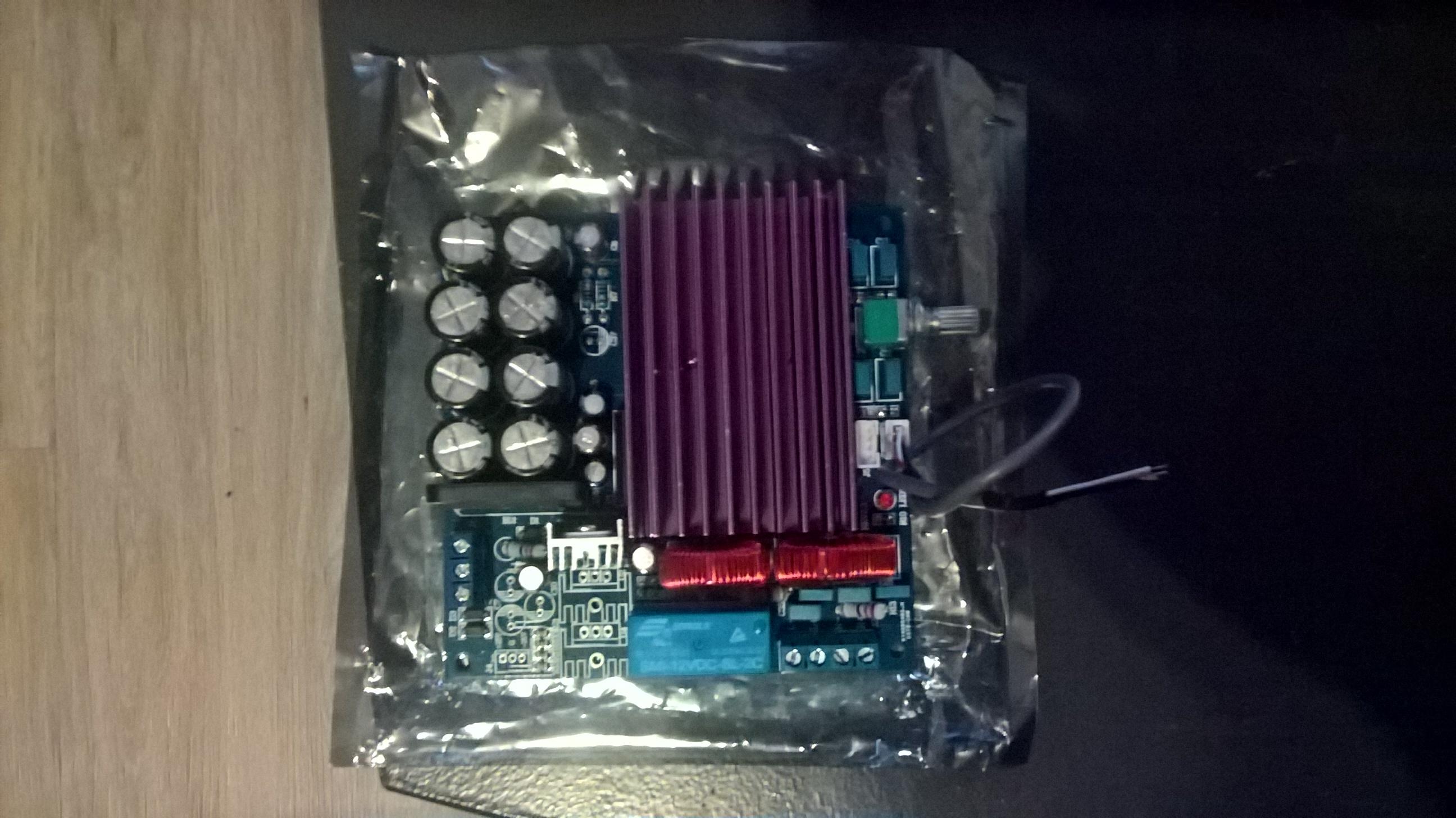

開封してはあるけど一台あるってことで、いただけることになりました。
CR-Xさん
2014/04/07
配線取り違えなければ、システム構成的には問題ないんですよね。
あ、ヒューズは入れなきゃいかんのか?
baelさん
2014/04/07
電源部はすでに完成してます。
スイッチのLED光らせるためだけに、整流ダイオード仕込みました www
Christophe Frisoniさん
2017/12/06
combien de volts fait votre transformateur?
baelさん
2017/12/09
Sortie de mon transformateur de puissance est « 26V - 0V - 26V ».
France langue est utilisée pour la première fois.
Me comprends-tu ?
