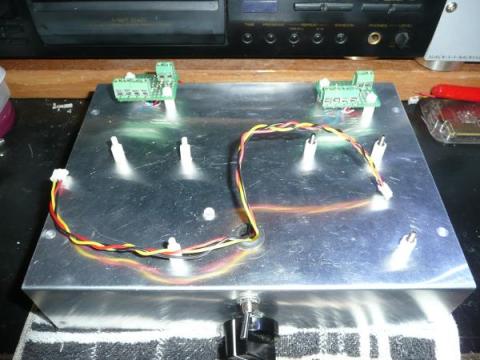

二代目のキット比較試聴用シャシーが完成。
ON-OFF-ONの電源スイッチをスピーカー切替ロータリースイッチの直上に配置し、ワンハンドでスピーカーと電源を切り替えることで、妙な電流が片方の基板に流れないようにしてみました。
初代より一回り大きなシャシーにして、基板側とシャシー側の結線が行い易いように作りなおしてみました。
現物合わせのやっつけ仕事なので、微妙に配置が狂ってます。
動けばヨシとします。
しかも、ドリル刃とステップドリルの刃が摩耗したのか、穴が開きにくくなりました。
TA2020の基準キットを一枚作ってみようかと。

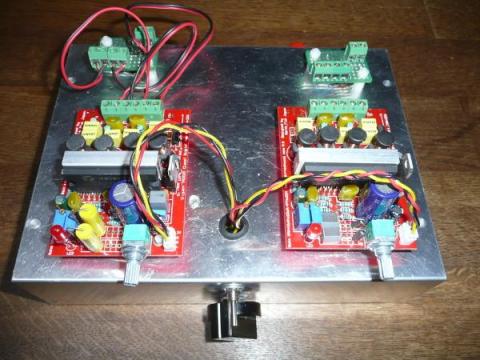

祟り基板二枚乗っけてみた。
-
購入金額
3,500円
-
購入日
2013年10月19日
-
購入場所
mr_osaminさん
2013/10/19
比較、レポート期待です。
ヘッドホンアンプ用バラック配線のためのボードは作ったんですが、
作ったうちにはいるのか?w
100均で買った単なる板です。
CR-Xさん
2013/10/20
ここにはリトルスージーは仕込まれてないのですね。
私もステップドリル通販で安いの買おうと思ってましたが、タカチの2mm厚だと磨耗早そうだから止めちゃおう。
baelさん
2013/10/20
一枚目 失敗
二枚目 すったもんだで完成。リワークで基板死亡。
三枚目 FACOコンデンサを入力カップリングに入れてお気に入りだったが、ちょっとした弾みで死亡。部品取り中にFACOのケーシングを破壊してしまうおまけ付き。
四枚目 入力カップリングコンデンサー:タイツウ METフィルムコンデンサ MM 100V/2.2μF 電源平滑コンデンサー:SANYO ME-WA 25V 1800μF x2で組んで、タカチ YM-150へ入れ良音で鳴ってます。
五枚目 2024Cキットに付いてたインダクタ(22μH)で組んでみる。ハンダリーク・極k製違いなしにも関わらず、電源ランプは点灯するものの、音は出ず。DCオフセットすら取れない。基本的な取り付けを間違ってる可能性大。
六枚目 FACOを再注文し、NFJオリジナルインダクタ22μHで組む。右chからしか音が出ない。左chのDCは10.50Vも出てるし電源入れるとポップ音が盛大に。
七枚目 お祓いしてから組むことに。
CR-Xさん
2013/10/20
CR-Xさん
2013/10/20
×お払い→○お祓い、まあある意味間違ってないかもw
baelさん
2013/10/20
左回り・・・orz
CR-Xさん
2013/10/21
ドンマイ!
baelさん
2013/10/24
左チャンネルからの出音が無い方をチェック。
25番ピンのハンダリークと13番ピンのハンダ不足が原因と判明。
入力カップリングにFACO2.2μF、電源平滑コンに日本ケミコン LXZ 16V 2200μFを二本という構成でしっかり出音してます。
電源平滑コンデンサは、2200μFx2という構成を基準に考えて往く事に。
baelさん
2013/10/24

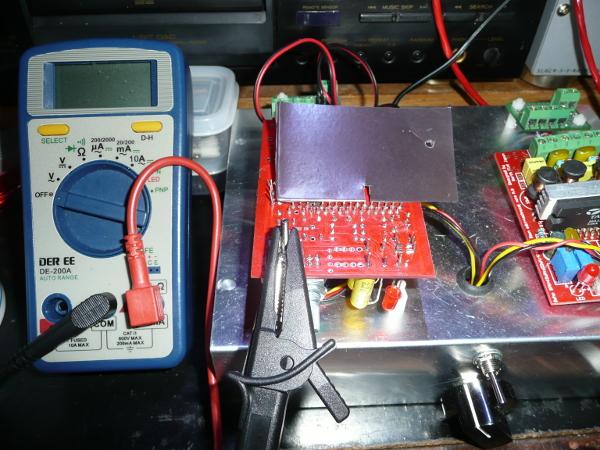

pinの10,13,14あたりは2.4V
対して、その出力側にあたる21,23,24,26あたりからほとんど出力してないようです。
ってことはICが逝ってしまってる・・・?
