とにかく製作すると決め、6N6Pを調達。
本日、シャシー、部品類が到着。
明日、トランスの到着をもって製作がスタート。
道のり長いなぁ・・・
右端の写真は完成イメージ
http://www.op316.com/tubes/mw/mw-6n6ppp2.htm
-
購入金額
35,000円
-
購入日
2013年07月08日
-
購入場所
購入金額
35,000円
購入日
2013年07月08日
購入場所
ZIGSOWにログインするとコメントやこのアイテムを持っているユーザー全員に質問できます。
YouTube の URL または動画の ID を入力してください
動画の ID が取得できません。ID もしくは URL を正しく入力してください。
ニコニコ動画の URL または動画の ID を入力してください
動画の ID が取得できません。ID もしくは URL を正しく入力してください。
検索対象とキーワードを入力してください
リンク先の URL とタイトルを入力してください
URL を正しく入力してください。
我が家のメインフロントスピーカー
日本では、あまりメジャーでは無いと思われる「MONITORAUDIO」社のランナップの中でも、下位シリーズのスピーカーです。「MONITORAUDIO」に関して以...
今は黄金色して輝いています。
最近父親の兄(おじ)さんからいただきました。喫煙環境+ずーと放置してあったためタバコの脂で黄色く変色してぱっと見たらこれ金色じゃね...
ハイレゾ音源で生演奏のような臨場感が体感できる
はじめに:レビューに際して、少しばかり私の音へのこだわり感をお話しします。その昔ですが学生の頃は、アンプ、デッキ、プレーヤーなど、...
音場や繊細さは通常のヘッドフォンとは全くの別世界
先日STAX製イヤースピーカー+ドライバーのセット、SRS-3100を購入した話は書きました。 このSRS-3100はイヤースピーカーSR-L300と、ドライバ...
彼の装飾多く流麗で技巧に溢れたピアノプレイの内容がわかる(弾けるとは言っていない)
所持する音楽データに対する私利私欲...イヤ私情私見あふれるコメント、音楽の杜。こういった分野のものは「好み」ですし、優劣を付ける...
1,078円の授業料を払うと200円のタンブラーグラスが付いてきた
飲食店で見かけることが多いと思います 佐々木ガラスの ウォーターグラス。 品番 00345HS 昭和〜平成の時代は、市内の什器屋さんか...
CR-Xさん
2013/07/09
mr_osaminさん
2013/07/09
mr_osaminさん
2013/07/10

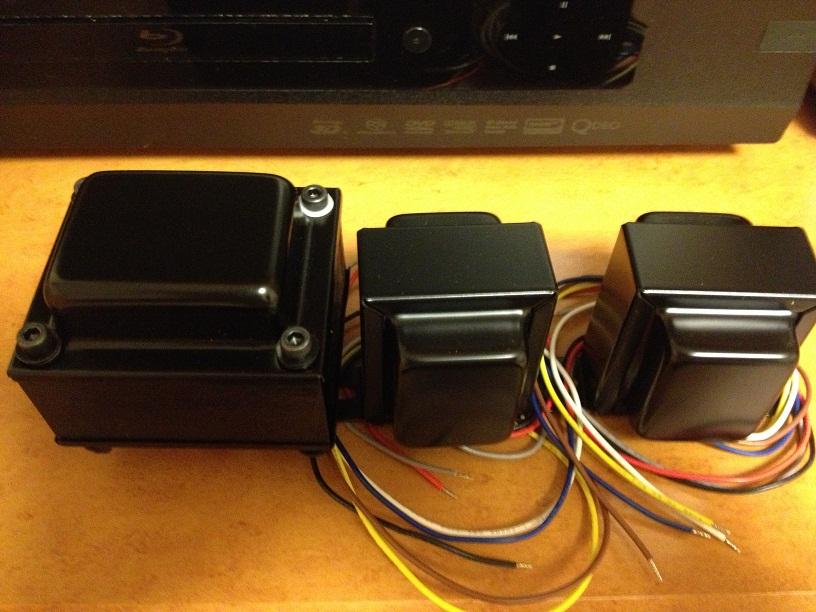

パワートランス(左)と、出力トランス×2

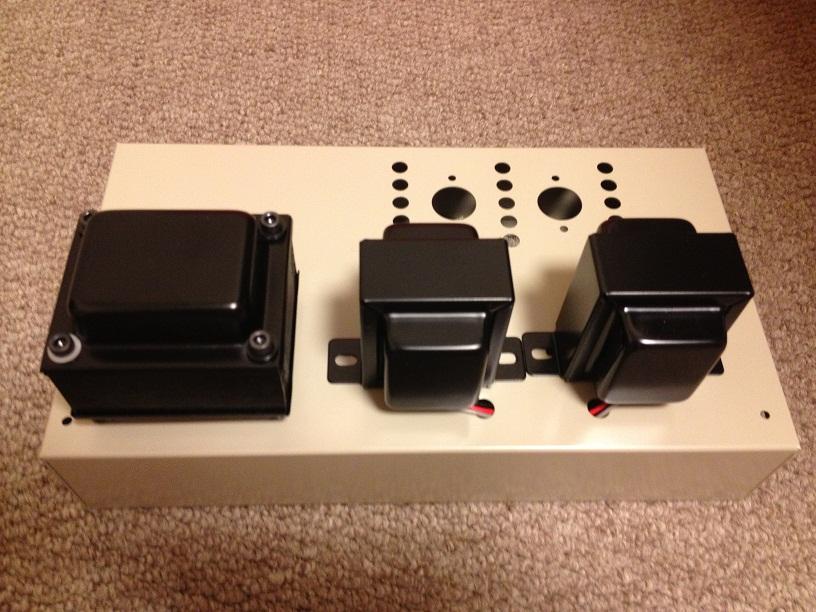

ケースに配置してみる。
うーん、重い。
今まで製作したアンプはグラム級だが、今度はキログラム級だ。
デジタルアンプに慣れていると、どうもこの重さには馴染めない。
最終的には上からかぶせるカバーを取り付ける仕様なので、トランスは見えなくなるものの、
やっぱりこの手の仕上がり感はちょっと気持ちが萎える。
これに美しさを感じる人がいる一方で、私のように美しさを感じられない人もいるんだよねぇ・・・
真空管も縦に配置されるから、上にモノ置けないし。
「真空管のほのかな明かりにノスタルジーを感じる」人ではないので、困ったものです。
CR-Xさん
2013/07/11
ですよねぇ~w
こっちの世界でトロイダルあまり見ないのは何か理由があるのかしらん?
mr_osaminさん
2013/07/11
そういえばそうですね。
なぜなんだろう・・・
何か理由があるはずですね。
ちなみに、タムラ製作所のライントランス(の一部)には、なぜか萌えw
かわいくて、ほどよい重さがあってなんともイイのです。
mr_osaminさん
2013/07/14

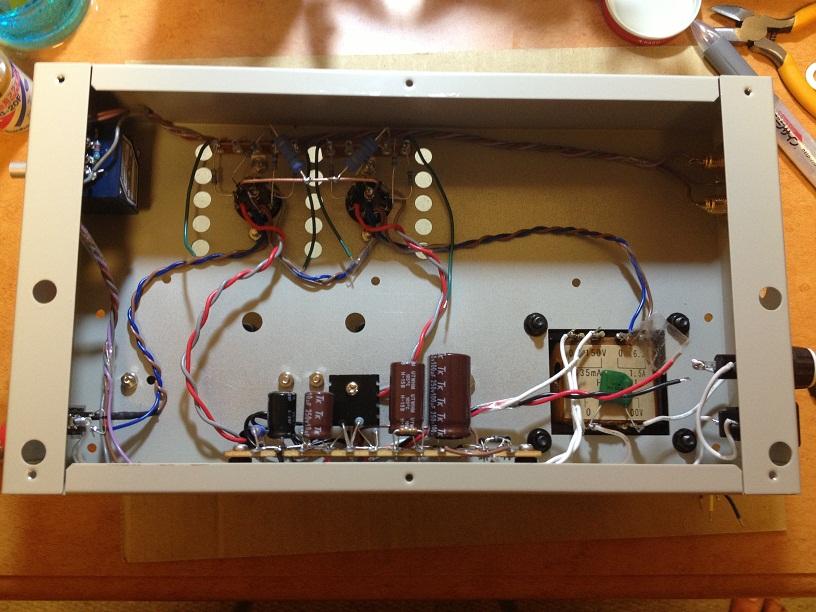

これから、真空管、トランス周りの配線に入ります。
真空管周りの配線は初めてなので、ちょっととまどっています。
CR-Xさん
2013/07/17
mr_osaminさん
2013/07/17
微妙なところです。
しかし、真空管回路について調べてますが、
いろいろ学ぶことが多いですね。
トランジスタ回路と共通しているところも少なくないです。
mr_osaminさん
2013/07/20
無事、真空管にヒーター電圧を加え、ほのかな光がつきました。
うまくゆけば、今日完成してしまうかも。
mr_osaminさん
2013/07/20

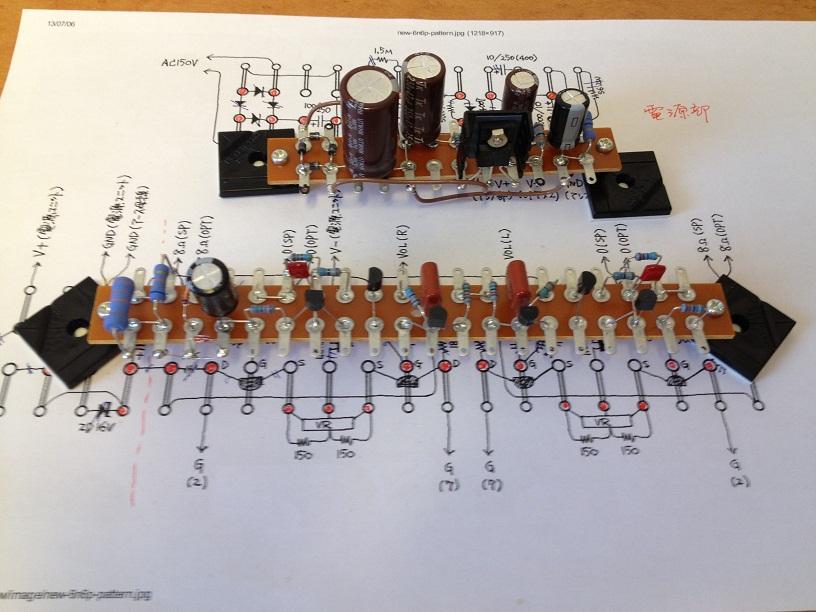

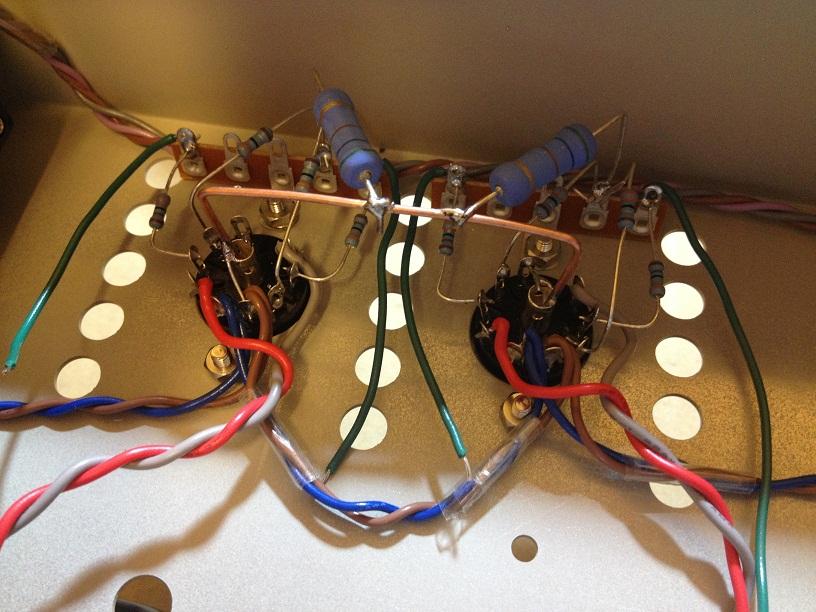

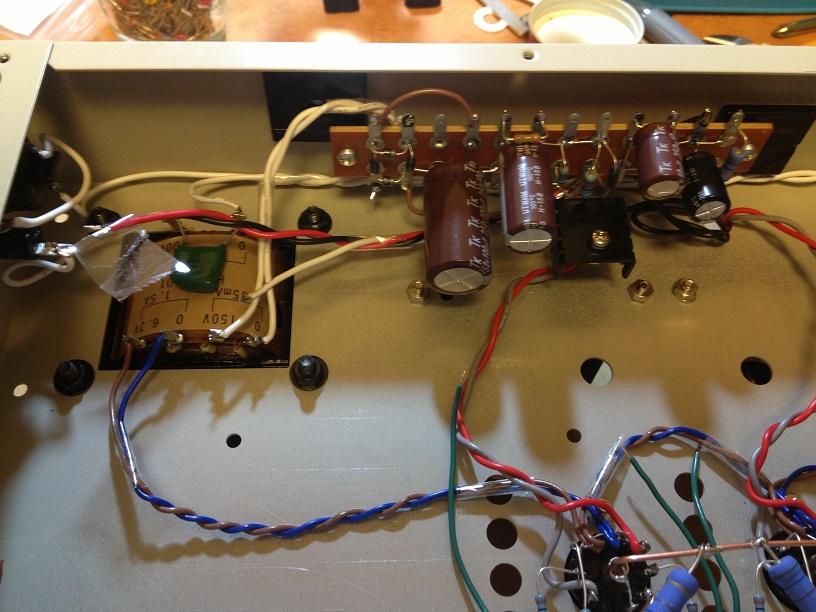

電源回路の通電確認も無事おわり、真空管ソケット周辺の配線も終了。
いよいよアンプ回路の接続に入ります。
今日中には無理かな~
まだまだ頑張ります!
mr_osaminさん
2013/07/21
だか、トラブル発生 涙
どうやら、発振してるみたい。
出力トランスと真空管周りの配線ミスとおもわれます。
仕事の関係で、今週は見送り。
来週から再確認します。
あと、8オームと4オームの切り替えスイッチも取り付ける予定。
mr_osaminさん
2013/07/21
発見!
一か所、配線が逆になってた(汗)
たぶん、これで解決♪
yookano794さん
2013/07/21
動作報告を、お待ちしております!(^o^)/
mr_osaminさん
2013/07/22
今週末まで手をつけられないので、お楽しみはもう少し先です。
>動作報告を、お待ちしております!(^o^)/
もちろんです♪
真空管アンプとはいえ、初段はディスクリート回路なので実際は、ハイブリッド回路になっています。
そういう回路の音は初めて聴くのでとても楽しみです。
mr_osaminさん
2013/07/22
L-chのG2,G7を逆に接続していたわけですが・・・
解説を読み返したら、
>出力管(6N6P)のピン番号(1、2、3、6、7、8)と出力トランスのケーブルの色(赤、黒、灰、青、黄、白)の関係は厳密に守ってください。これ間違えると正帰還による発振が生じて、スピーカーから「ギャーッ!」というけたたましい音が出ます。
まさしくこの通りで、真夜中に音だししたものだから、
いきなりスピーカーが爆音でうなりだして、
むちゃくちゃ、ビビりました(汗)
mr_osaminさん
2013/07/28
とりあえず、修正。
が、まだ発信してる(汗)
L-chは電位はOKだけど、R-Chはダメダメ。
さらに原因を追求中。
