今回は電流計です

前回の電圧計より少し大きめのサイズ
しかも、パネル取付型、
値段は、電圧計より2~3倍になるので電圧、電流の両方を監視するなら
1100円で販売されているのでそちらを。
http://page6.auctions.yahoo.co.jp/jp/auction/f134340913
takeoasadada

仕様
測定範囲はDC 0.00A~9.99Aです。ケースの大きさは約47㎜×28㎜です。
基板は約41㎜×21㎜です。ちょっとコツが必要と思いますが、
基板はケースから外せます。
①電流計用に別電源を使用する方法 (電流計用電源はDC 4V~30V)

細い赤線 電流計用電源プラスに接続
細い黒線 電流計用電源マイナスに接続
太い白線 測定対象負荷のマイナスに接続
太い黒線 測定対象電源のマイナスに接続

②電流計用電源を測定対象から取る方法 (測定対象の電源ははDC 4V~30V)
細い赤線 測定対象電源プラスに接続
細い黒線 どこにも接続しない
太い白線 測定対象負荷のマイナスに接続
太い黒線 測定対象電源のマイナスに接続
※0.00の次は0.10の表示になります。0.01~0.09は表示されません。

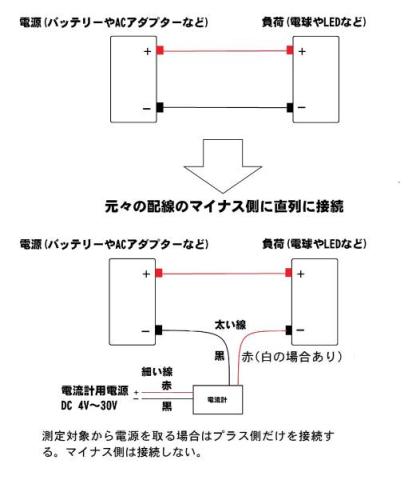

詳しく日本語で繋ぎ方の説明
詳しく日本語で繋ぎ方の説明


降圧型 可変 DC-DCコンバーター基板を一緒に購入したので
少し前から計画していた
300円の中古アダプタ16V5Aでカーバッテリーの充電をやってみます。
カーバッテリーは以前車に乗っていた物
アダプタ16V5A⇒コンバーター14,5v⇒整流ダイオード6A
⇒電圧計、電流計⇒バッテリー

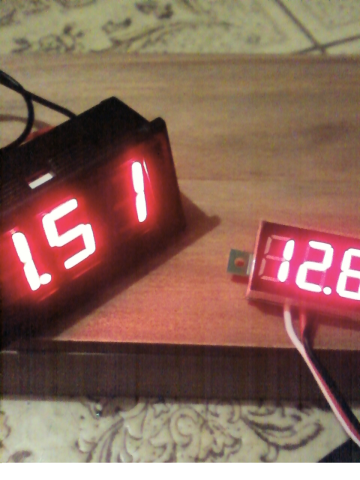

左の大きいのが電流計、右が電圧計
左の大きいのが電流計、右が電圧計

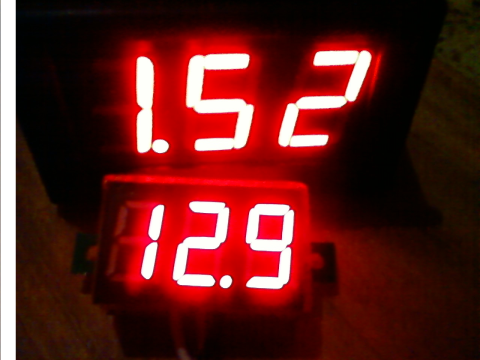

近づけての比較
近づけての比較

上手く充電しています。
この組み合わせでケースに押し込んで4chaパワーアンプ
の電源にしようと思ってます。
  • 購入金額

    600円

  • 購入日

    2013年11月27日

  • 購入場所
