いる様ですし、実際に販売されているショップも多々
見受けられます。
私は偶然Yahooオークションの
ここで
小型LED電圧/電流パネルメーターもケースに入った物、
防水、電圧電流が二段になった物、いろんな種類が有りましたが
一番安いが電圧表示が微調整出来る物をチョイス。
オークションサイトからの説明
デジタル電圧計 赤 0～99.9V/3～30V 逆接続保護
3桁のデジタル電圧計です。電圧計用にDC 3～30Vの別電源を使用する接続方法と、別電源を使用しないで電圧計用電源を測定対象から取る接続方法があります。
別電源を使用する場合の測定範囲はDC 0～99.9Vです。
測定対象から電源を取って使用する場合、測定対象の電源はDC 3V～30Vの必要がありますので、電圧の測定範囲もDC 3V～30Vになります。
※接続方法の概略は以下の通りです。3枚目の画像も参考にしてください。
①電圧計用に別電源を使用する方法 (電圧計用電源はDC 3～30V)
・赤 電圧計用電源プラスに接続
・黒 電圧計用電源マイナス、測定対象マイナス両方に接続
・白 測定対象プラスに接続
②電圧計用電源を測定対象から取る方法 (測定対象の電源はDC 3～30V)
・赤 測定対象プラスに接続
・黒 測定対象マイナスに接続
・白 測定対象プラスに接続
※逆接続保護機能付きのタイプです。
※小数点以下は1桁の表示です。
※説明書はありませんので電気に関する知識があり適切に使える方向きです。
※表示のズレは半固定VRで調整できます。
※新品ですが動作確認のため一度点灯させています。

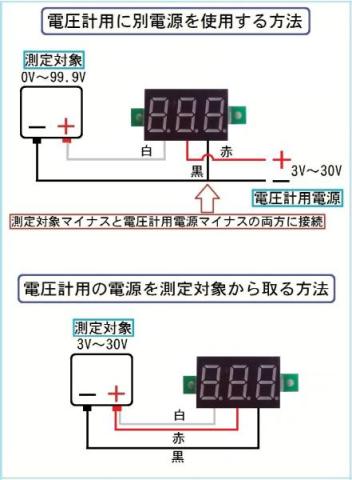

大きな図で配線の仕方まで付いてます
16V4.69A アダプタから可変換DC-DCモジュールで12Vへ
NFJ バルクキャパシタボード
キットから2台のNFJ アンプ
思ってた以上に小さいです。

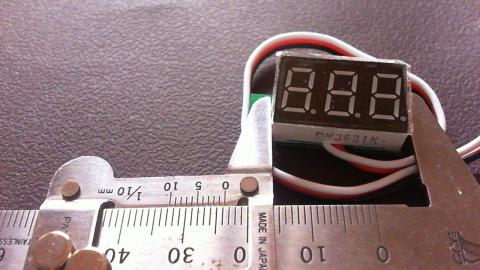

24mm幅
14mm高さ

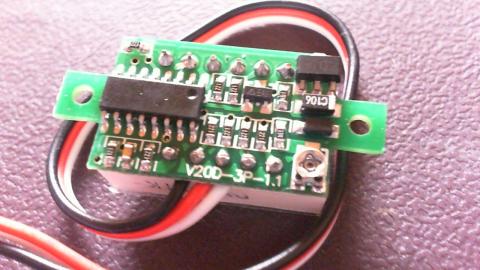

基板側 右下の半固定VRで微調整

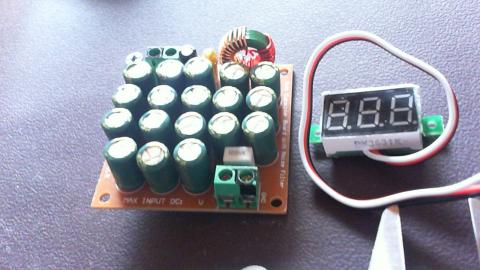

50x50mmNFJ Little Susieとの比較
可変換DC-DCモジュールは1.8V、2.5V、3.3V、5.0V、9.0V、12V
出力可能なので出力確認の為にこれに取り付けました。

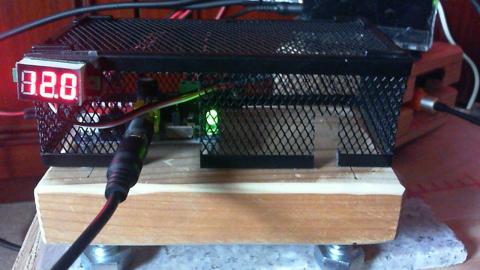

両面テープでの取り付け
-
購入金額
245円
-
購入日
2013年11月07日
-
購入場所
Yahooオークションtakeoasadada
CR-Xさん
2013/11/08
こんなに丁寧にレビューかけないしorz
やっぱり、直に電圧表示読めるのは可変機のばあいベストですねえ。
私は大物？抱えてるので、これを取り付ける電源改修迄手が回りません。
インディアンヘッドさん
2013/11/08
Yahooオークション
takeoasadada
さんから許可を得てコピーをしただけです。
>やっぱり、直に電圧表示読めるのは可変機のばあいベストですねえ
本当です、出力が目視できるのがいいですよね。
これを取り付けるとDC-DCモジュール
のLEDがいらなくなりますし
ゴチャゴチャ扱っているとLittle Susieの電源ターミナルが
接触不良起こしてしまいました。やっぱりソケット化した方が
良かったみたいです。
CR-Xさん
2013/11/08
ランドも引っ張られて確かに良くなさそう。
インディアンヘッドさん
2013/11/08
あ～ 遅かった！
ランドが剥がれてしまいました。
銅線で繋ぎます。
baelさん
2013/11/11
YM100でも取り付けられるかも。
CR-Xさん
2013/12/24
電圧直読出来るのは、本当に運用上の安心感が得られます。
インディアンヘッドさん
2013/12/24
便利ですし、精神的に良いですよね。
それにしても、改造Little Susie 良いですね。
