D級アンプは何種類か製作したものの、ディスクリート回路のアンプは初めて。
や、
さらには
などなど、ディスクリート回路の製作経験を重ねながらの今回の作例。
参考情報はこちら
http://www.op316.com/tubes/mw/mw-12v-p2.htm
http://www.op316.com/tubes/mw/mw-12v-p2-tourer.htm
今回、ツアラーの回路をそのままにUSB-DACの内蔵は行わず、
通常のアンプとしました。

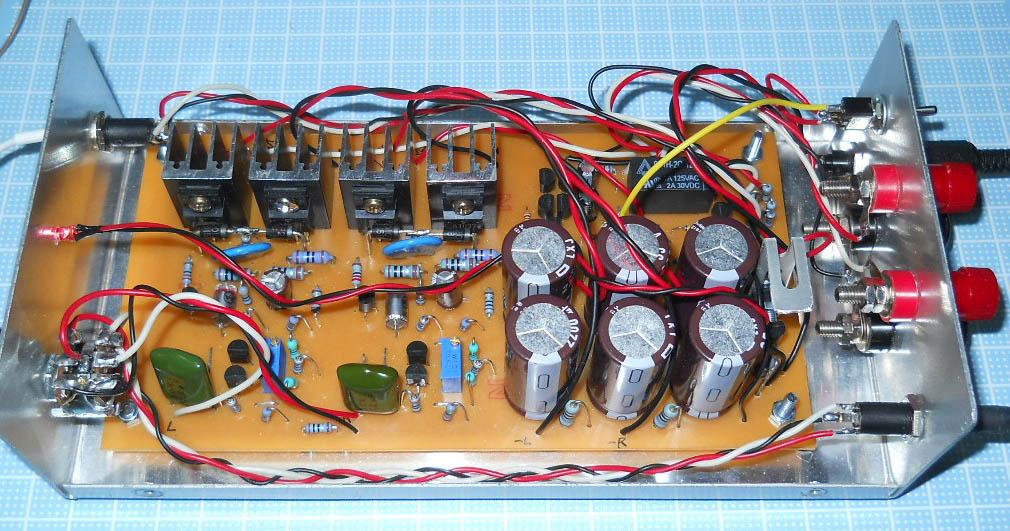

仮組み状態で、出音しています。
FETの選別や、ユニバーサル基板上の実体配線図の検討などなど。
事前準備をすませ、
昨日、一気に組み上げました。
D級アンプの鳴り方とはやはり違います。
もう少し、ボーカルや弦楽器にツヤのある感じ。
2時間ほど出音していますが、だんだん良くなってきました♪
来週にはHEN110412Bに組み込んでみたいと思います。
-
購入金額
6,000円
-
購入日
2013年06月09日
-
購入場所
秋葉原、他
mr_osaminさん
2013/06/11
比較すると、やや複雑になるんですが・・・

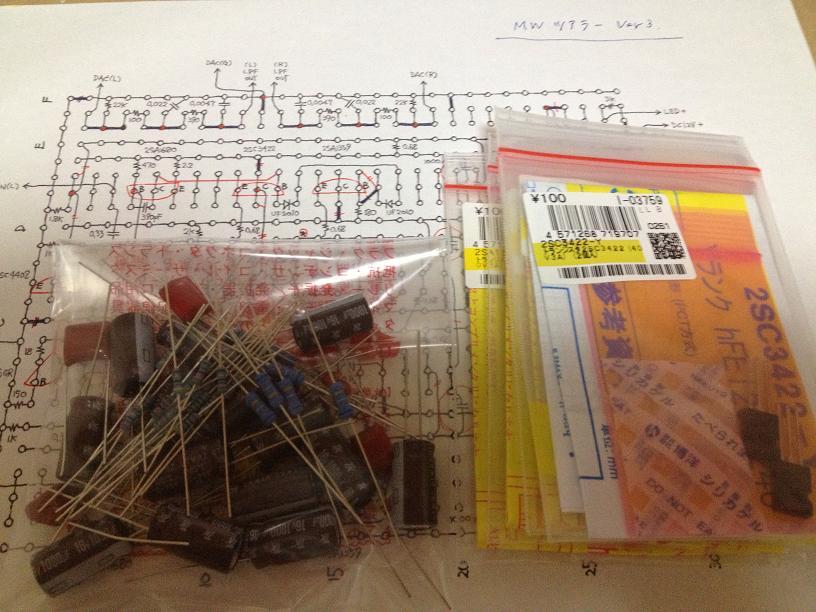

やっぱり気になって部品調達。
http://www.op316.com/tubes/tourer/tourer-p3.htm
部品代は\2,000かからないので安いし。
ちなみに、Part2は、
と一緒に職場の同僚へのリファレンスとしてお嫁にいきます。
Part2でも十分な音質なんですけどね。
mr_osaminさん
2013/06/13
Part2と比較してさらに進化している。
しかし、難易度はPart2よりも高い。
しかし、ディスクリートアンプの音って自分好みです。
聴いててキモチい~♪
mr_osaminさん
2013/06/14
「究極のバランス伝送+BTLアンプ」
http://www.ay-denshi.com/elsound-balance.html
よく考えてみれば、通常のアンプはステレオなので2回路ある。
これを、
RchをHOT、LchをCOLD、そしてGNDとしてモノラルアンプとして使えば、
実は反転増幅回路が無くても片chが成立する。
ということは、
もう1機製作すると、それぞれ片chのモノラルアンプが2台できる。
をを!
ディスクリート回路のモノラルアンプが2台。
電源も別なので、完全バランス回路になるではないか!
次なる構想がムクムクとw
mr_osaminさん
2013/06/17
RchのBassがどうもひずみがち。
というかはっきりいって、ひずんでるw
BassBoostのせいかなと思い、今日、手を入れてみる。
ん?
ひずんでない。
あらら・・・
完成w
mr_osaminさん
2013/06/21

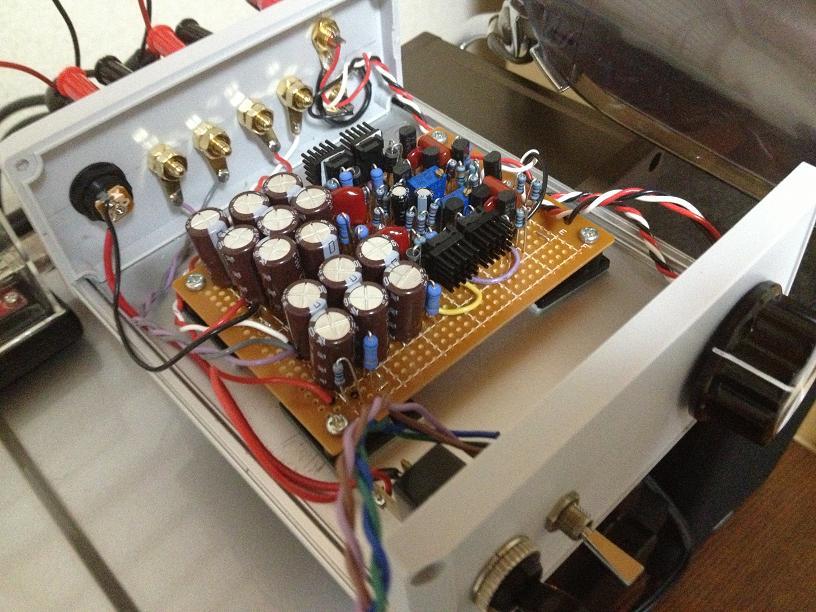

仮ケースに組み入れて、
と、
そのまま組み込んでBassBoostスイッチまで固定して、
このままでもいいかw

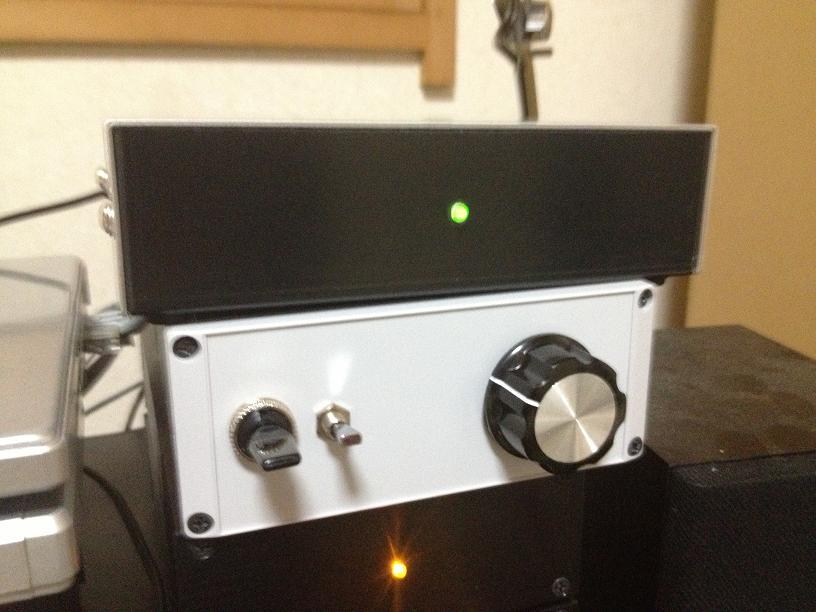

上に乗っかっているのは、先日完成した、
この組み合わせでエージング中。
いいなぁ~
とってもイイ音。
YDA138は降格(涙)
このミニワッターをリファレンスに格上げすることとします。
製作に興味のある方は、こちら↓
http://www.op316.com/tubes/mw/mw-12v-p3.htm
http://www.op316.com/tubes/tourer/tourer-p3.htm
mr_osaminさん
2013/06/22
>このミニワッターをリファレンスに格上げすることとします。

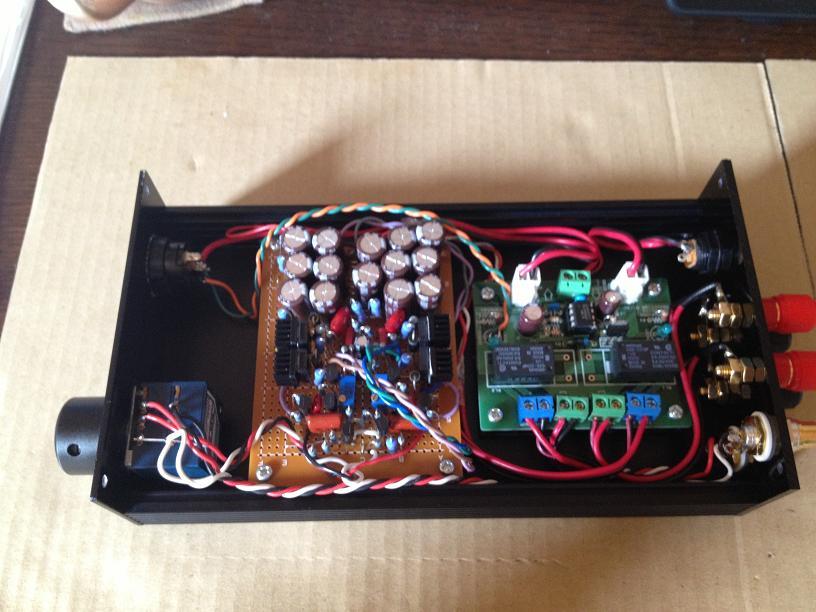

というわけで、移植。
YDA138基板を引き外し、入れ替え。
奥に見える、緑の基板は、
です。
退会したユーザーさん
2013/09/17
音はどのように違っているのでしょうか。
Part2の出力側の大容量電解コンデンサの手持ちがないばかりに
Part3を作ってしまったのですが、今となっては何か気になります。
mr_osaminさん
2013/09/18
あ、製作なされてたんですね。
違いですか?
大きな違いはあまりないです。
音の傾向も似ています。(当たり前かもしれないけど)
Part3のほうが中低域が少し前に出てくる感じがしますね。
あと、POPノイズが大きくなりました。
仕組み的には、Bassブースト回路が売りなのではないでしょうかね?
ブックシェルフ用というのがコンセプトですから。
退会したユーザーさん
2013/09/19
ミュート回路も基板上に載せています。
>仕組み的には、Bassブースト回路が売りなのではないでしょうかね
そもそも、このアンプはスピーカ出力が目的でしたね。
個人的な使い方としては、ヘッドホンで聞いていますが、
確かに中低域が出ているので、これでいいのかなと思っていました。
たかじん式HPA-12とは、また違った音の出ですが、
好みの音のようです。
mr_osaminさん
2013/09/19
>個人的な使い方としては、ヘッドホンで聞いていますが、
ひゃーぁ!
その発想、私にはサプライズです。
そうですか、ヘッドホンですか。
確かに、なるほど!
>たかじん式HPA-12とは、また違った音の出ですが、
ぺるけ式HPAとの対比も絡めてどうでしょ?
最近、超シンプル版の発表もありましたよね。
http://www.op316.com/tubes/hpa/simple-hp.htm
そろそろ、平衡式HPAというのもよろしいかと。
http://www.op316.com/tubes/balanced/balhpa.htm
あと、プリアンプも超シンプルです。
http://www2.famille.ne.jp/~teddy/pre/pre4.htm
いつか作ってみたいです。
退会したユーザーさん
2013/09/19
小型の卓上?スピーカも持っていますが、ほとんど使っていませんので
アンプ出力のところにπ型アッテネータを入れて、ヘッドホンジャックを
付けて聞いています。
当然ながら、ケース後部にはスピーカ用の端子も付けています。
>最近、超シンプル版の発表もありましたよね。
音的にも、Ver3に匹敵するらしいので発表が楽しみです。
また、そのVer3もマイナーアップデートらしいので、
これまたどう変化するのか期待しています。
mr_osaminさん
2013/09/19
それでいて、あそこまでの音が出るんですから。
部品代も安くあがりますし、回路の勉強にもなります。
