地元でも売ってましたが秋月電子で他の物と一緒に購入

TOYO 70FB02BC

いたるところで安く販売されているスピーカー。
余り音にはこだわっていないのですが安い小型の
デジタルアンプが有るので自分で作ってみるのも
面白そうなので先ずはこの安物で、インターネットで
調べてみたらいろんな方がいろんな風に遊んでいます。

材料
100円ショップで見つけた物ばかりです。
70FB02BC           200円X2
ワインクーラー        157円X2
シリコン製シフォンケーキ型  105円X2
ゴムの木カッティングボード  100円
天然ゴム板          80円?X2
ペーパータオル、クッション材等
材料費合計          1,200円
製作日数 1日 考えた時間3週間

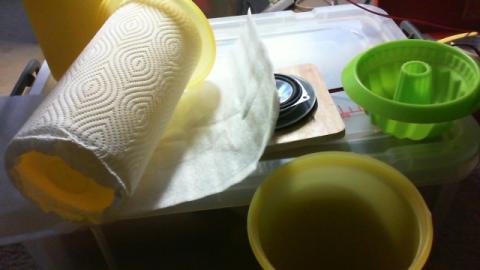

こんな具合にバラバラ
こんな具合にバラバラ

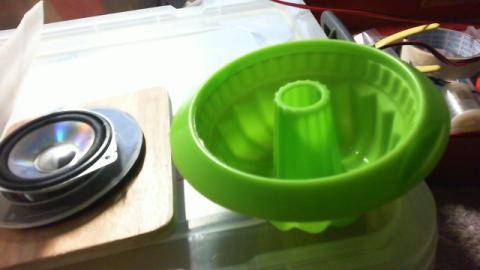

シリコン製のケーキ型
シリコン製のケーキ型

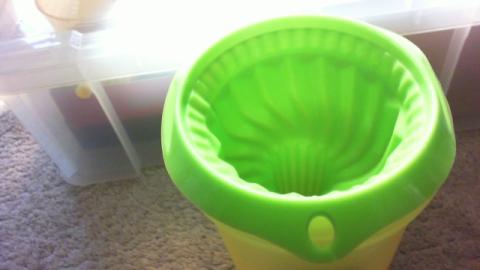

ワインクーラーに丁度ピッタリと填まります
ワインクーラーに丁度ピッタリと填まります


メタルコーンなのでそのまま音を出すとキンキンしてます。
低音なんか出てきません。音量を上げると直ぐに割れてしまい
ます。

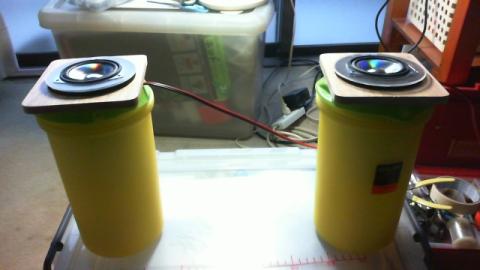

組み立てるとこんな風になります
組み立てるとこんな風になります

リングダクトスピーカーの様にしたかったのですがまだそれ程の
http://diy-sound.net/archives/219
知識ま無く、シリコン製ケーキ型で割れを防いでプラスチックの
ワインクーラーの振動を抑える為にペーパータオルを巻いてやる
と中、高音ははっきり、くっきり聞こえる様になりましたが、
流石にJBLの様な低音は出てきません。
もうチョット防音材等を工夫すればどうにかなるかも?
音量を上げて聴く事も無く、聴き疲れ等も無く
メインPC→USB1063→70FB02BCで使用して行こうと思いっています。
しかし、このポップなパステルイエローカラーが気に入ってます。

*********************************************************++
2013/03/26 追記
ワインクーラースピーカーをいかに音圧を上げていくか?
早い話、スピーカーケース(エンクロージャー)を隙間なく
ボルト、接着剤でくっつけてしまうか?
初めは、上下2枚の板を24~26cm 4本のボルトで締めてしまおうと
思っていたのですがタイムドメイン方式にすることにしました、
これだと2本のボルトで済んでしまうのでお財布にも良いようです。

早速、ワインクーラーのそこに1cmほど穴を開け26cmのボルトを
スピーカーの底に接着剤で貼り着け一日置いてホットグルー補強、
ペーパータオル、防音材を詰め込み、ボルトアップ。
低音はまだまだの様ですがそこらのPCスピーカーを張るかに越える
物が出来上がりました。
ただし、ボルトが底から出ているので、今は立てる事ができませんが
足かベースを作ってスピーカーを上向きにしてやりたいと思ってます。

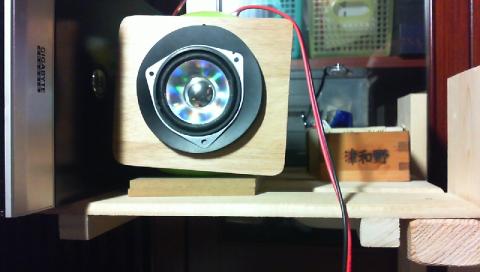

今のところ寝かせて使ってます
今のところ寝かせて使ってます

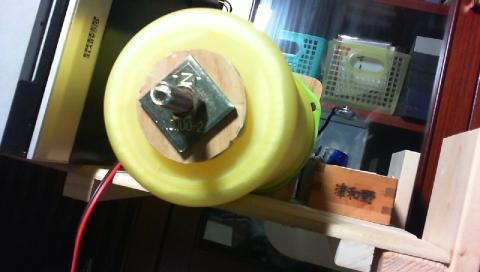

底から5~6cmでっかいボルトが突き出してます
底から5~6cmでっかいボルトが突き出してます

秋月電子で買った70FB02BCよりも低音よりのF77G98-6を使って
木材を使って作ってみるつもりです。
