641個目の登録です。

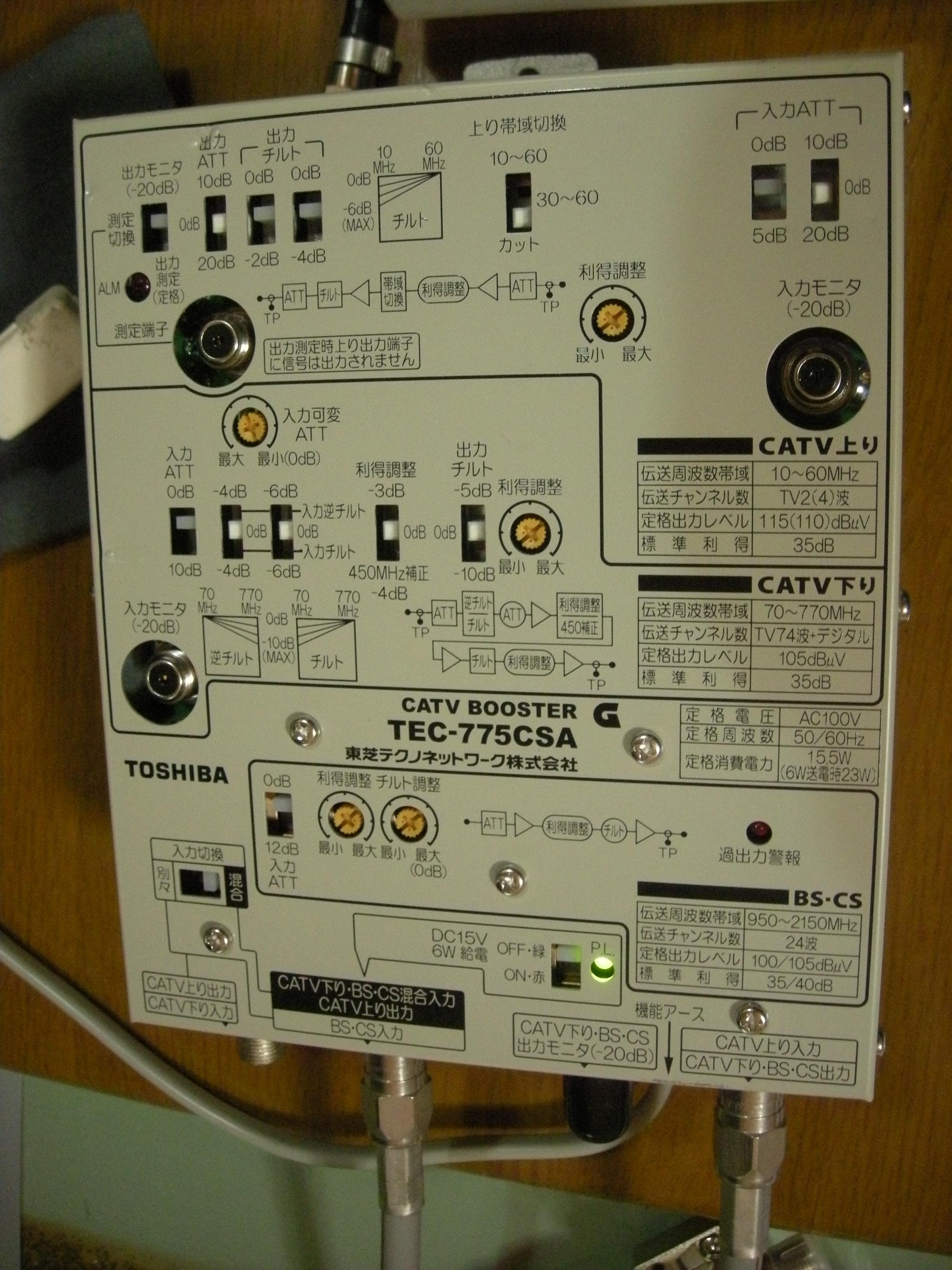

東芝製のCATV/BS/CS用の業務用共聴ブースターです。集合住宅等で利用する定価18まんえんのものです。ヤフオクで4500円でした。

利得は

CATV上り：35dB (10-60MHz)

CATV下り：35dB (70-770MHz)

BS/CS：40/35dB (950-2150MHz)

です。ただ、うちはCATVでインターネットとかSTB(有料放送見る奴)使っていないので上りはカットしています。

PT2を積んだPC2台体制で深夜アニメの録画を行なっているので、自室だけで8分配しています。分波器をセットで配線がごちゃごちゃするのが嫌なので、8分配器1台で賄っているのですが、そのためBS/CSの受信レベルは結構低くなります。AT-Xが映らない！ (*1)

ということで、チルト(周波数別の損失差を修復する機能)付きのブースターを購入して来ました。

パラボラがCS未対応品で、何とかCSが見られているアンテナなのですが、ブースターでぎりぎり受信できる電波を強力にして力技で通すわけです。

このブースターを利用すると8分配した上に無駄に8分配器をつけても全然平気な高利得っぷりです。この場合、分配数は8*8 (*2)なので64も出力することができます。絶対そんなに必要にならないけど。

ちなみに、8*8*8=512とかやっても利得さえ調整すれば(*3)全然平気です。受信レベルが全然下がりません。恐るべし、業務用。

分波器と分配器というものがあり、正しく使わないと劣化が激しくて映らないこともあるのですが、業務用ブースターを使ってしまえば全部分配器で統一しても何ら問題はないようです。

まあ、分配も分波も値段変わらないので正しく使っていますが…。

補足

※*1)AT-XはND16という高周波帯なので損失がかなり高いです。一番高いのはND24で旅チャンネルや日テレ＋HDなどですが契約してない(=見れない)ので関係ないです。

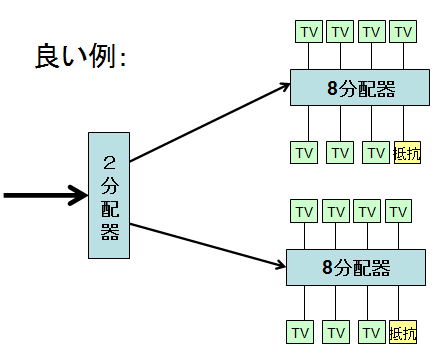

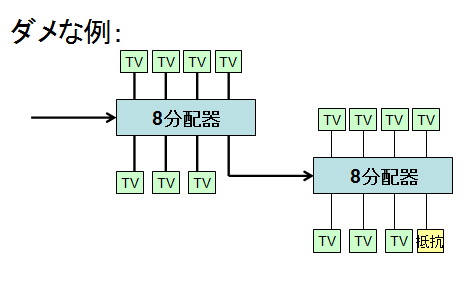

※*2)分配器を2個直列に接続すると電波の強度は1/(1つ目の分配数*2つ目の分配数)になります。つまり8分配を2つつけると64分の1になります。

※*3)電波強度は高すぎても低すぎて受信障害が発生します。(このブースターの場合は出力が105dBuVを超えるとノイズになる。)

たとえとして、ブースターをアンプ、ヴォリュームを利得と考えると、上げすぎると音が割れるのがわかると思います。(周波数が高いだけで原理はアンプそのものです)
