USB3.0ピンヘッダの増設に最適！

メインPCに内蔵しているカードリーダーはUSB2.0対応品。

速度が欲しい時には、外付けリーダーを併用している。

そろそろ内蔵リーダーをUSB3.0にしたいと思うのだが、メインPCのマザボ

に装備されるUSB3.0I/Fは外部２ポートで、内部ピンヘッダはUSB2.0のみ。

マザボの換装も考えたが、USB3.0のためだけではコスパが悪すぎる。

そこで、内部19ピンヘッダを装備するI/Fボードを増設することにした。

更新: 2015/02/28

機能性

チョイスしたのは、AREA の Over Fender R だ。

USB3.0I/F増設カード

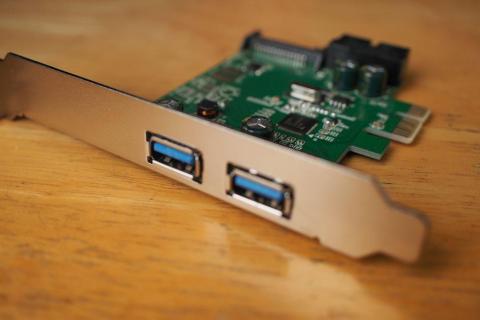

外部ポート×2

内部19ピンヘッダ

背面に2ポート、内部にピンヘッダを持ち、SATA電源の接続によって900mAの供給が可能になる。

マザーボードへは、PCI Express ×1での接続だ。

USB3.0を2ポートしか持たず、内部ピンヘッダも装備されていない ASRock Z68 Extreme3 Gen3 のようなマザーボードへの増設には最適だ。

更新: 2015/03/01

設定のしやすさ

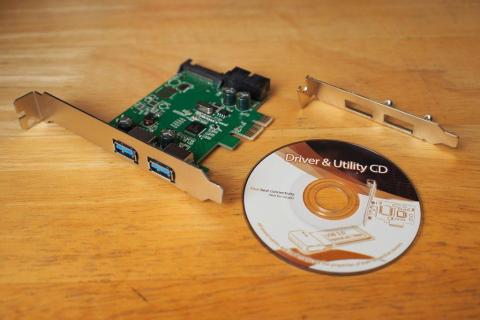

付属品は、8cmCD（ドライバ）と、ロープロファイル用ブラケットだ。

付属品

インストールしてみる・・・

ビデオカードの上に空きの×1があった。

BDドライブに接続されていたSATA電源ケーブルが届いたので接続した。

インストール完了

電源を入れ、デバイスマネージャーで確認すると、ドライバが当たっていないので、付属のCDからインストールすると、正常に認識された。

取り付けは、SATA電源の接続とドライバのインストールが必要だが、至って簡単に完了した。

更新: 2015/03/01

性能

接続後の動作確認は、USBメモリー

と、SDカード

を使って、オンボードI/Fとの差を確認してみたが、性能的には問題ないと判断できた。

SP032GBUF3M01V1Bでは同等の性能

Extremeでも充分な速度だが、公称45MB/sには届かず・・・
