今は亡き Justyブランド のシリアル接続 FMラジオ

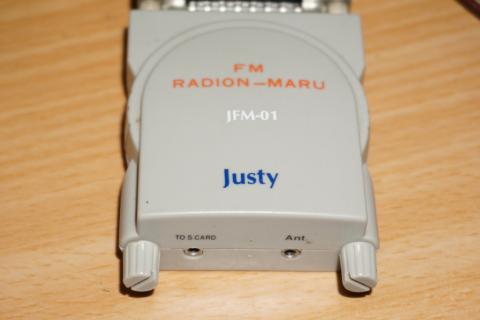

今はなくなってしまったトライコーポレーションの JUSTYブランドから出たJFM-01 FMラジオン丸です。



1996年10月の AkibaPC Hotline で紹介されています。

http://akiba-pc.watch.impress.co.jp/mono/radion.html

おそらく Gemtek PCFM の OEM品です。

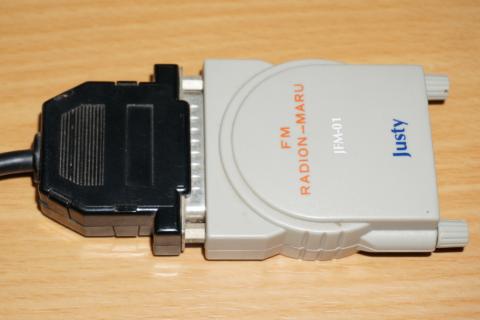

I/F: シリアルインターフェイス 25ピン

電源:シリアルインターフェイス経由のDTR(ER)で供給

アンテナ:外付け( 2.5Φジャック )

音声 : 2.5Φステレオジャックより出力



USBと違って EIA/TIA-232規格は電力伝送していませんが、送信可能を示すDTR信号が立ち上がってますから、これを電源として使用しています。



電源不安定問題

90年代中盤ごろまでの一般的なマザーボードは、NS16450, NS16550A などディスクリートの UART ICを使ってました。

このときにDTR信号の電圧と流し出せる電流がFMラジオン丸を駆動するに十分であったのですが、その後 パラレル/フロッピーディスクコントローラなど ISAバス接続まわりを統合したSuperI/Oになってしまったころから、条件を満たせないことがふえてきました。



ノートPCは当初からSuperI/Oをつかってましたから、運がよければ使えるという代物だったのです。

さて現代ではシリアルポートはほとんどついていませんので、USBシリアル変換で駆動したいところですが、



下記のホームページをみるとUSBシリアルの場合もっと低くなる傾向があります。

FTDI FT232RL なども USB 5V→3.3V→チャージポンプで±6V程度のようです。

チャージポンプによる昇圧回路は電流量は大してとれません。

http://www.geocities.jp/orange_denshi/serial.html



ソフトウェア

1. 付属ソフトウェア

機能は再生・録音のいずれにも対応してますが、フロッピーに入ってるのでもう読めないです。

Win95で動作してましたが、16bitアプリだったかもしれません。

16bitアプリなら、もう動かすことはできませんね。

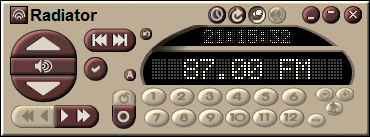

2. Radiator

Mirek Fleškoさんによる Windows 2000/XP 対応のラジオチューナーソフトウェアです。

プラグインによってさまざまなPC接続ラジオをコントロールすることができる優れもの。



最新版といっても 2003年のものなので、

Windows7 64bit では起動時にエラーで動作しません。

Windows7 32bit では起動しますが、ダイアログが開くたびにAccess Violation を起こすので、Windows 互換モードで XP SP2として動かしてください。





配布サイト

http://www.flesko.cz/

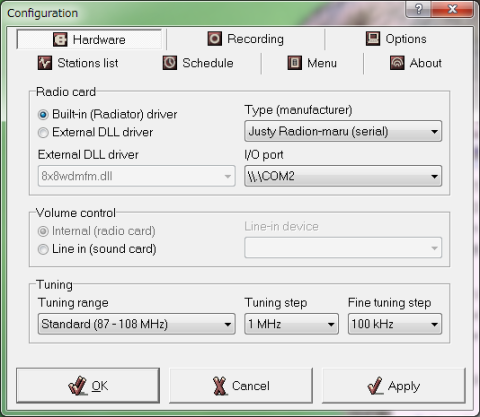

 ちゃんと Justy Radion-maru があります。

Windows 2000/XPまではちゃんと動作していましたが、Windows 7で再生できるところまでの確認は済んでいません。

この後でも調べましょうか。
