120mmタイプのBlue-LEDデュアルファン仕様です．
特許を取得した独自の冷却システムQSC technologyの効果を比較検証します．
比較対象は，プレミアムレビューAntecのKUHLER H2O 950です．同じ120mmタイプですが，H2O 950は厚型のファン/ポンプ一体型です．

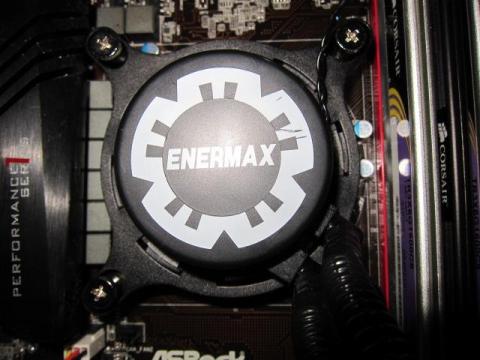

一方，ELC120は，薄型の従来型ですが，ウォーターブロック部に特徴があります(内部構造なので確認は出来ません)．

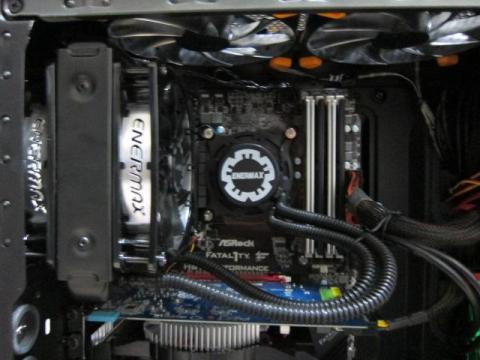

この二つの水冷クーラーは，基本パーツが非常によく似ています．特に，マザーボードへの固定方法は同じです．
一つ一つのパーツは，全く同じではありませんが，バックプレート，固定用ブラケット，ナット，スプリング付きネジは同じ方式です．
よって，CORSAIRの水冷クーラーに比べると，設置に時間がかかります．ただし，H2O 950より，バックプレートのナットが外れない分，改善されています．
ENERMAXには，ETD-T60-VDなどで実績のあるバックプレート固定方法があるので，この方法を採用して欲しかったです．
水冷チューブもほぼ同一だと思われ，蛇腹形状ですが，比較的柔らかく，取り回しは楽です．
取り付ける前に，動作確認してみます．

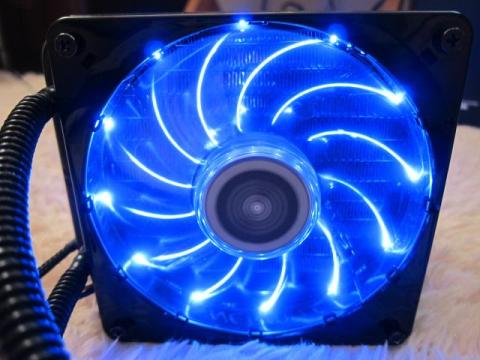

ENERMAXお得意のＢｌｕｅ－ＬＥＤがとても綺麗に映えます．この状態でのファンノイズですが，サイレントモード(1500rpm)は，非常に静か，パフォーマンスモード(1800rpm)は普通のクーラー並みで許容範囲，ターボモード(2200rpm)は残念ながらうるさいです．このターボモードを常用するのは厳しいですが，高負荷時のみであれば，仕方ないかなと思えるレベルです．
ちなみにＥＮＥＲＭＡＸのＴＢ．ＳｉｌｅｎｃｅであるUCTB12P(500～1500rpm)なら，最大でもサイレントモードと同じであるため，非常に静かです．
ただ，ちょっと残念なのは，この切替SWが軸部にあるため，設置したあとから変更することは出来ません．設置する前に，設定をしなければなりませんので，組み込む前に一度動作確認し，ノイズチェックすることをお勧めします（この場合でも，片側はラジエーターから取り外さないと変更できませんが）．
では，冷却性能を見ていきます．
いつものように，PCケース内設置で，ケースファンは静音設定のまま，OCCT（CPU)の負荷をかけて，CPU温度をHWMonitorで読み取ります．
ファンの設定は，Low(30%)，Mid(60%)，High(100%)とし，Antec GRIDまたはF-Steam Tuningから設定しています．注意点としては，CPUファン端子が3ピンの場合，ELC120-TAは，ウォーターポンプとラジエーターファンの電源が同一なため，CPUファン電源から取ると，ウォーターポンプの出力も低下してしまいます．CPUファン端子が3ピンで，マザーボード制御させる場合には，ラジエーターファンのみCPUファン端子に接続し，ウォーターポンプ電源は4ピンペリフェラル-3ピンファン端子変換コネクタ等で，直接１２Vを確保してください．

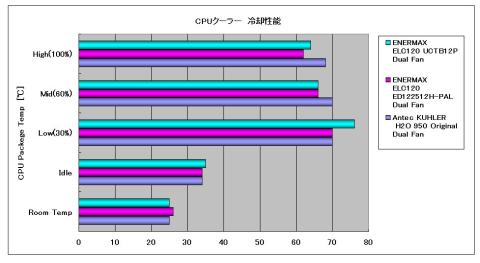

それでは，結果です．±１℃くらいの誤差があることを念頭にお願いします．
一言で言うと，H2O 950より，ELC120-TAの方が冷えるという結果です．
これは，どのモードにおいても同様で，ELC120-TAの方が薄型ラジエーターですが，冷えています．ラジエーター部やファンの差ではなく，冷却水循環量の問題ではないかと思います．
上でも指摘しましたが，H2O 950は，冷却ファンとウォーターポンプのモーターを共用していることで，循環量が少ないのではないかと思います．加えて，ELC120-TAの特許取得したQSC technologyの効果が出ているものと思います．

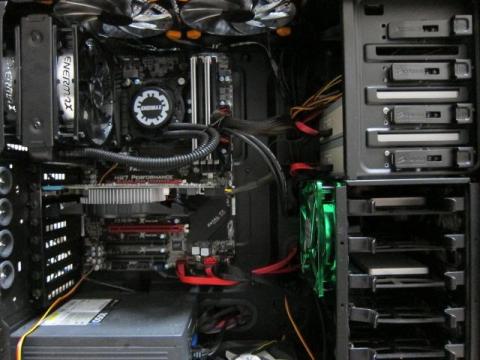

ELC120-TAは，120mmタイプで，しかも薄型ラジエーターですので，非常に設置しやすいです．デュアルファンで干渉する場合には，シングルファンでの運用も可能ですから，ELC120-TAは非常に設置自由度が高く，その割によく冷える一体型簡易水冷CPUクーラーだと言えます．
冷却性能以外にも，ELC120-TAはENERMAXお得意のLEDファンが綺麗ですので，ドレスアップにも最適だと思います．
-
