以前、PC-NETのジャンクで2つ購入しました(；=ﾟωﾟ)=３３３
型番はファンに書いていたものなので、クーラーとしての型番は異なるかも知れません。
恐らくOEM向けのCPUクーラーで、LGA1155/1156に対応します。
4線式でPWM制御となります。
Intel純正のクーラーと異なり、ネジ止めできるので安心して使えます(；ﾟ∀ﾟ)=3
2台購入し、1台は普通に動いたのですが、もう一台は動きません。
ファンの羽を指ではじくとズリズリズリと摩っている状態です・・・orz
夏休みなので「積みジャンクの消化」として修理してみることにしました(^^;
まず、ファンとヒートシンクを分離する必要があります。
大抵のCPUクーラーはネジやファンの樹脂フレームで組まれていますが、こいつは菊ワッシャのようなもので留められていて、分解するのが大変でした。
まず、留めネジに付いている菊ワッシャの歯を曲げて外す。
精密ドライバがこじって外しました。かなり硬いです。

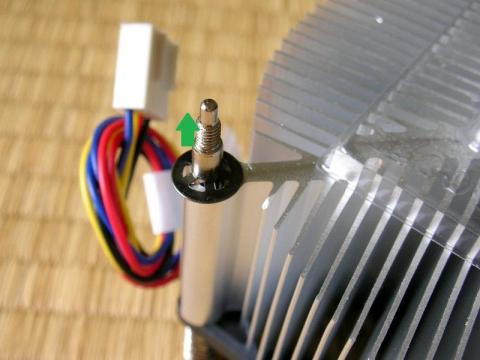

菊ワッシャのようなもの
すると、留めネジが外れます。これを4箇所とも行います。（これだけで30分くらいかかったorz）

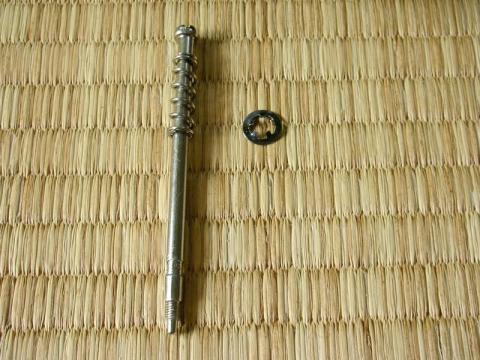

留めネジと菊ワッシャ
4箇所とも外すと、ファンとヒートシンクが分離します。

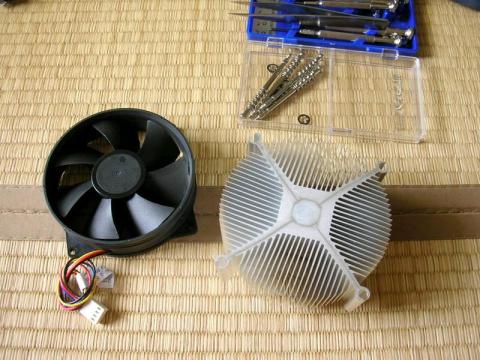

（ﾟωﾟ）分離後
これが使用されているファンですね。

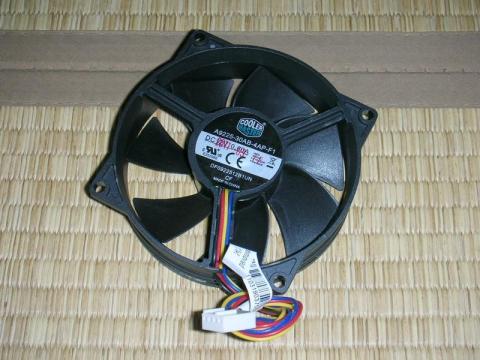

変な形状の8cmファン

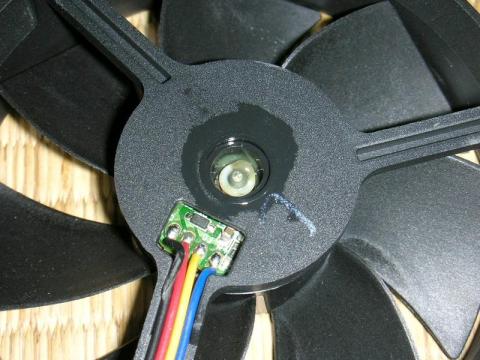

ファンのラベルを剥がすと、グリスでベチョベチョな部分があらわれます。
中心に白い輪の留め具（実際には円ではなくCのようなSワッシャの形状）が付いており、ピンセットなどでブチッっと外します。
グリスには触りたくないな(´･ω･`)
すると、羽の部分と土台とが分離できるようになります(；=ﾟωﾟ)=３３３

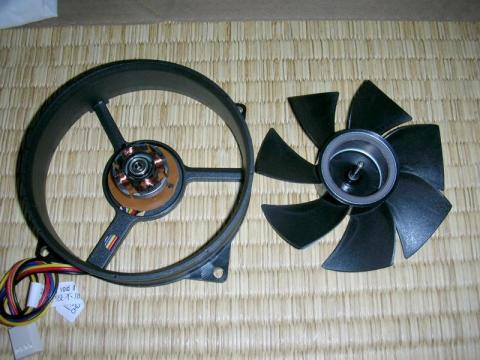

分離した羽と土台部分
ファンがズリズリ摩る原因を探します・・・

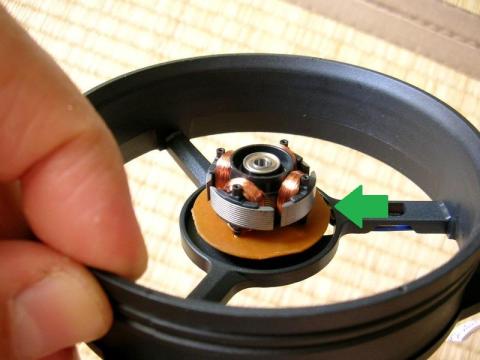

どうやら、モーターのコイルがついている基板が斜めに刺さっているようです。
上から強く押し込むと、ズボッっと下がりました(；ﾟ∀ﾟ)=3
犯人はオマエか！
その後、羽を仮付けして手で弾いてみると、かなり改善されましたが、
まだ、1回転毎にひっかかる部分があります・・・
羽の方を見てみました（ﾟωﾟ）じぃ～

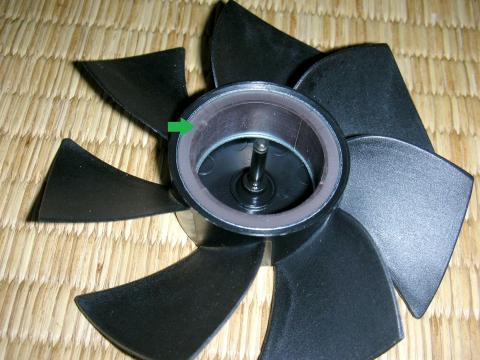

・・・下の写真の矢印部分、磁石が凸っぽくなっています。
このファンの磁石は、円形のフェライト磁石ではなく、曲げられるゴムのような磁石を巻いて付けているようですね。（昔、学研の科学の付録でよく付いていたヤツｗ）
磁石に凸部分が・・・
本来は棒ヤスリで削りたいところですが、手持ちが無いですorz
幸い柔らかい磁石なので、精密ドライバで削り取りました。

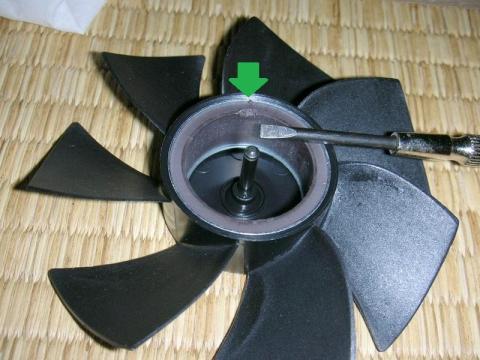

この磁石、脆すぎる・・・
その後、同じように仮止めして、羽を弾くとスムーズに回った為、分解時と逆の順で組み立てました(；ﾟ∀ﾟ)=3

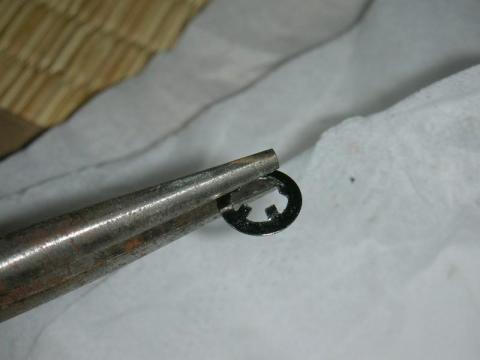

曲げた菊ワッシャの歯はペンチでまっすぐにする

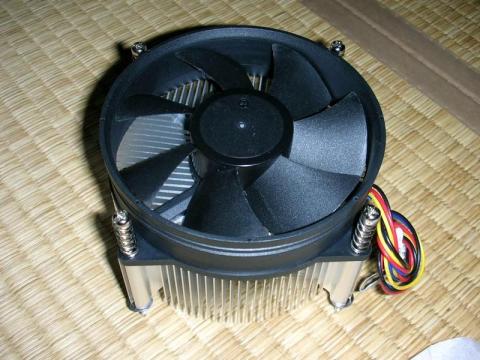

とりあえず、完成です。
ラベル貼り忘れた・・・
動画
（ガリガリと摩っている状態／修理後の状態／電源を入れての動作確認）
BIOSでは回転数制御が利かないのか、結構風切音は大きめでした。
（このGATEWAY-BIOSのマザー、BIOSでファンの回転数表示できねぇ・・・）
300円のジャンククーラーを修理する意味があるのか・・・多分、無いですけどｗ
せっかくだから、遊んでみて、運よく治ったら使わないと勿体無いですよね(^^;
LGA1155/1156のマザーがジャンクで並ぶようになったときに使うかもｗ
-
