本日、イスラエルから宅配便が到着しました。
箱には、見慣れない文字が並んでいます。
ブツは、ThinkPad X220 用のマザーボードです。
ThinkPad X220 は、CPUがBGAタイプなので単品でのCPU換装は、できません
このマザーボードは、Core i7 2620M が搭載されたものを海外通販で個人輸入しました。
それでは、CPUクーラーを取り外してみましょう
画面中央下に見えるのがCPUの、Core i7 2620M です。
右上にあるのがチップセットの Intel QM67 Expressとなります。
共にBGAパッケージとなるので取り外し不可能です。
このX220は、Core i7 を搭載するとUSBポートが、USB3.0になるので
外付けのHDDも高速化できて非常に使い勝手が良くなります。
Before CPU:Core i5 2410M (2.3GHz turbo・・2.9GHz)
After CPU:Core i7 2620M (2.7GHz turbo・・3.4GHz) USB3.0
それでは、換装に取り掛かりましょう!
ThinkPadは、マニュアルが充実していてLenovoのサイトから分解マニュアル
がダウンロードできます。
基本的にそれを見ながらやれば誰でも換装は、簡単にできます。
1_まずバッテリーを取り外し、裏面のネジを全て外します。
2_キーボードを上にスライドさせながら、めくるとキーボードが外れます。
(固定は、裏面のネジのみです。)
3_パームレストは、引っ掛けているだけなのでゆっくり外します。
パームレスト下には、
・スピーカー ・BlueToothモジュール ・無線Lanモジュール ・バッテリー
があるのでそれぞれ取り外します。
4_次は、キーボードベゼルの取り外しです。ネジ2本と側面は、引っ掛けているだけ
なので簡単に取り外すことができます。
5_後方のネジを2ヶ所取り外すとLCDが取れるので上向きに抜きます。
6_VGAコネクターのナットを緩めるとマザーボードが外れます。
ここまで約15分程度です。 結構簡単に分解できました。
組み立ては、逆の手順で行います。

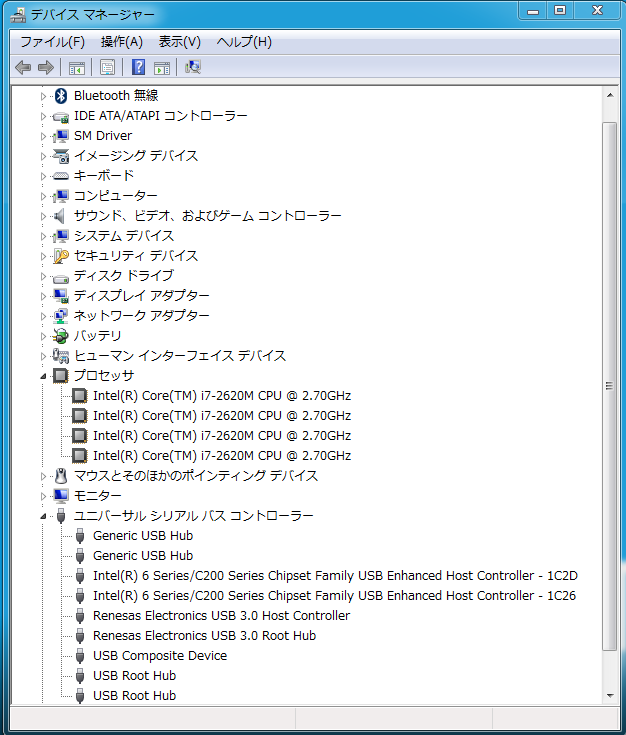

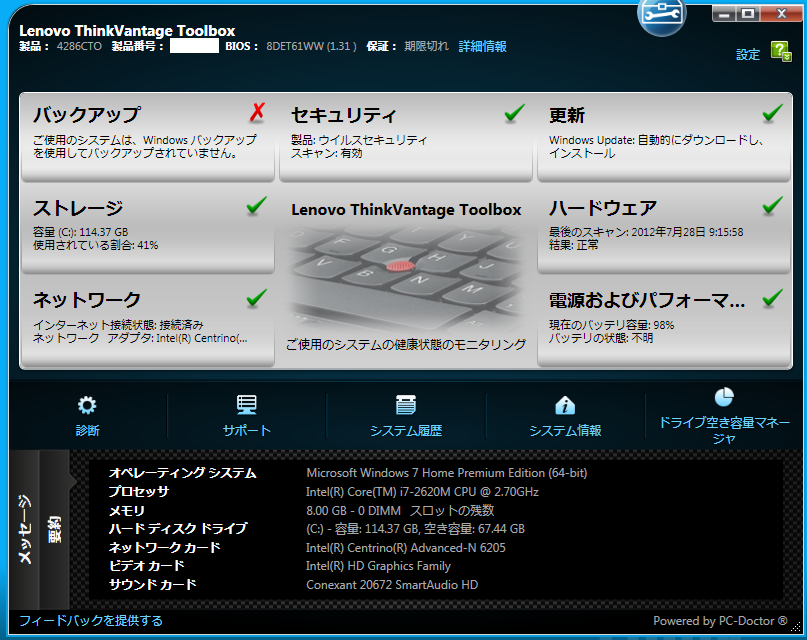

組み立て後、Windowsを起動し確認するとCPU:Core i7 2620Mとなっています。
再セットアップしないでそのまま使用することが出来ました。
但しUSB3.0のドライバーだけは、導入しないと認識しません
Lenovoのサイトからダウンロードしてインストールします。
最後にシリアル番号を変更します。
※新品のマザーボードには、製品名、シリアル番号が登録されてないので起動時に
「シリアルが無いよ~」というエラーが発生します。(メッセージだけなので起動は、できる)
「Lenovo ThinkPad保守用ディスケット」をダウンロードします。
解凍後FDを入れ「メンテナンスディスケット」を作成します。
この「メンテナンスディスケット」から起動します。
メインメニューで、「1. Set System Identification」を選択します。
「1. Add S/N data from EEPROM」を選択します。
PCの裏に記載されている番号 4286-CTO S/N AB-CDEFG をメモします。
先頭に1Sを付けて「1S4286CTOABCDEFGと入力するとシリアル番号の変更は、終了
次は、UUIDの再設定をします。
メインメニューから「4. Assign UUID」を選択します。
結構 簡単に換装完了!

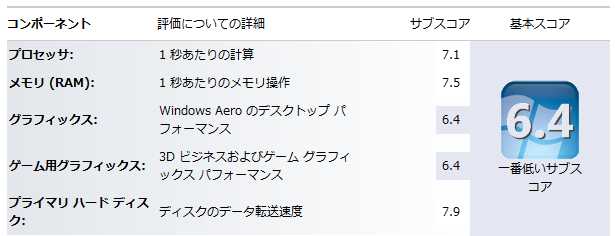

最後にエクスペリエンス インデックス
ノートPCとしては、結構なスコアのような気がします。
こうやって自作PCのようにアップグレードできちゃうところが
ThinkPadの魅力 (^.^)
打ちやすいキーボードに高速CPU&USB3.0が加わり当面、使い続けて
いきたいと思ってます。
後は、12.5インチの高解像度パネルを出してくれないかなぁ。。。Lenovoさん
-
購入金額
16,000円
-
購入日
2012年07月30日
-
購入場所
リンさん
2012/08/12
何となくはまっていく方の気持ちがわかりました。
部品をバラ売りしているのもまた凄いですね!
kenken1581さん
2012/08/12
ノートPC数台使用しましたが何か物足りない気がして気がつけば
買い換えてました。
しかしこのThinkPadは、改造欲を満たしてくれるので自作野郎
には、ぴったりです。www
リンさんのLenovo IdeaPad U310(レビュー)も保守マニュアルが出ているので
何かを換装する時の参考になると思いますよ
http://download.lenovo.com/consumer/mobiles_pub/ideapad_u...
リンさん
2012/08/12
最近保守マニュアルがアップされてマジマジ見ていました。
SSDに換装したいですね(笑)
kenken1581さん
2012/08/12
SSDは、最近すごく安くなってますね
LenovoのPCは、BTOでオプション扱いの部品が入手できるので
性能に不満が出てきたときにも楽しめますよw
ネイエフさん
2012/08/14
なかなかすごいことをしますねw
一歩間違うとどこがどこだかわからなくなるのがきついので
初めにしっかりしらべておかないといけないですよね
kenken1581さん
2012/08/15
ThinkPadは、自作ユーザー御用達といっていいほどマニュアルなどが
充実しています。
海外サイトでは、パーツも充実していますのでもしノートを買うなら
Lenovoが後々まで楽しめていいと思いますよww
ハードルは、そんなに高くないです。
退会したユーザーさん
2013/09/12
私も電源が入らない手元のX220を修理したいと思い調べておりましたところ、辿り着きました。
イスラエルですか、そのサイトご教示いただくなんて難しいでしょうか...?
kenken1581さん
2013/09/13
e-bayです。
今も数点、出品されていますがイイのがないですね(^.^)
