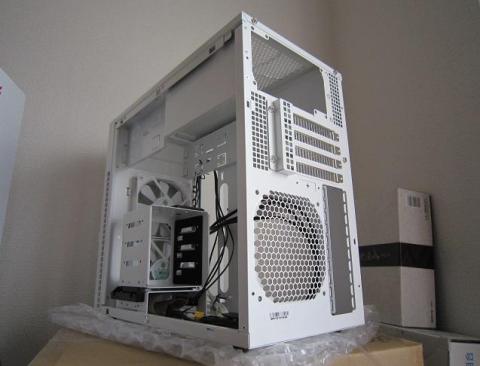

リベット接合部を最低限にしている

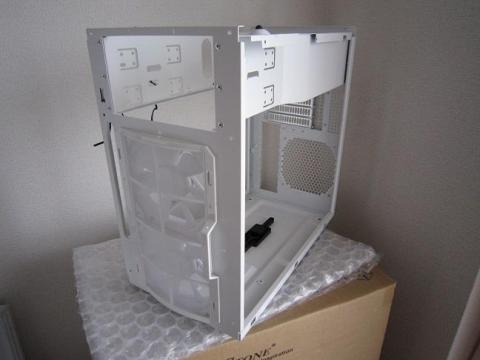

シャドーベイの台座・空冷クーラーのステイまでネジで外せます

アウトレット品なのでベイカバーが１つ反っています

美品とありましたが、そのほかにサイドパネルの金属板に気泡状のムラがあったりしたので、

買い物としては失敗です。しかし、その分躊躇なく加工等できました。

本体付随以外の付属品が一切無いのは承知していましたが、付属品が充実しているので

通常品にすればよかったと少し後悔。

でも、今までで最高のお気に入りとなったのでよしとします。

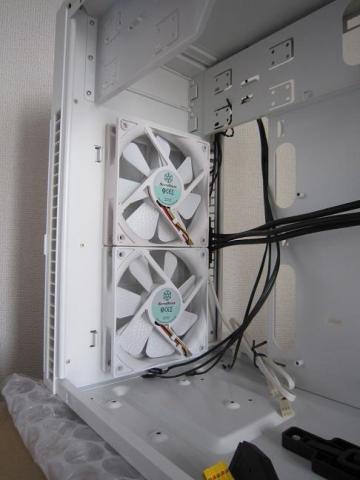

Fan、ダストフィルターまで白のこだわり

2㎝厚Fanなら設置できそうなスペースですが、最低1㎝強のクリアランスがないと

極端に吸気が不足することをこの後に思い知ることになりました。

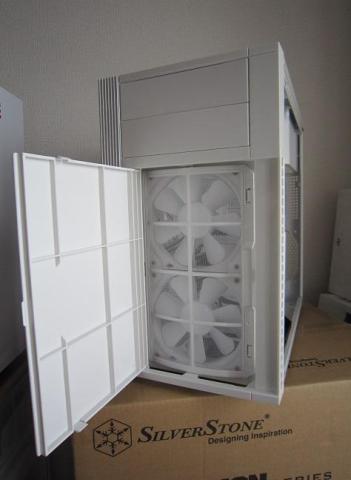

当然ですが、このハッチがあると音漏れは激減します。

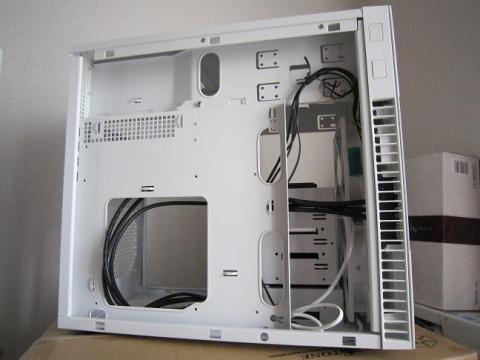

　十分な配線スペースがありますが、この辺↑の折り返しが邪魔でした

強度確保の為に必要ですが、部分的に幅を短くしたりしてあると助かります。

すぐそばのケーブルホール２つの位置が微妙に感じたのは、ATXマザーが原因なのか？

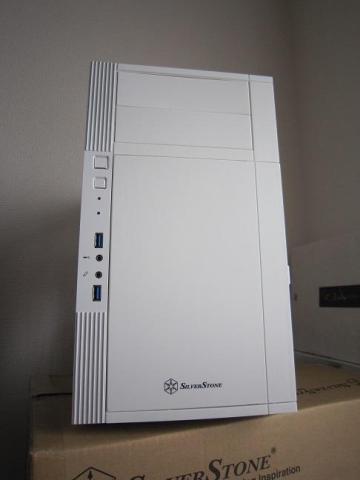

マットな白は上品です。このまま使いたくなる造形美を感じます

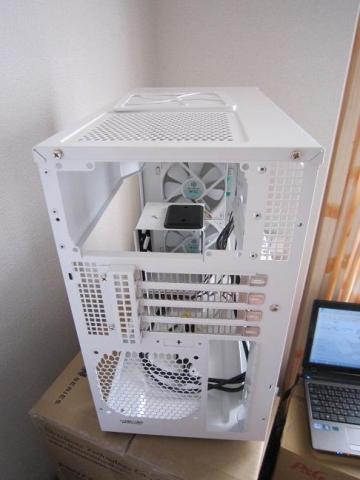

右中にあるネジはマザー設置パネルをとめているものの一つです

上二つは天板をとめ　以下同文。

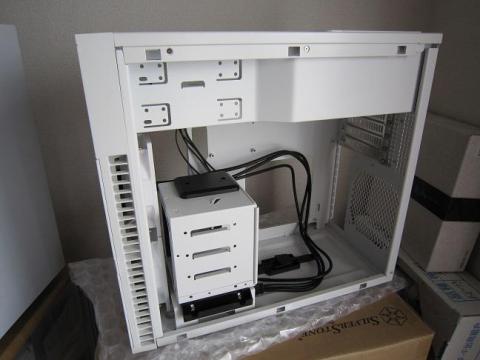

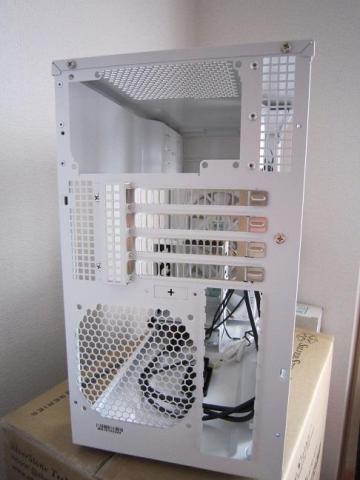

電源は画像左寄りに位置するユニークな構造　これ設計した人凄すぎる

奥行18㎝程度の電源も搭載できそうです。もちろん５インチベイ付近がキツキツになりますが。

当初は内臓DVDドライブを搭載しましたが、デカいグラボに換装時に電源ケーブル余剰分の

逃がし場所が厳しくなったので外しました。

ゆとりある造りのM-ATXケースですが、なるべく小さい電源の利用をオススメします。

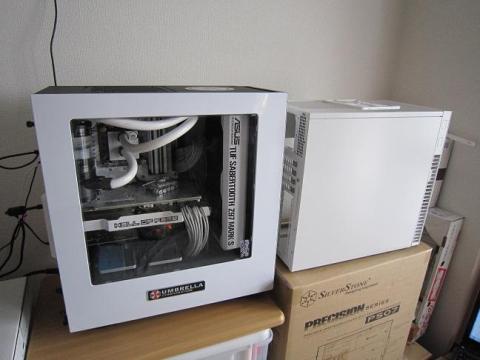

左は光沢の白　右本製品のマットホワイトは、塗り直ししやすく改造に便利です

高さは低いですが奥行はそれなりにあります

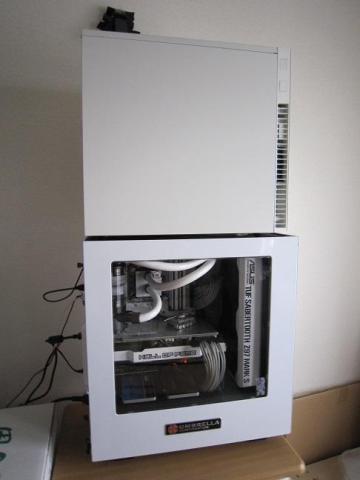

幅は下のケースより1cm短い21cmですが、電源位置の工夫で十分扱いやすい

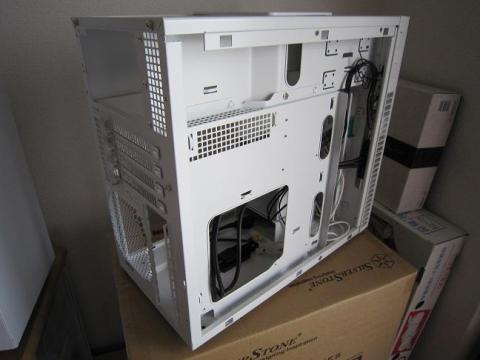

裏配線スペースとなっています。

溝のような形状の部分がちょうどラジエターのドレンプラグの位置になり

干渉しなかったように思います。

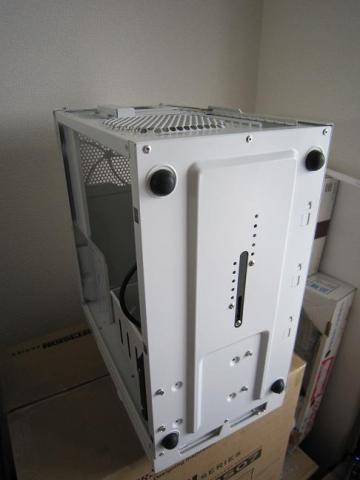

上部に天板乗る小さなゴム足があります。細やかな配慮、工夫です。

３pinFanです。マザーで制御すればとても静かです。

SilverStone製AIO水冷付属Fanと違い、極端な設定にしなくても静かに風量を確保できます。

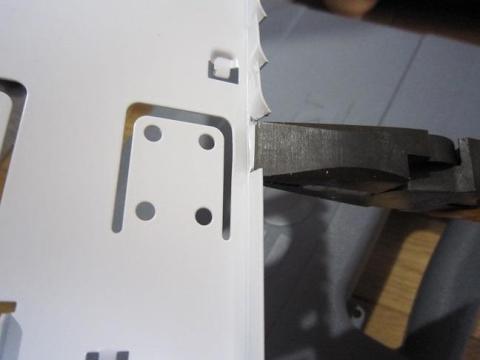

干渉部分の切除作業

ATXマザーボードを搭載するために、干渉部分の切除・加工などを行いました。

また作業性向上のため、一部リベット接合部の取り外しも行いました。

仕上げにSFX規格の電源を利用することで、無事ATXマザーを搭載することができました。

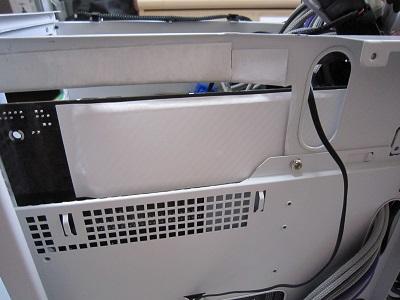

保護パネルを設置

基板裏の一部端子が接触によるショートで起動出来なかったので設置。

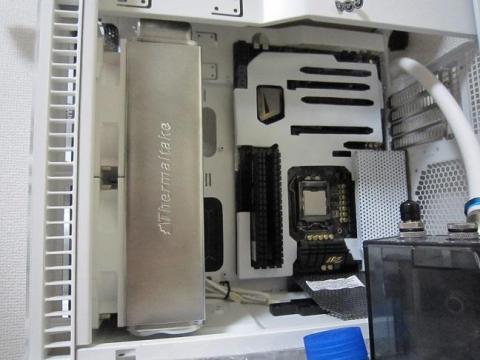

無事にインストール出来ました

小型のケースに夢を詰め込むには、事前のシミュレートが大事です。

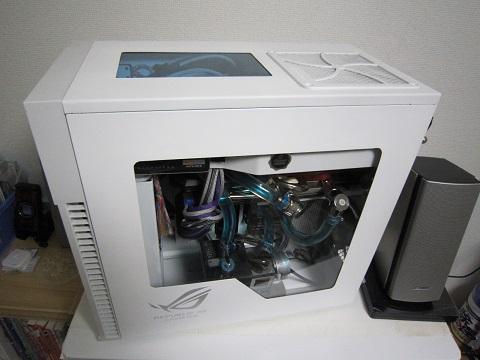

ハイスピードロータリーツールで繰り抜きしました

形状は勿論、PhanteksEnthoo Evolv ITXのパクリです。

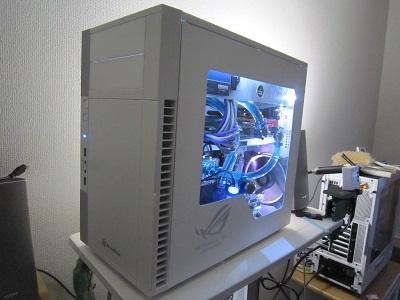

欲張って窓を大きくしすぎると、せっかくの小型ケースが大きく見えてしまうので注意しました。

アクリルは、サイドパネルいっぱいの大きさでアクリル製品向け両面テープで内側から貼りました。

隙間無く貼ろうとしたので途中で足りなくなり、100均で買い足して無事完成しました。

しかし、よく見ると場所によってサイドパネルとアクリル板の間に隙間があるのが分かります。

どうやら2種類のテープの厚みが違うので、厚手のテープところに目立つ隙間ができたようです。

仕方なく貼り直すかと思いましたが、剥がせませんｗ　ガッツリ張り付いています。

見える場所ではないので、テープは専用のものでなく一般的な薄いもののほうがよかったですね。

アクリル板は塩ビ板と比較すると、粘りや柔軟性に劣るので無理に剥がすと割れます。

なので、止むを得ずそのままケースに装着しようとすると・・干渉してましたｗ

泣く泣く貼り付けたままアクリルカッターで溝を作り、割って干渉部分を除きました。

苦戦しましたが、２ｍｍ厚のアクリル板で大きめに仕上げたので、期待した防音効果もあります。

これ以上の厚みですと、値段と加工の手間が掛かります。さらに今回、後付したグラフィックボードのフィッティングが干渉しました。ガラスと違い、薄くなるほど柔軟性はあるので大丈夫でしたが。

アクリル板をパネル外側からの貼り付けする場合、干渉は避けられますが縁を綺麗に研磨するなど

専門業者並みのスキルが必要です。

特に今回のような四角形でない場合、プロ任せのほうが安くつくと思います。

いつか気が向いたら、装飾目当てでネジ止めしてみようかと思案しています。

マクリル窓を自作してみて、市販品のアクリルパネルの多くは塩ビ樹脂製だとわかりました。

アクリルは、ガラスのように表面の凹凸が無く、完成当初はクリアすぎて存在感がありません。

今現在は塗装やその他の汚れなどで、バッチリ存在感丸出しです。

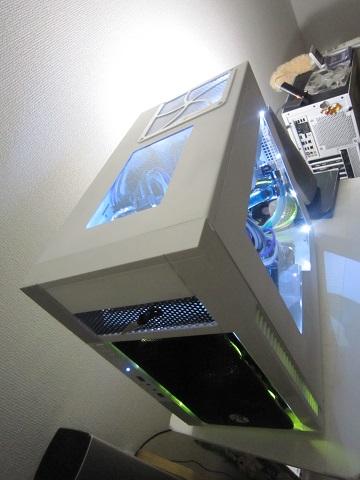

ムーンルーフには青いアクリル板を使用

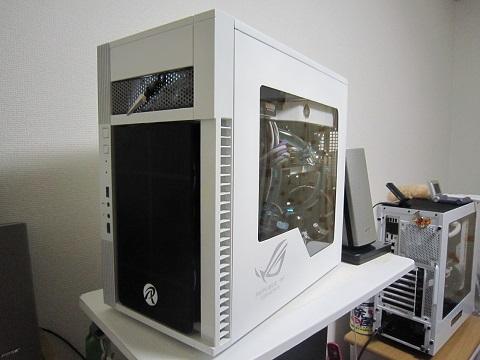

長いグラフィックボードに押し出される形でFanを外側に設置。

現在はやりすぎでこの画像より小汚くなっています。

思わず倅の口調になっていまいましたが、オススメのPCケースです。

最初に記載した２製品と比べるとデザインに目新しさはありませんが、このSST-PS07W

は発売から３年、色違いの黒は４年の製品です。

設計の先進性では素晴らしい出来ではないでしょうか。

同一の本体を採用した製品が他にもありますので、興味を持たれた方はぜひSilverStoneの

ホームページをチェックしてみてくださいね。
