短いケーブルがが欲しいんじゃー！！
と言うことで自作キット買ってきて作ってみました。

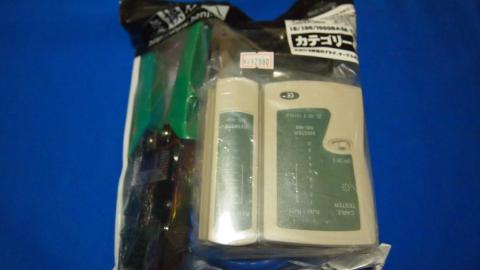

カテゴリー6用、見た目は5用と同じ

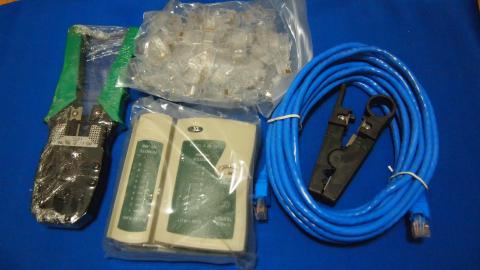

中身はテスター、かしめ工具、ストリッパー、ケーブル10m、コネクタ100個
1980円のカテ5用との違いはもしかして付属ケーブルだけかｗｗ
しかもケーブルとして売ってる奴突っ込んだだけやんｗ
近くの店で300円で20mのケーブル売ってるんだが orz REDZONEパネェ
テスターは９V乾電池（四角い奴）が必要。近所のダイソーで150円でした。
ストリッパーでケーブルを切断後、皮を向きます。コツは少し緩めで回しながら。するっと剥けます。

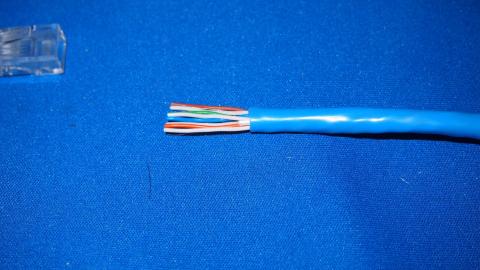

大体15mmぐらいでそろえます。
CAT6はセパレータ（芯）が入ってますので、そいつは切っちゃいます。
ケーブルは4色＋白4本の5色なので、白は一緒に撚ってあるケーブルの色で区別します。
緑と一緒に撚り対線になってた白は「白/緑」とします。
ストレートケーブルの配線2種類あるんですが、Bタイプの方が作りやすいそうなので、Bのならびにします。
端子側からみて 左から
「白/橙」「橙」「白/緑」「青」「白/青」「緑」「白/茶」「茶」
の順番に並べて押し込みます

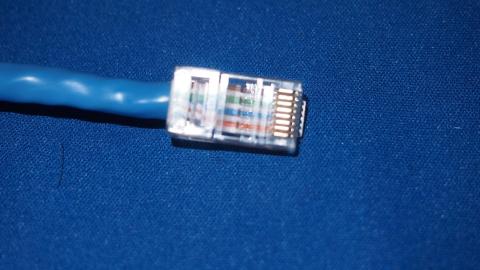

先を切りそろえて突っ込みます。
ちなみにこの写真は失敗した奴ですｗｗｗ 真逆ｗｗｗ
あとはかしめ工具に突っ込んで握るだけ。
ケーブル抜け防止と端子の圧着が一発で完了します。ぎゅっと握ってください
最後はテスタで上から順番に同じ場所が光ることを確認。
意外と簡単でした。
あと、コネクタは2ピース構成のやりやすいものがあるらしいです。
-
