500円のジャンク品をピン修理して動くようになった！但し不具合もあり(^^;

ASUSのLGA1155マザー「P8Z68-V/GEN3」です。
日本橋で500円のジャンク品として購入しました（；＝ﾟωﾟ）＝333

【メーカー/型番】ASUS / P8Z68-V/GEN3
【チップセット】Z68
【Socket/Slot】LGA1155
【対応CPU】～Corei7-3770K
【メモリスロット】DDR3×2
【拡張スロット】PCI-E(×16)×3、PCI-E(×1)×1、PCI×2
【主なオンボードデバイス】VGA(D-SUB+DVI+HDMI)、GigabitLAN(Intel 82579)
S-ATA(6G×2、3G×4、sSATA3G×1)、USB3.0×4、8chサウンド(ALC892)
Bluetooth V2.1+EDR
【フォームファクタ】ATX
【リリース時期】2011年11月頃
【製品のHP】
http://www.asus.com/Motherboards/P8Z68VGEN3/#overview
http://support.asus.com/cpusupport/list.aspx?SLanguage=en...
【発売時の記事】
http://ascii.jp/elem/000/000/648/648836/

Z68チップセット搭載のLGA1155マザーです。
型番のGEN3から予想が付きますが、PCI-E Gen3.0に対応します。
Gen3.0に対応するのは22nm CPU、つまりIvyBridge世代のCPUが必須となります。

つまり、このマザーはIntel 6xチップセットの中では割と後期に発売したものとなります。(IvyBridge世代はIntel 7xチップセットでしたし・・・)

このマザーは当時の実売価格が18000円程度と高め（ASUSのラインナップではスタンダードですが・・・）であり、拡張性と機能はなかなかのものです（；ﾟ∀ﾟ）＝3

PCI-E×16が3基、S-ATAが7基、USB3.0×4、IntelチップのGigabitLANに加え、Bluetooth V2.1+EDRも搭載されています。

OC専用チップのTPUや、省エネ管理のEPUも搭載されており、直接スペックに出ない部分にもお金が掛けられているという感じです。


とりあえず、中身を見ていきましょう。

■化粧箱

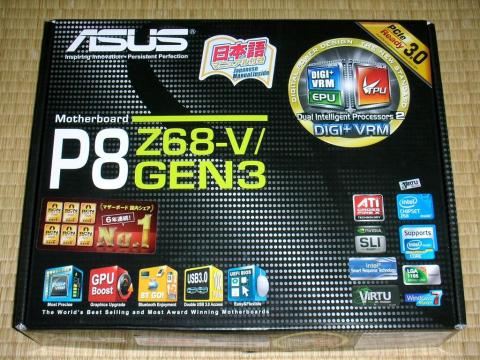

この世代のASUSの箱ですね。機種名が明確です。
でも、似たような名前が多いので意外とわかりにくいんですよね・・・
黒い箱
黒い箱


■付属品

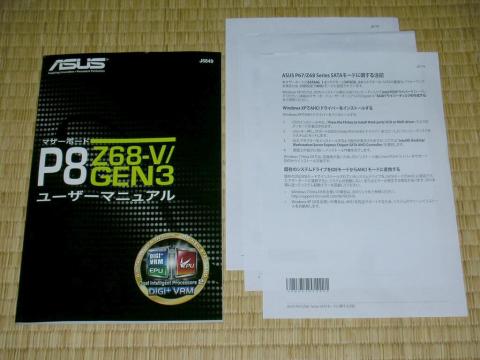

ジャンク品購入なので、付属品は少なくマニュアル類のみでした。
無くても良いくらいだが・・・
無くても良いくらいだが・・・

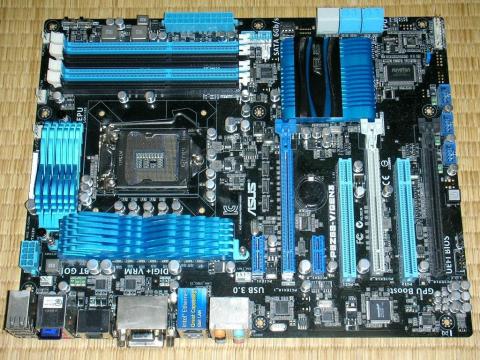

■ボード全体
マザーボード全体です。多機能なので見るからに豪華です。
オール固体コンで、VRM周りのヒートシンクが大きくて頼もしいのです（；=ﾟωﾟ）=333
ボード全体
ボード全体


■リアI/O

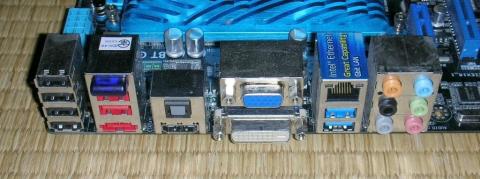

背面のI/Oも豪華です。
・USB3.0×2、USB2.0×6、ディスプレイ(D-SUB+DVI+HDMI)、LAN
・eSATA、S/P DIF、音源×6、Bluetooth
安物マザーとは一線を画しますね・・・
安物マザーとは一線を画しますね・・・


■S-ATA

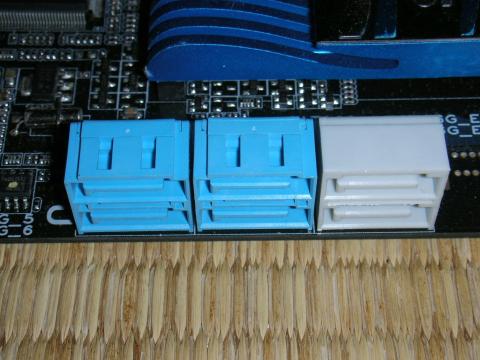

S-ATA6G×2、S-ATA3G×4、背面にはeSATA3G×1あります。
チップセットの世代が古いのでS-ATA6Gが少な目ですね。
S-ATA
S-ATA


■メモリ

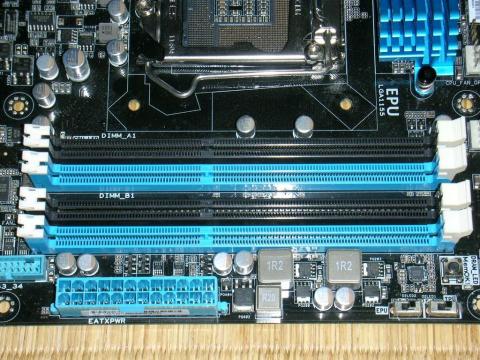

メモリソケットは4本。これはLGA1150世代でも変わりませんね。
メモリ
メモリ


■拡張スロット
拡張スロットはかなり豪華です（；=ﾟωﾟ）=333
PCI-E×16が3基。但し内2基は×16をシェア、もう1基は×4動作となります。
PCI-E×1が2基、普通のPCIが2基。
どうせ、ATXマザーにするなら拡張スロットは7つ欲しいですよね。

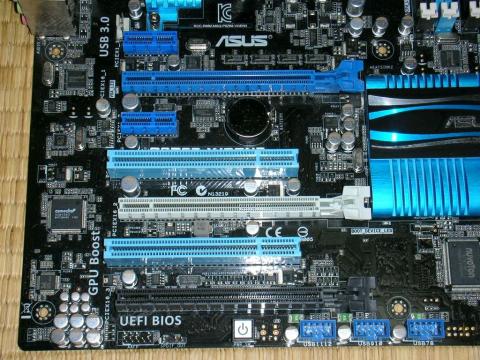

豊富な拡張スロット
豊富な拡張スロット


■ファンコネクタ

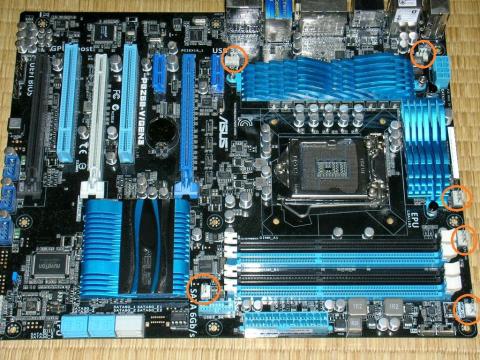

このマザーボードはやたらとファンコネクタが多く、6か所もあります。ただ、何故か全て上半分に集中しています。前面のケースファン用に下にもコネクタは欲しいですね。
ファンコネクタが多い
ファンコネクタが多い

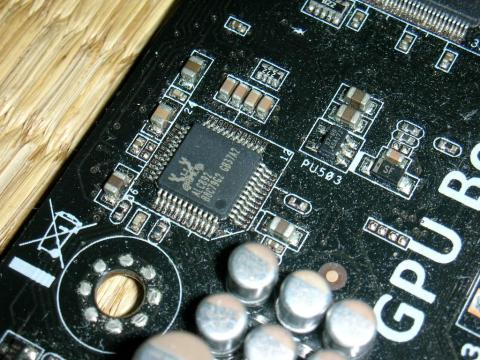

■音源
RealtekのALC892が載っており、8chサウンド対応となります。
カニ鍋ﾏﾀﾞｰ?（・∀・ ）っ/凵⌒☆
カニ鍋ﾏﾀﾞｰ?（・∀・ ）っ/凵⌒☆


■LAN

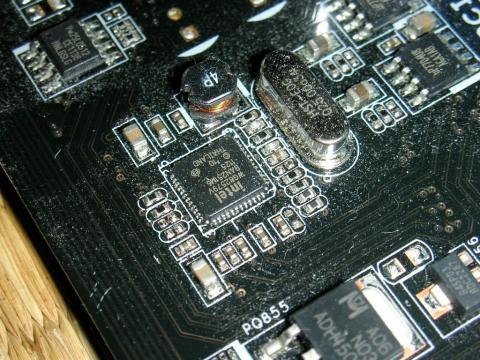

LANはもちろんGigabit対応で、誉れ高いIntelのWG82579が搭載されています。
LANはインテルが（・∀・）ｲｲ!
LANはインテルが（・∀・）ｲｲ!


■その他
このマザーには多数のasmediaのチップが載っています。

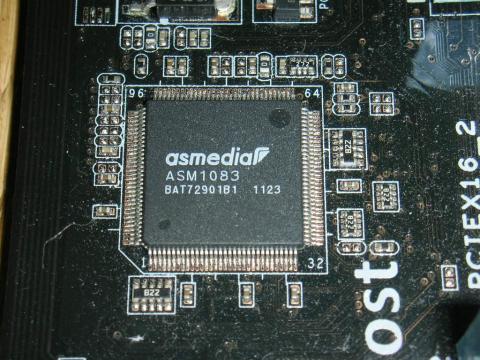

ASM1083
従来のPCIのブリッジのようです。
あまり見かけないな・・・
あまり見かけないな・・・


ASM1042

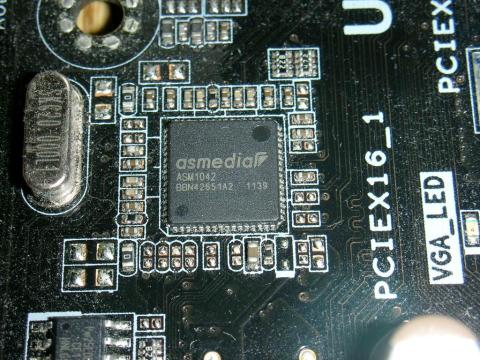

USB3.0×2ポートのコントローラーです。
チップセットのIntel 6x世代にはUSB3.0は組み込まれていない為、別チップで提供する必要があります。
これが2つ載っています
これが2つ載っています

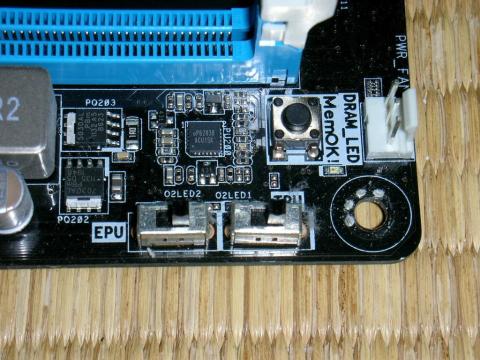

その他、EPU、TPU、MemOK!スイッチ類です。
MemOK!はメモリの互換性を向上させることができます。安いメモリばかり買うとたまにお世話になるんですねｗ
ASUS独自機能のスイッチ達
ASUS独自機能のスイッチ達



■不具合箇所を修理する
箱を開けると、まず見るのはソケットですねｗ
はい。こいつも例の如くピンが曲がっていました。

曲がっている箇所は30本弱と数は大したことは無いのですが、曲がり方が酷い・・・
反対側に曲がって、絡んでる・・・
何をやったらこんな風になるんだろ（ﾟωﾟ）？

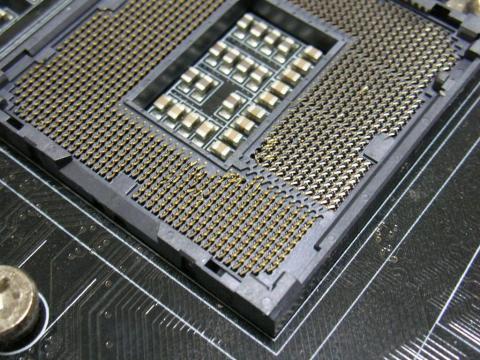

定番のピン曲り
定番のピン曲り


とりあえず、カッターの先で修正・・・
Σ（ﾟдﾟlll）金属疲労が激しくて、反対側に折れ曲がったピンを起こしただけでパキッっと折れた！しかも、3か所・・・　今までジャンクの修理で折って取れたことは無いのだが・・・

既に絶望感が漂うぜ（´；ω；｀）ﾌﾞﾜｯ

まあ、最悪部品取りにすれば・・・と言うことで、修理は進めます。

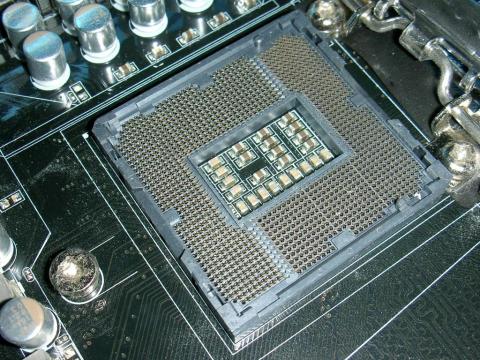

3本ピンが折れて無くなってます・・・
3本ピンが折れて無くなってます・・・


ダメ元で動作確認。
（ピン折れ状態でショートした場合、凄まじい電流が流れる為、他のパーツの破壊や発火の危険性もありますので、真似しないでください。）

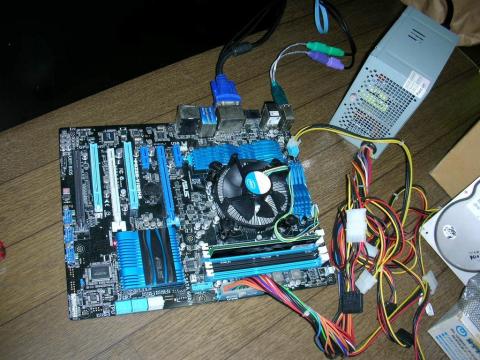

今回の生贄はCeleronG465のES版/純正クーラー/DDR3-1GB/動物電源です。
動作確認風景
動作確認風景


ドライバの先でチョン！

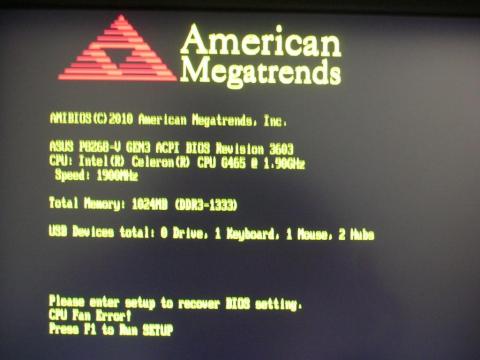

すると・・・パポッ！
BIOSｷﾀ━━━━(ﾟ∀ﾟ)Y⌒Y⌒Y(｡A｡)Y⌒Y⌒(ﾟ∀ﾟ)⌒Y⌒Y(｡A｡)⌒Y⌒Y(ﾟ∀ﾟ)━━━━!!!!!
BIOSｷﾀ――（ﾟ∀ﾟ）――ッ！
BIOSｷﾀ――（ﾟ∀ﾟ）――ッ！


色々、試してみるとメモリソケットの右2つ（写真の×部分）が認識できないようだ。
つまり、シングルチャネルのメモリが2枚載るだけになりますね・・・
メモリが2か所認識せず
メモリが2か所認識せず

とは言え、多機能マザーが動いたのはありがたいですね(；=ﾟωﾟ)=３３３

まともに使うのもアレなので、オールジャンクで・・・

・CeleronG550 ES版(ジャンク購入品)
・LGA1155クーラー(ジャンク購入品)
・PC10600-DDR3 1GB×2枚(ジャンク購入品)
・HDD S-ATA250GB（ジャンク袋に入っていたやつ）
・DVDマルチ（ジャンク購入品）
・電源450W（250円購入のジャンク品）
・ケースは段ボール箱

っていうのも面白いかもｗ　やはりジャンクは正義なのです(；=ﾟωﾟ)=３３３


これで手持ちのLGA1155マザーは・・・
【Z77】
・GIGABYTE GA-Z77MX-D3H
・GIGABYTE GA-Z77X-UD5H
【Q77】
・DQ77MK
【H77】
・ASRock H77M
・ASUS P8H77-I　←ジャンクを修理
・PCCHIPS H77M-P71G
【B75】
・ASUS P8B75-M　←ジャンクを修理
【Z68】
・ASUS P8Z68-V PRO/GEN3
・P8Z68-V/GEN3　←今回、修理した分
【H67】
・ASUS P8H67-I PRO　←2枚所持
・Intel BOXDH67CFB3　←但し、BIOSが飛んで昏睡中orz
・ASRock H67DE
【H61】
・ASUS P8H61-MX
・GIGABYTE GA-H61M-S2V-B3
・ASRock H61iCafe
・ECS H61H2-M5
・ECS H61H2-M2 V2.0
・ASUS P8H61-M LX PLUS REV 3.0
・ASRock H61M-VG3　←ジャンクを修理
・PCCHIPS P62G　←2枚所持

合計22枚（但し1枚BIOS死亡中・・・）
まだ増えそうだな・・・
