 AE-Atmega マイコンボードを arduino 互換で使おうとすると予め設定とブートローダーを書き込んでおかなければならないんです。先日組み立てた秋月電子通商販売のAE-Atmegaにも必要です。


組み立てた基盤はこちら。リファレンスとは少し違いますが同じにしなければならないわけじゃないし^^;)

 AVR 専用書き込み器を使わずにブートローダー等を書き込む方法として BitBang という方法が知られています。それには通信インターフェースとCPU間で特殊な接続を行わなければ行けません。この AE-ATmega 基板にはそのための端子が付いており、その端子を BitBang 書き込み用に接続するためには一時的ジャンパー配線を行うか専用ケーブルを使うことになります。サイトをクロールしてみると皆さんブレッドボード用に使われているメスーメスジャンパー線を使って配線しているようです。市販の専用ケーブルがあるかどうかは知りません。

 その BitBang 専用ケーブルを作りました。使った新品部品は熱収縮チューブと半田だけです。他はジャンク部品。

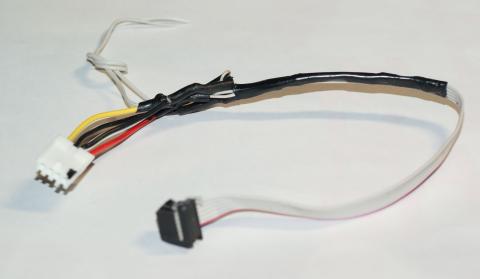

ケーブル完成状態
ケーブル完成状態

使ったのは古いFDD用フラットケーブルとFDD用電源プラグ。(FDDばかりだと今気付いた--;)
ナイフ
ナイフ
ケーブルパーツ
ケーブルパーツ

制作中
BitBangCable制作途中
BitBangCable制作途中

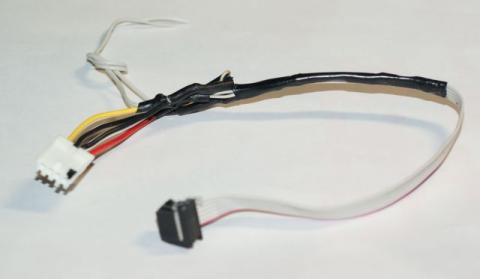

 ケーブル完成品!
完成品
完成品

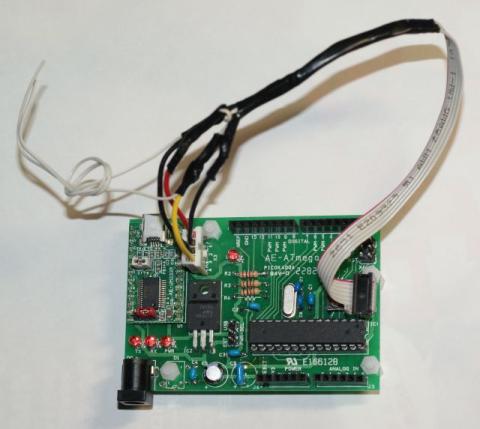

 AE-Atmega 完成品に取り付けた状態はこんな感じです。
BitBangケーブル付きマイコン
BitBangケーブル付きマイコン


 とにかく安上がりに攻めております(^O^)/
