インターバルタイマー式のシャッターに改造を目論見、
IC『74HC123』及び『LMC555』を揃え組立。

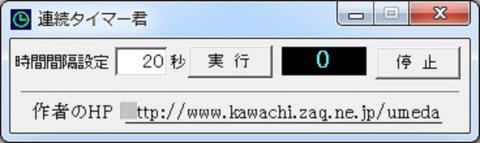

連続タイマー君

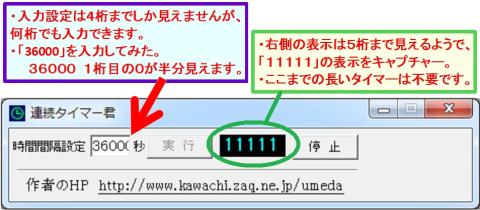

長時間設定が可能でした
【アプローチ】
・まず、手動入力で単安定マルチは2個の連続パルス発生に成功。
・キッチンタイマーの設定時にブザーが一発出力されますが、
トリガーを「立下がり」とすれば、一発のブザー後のトリガーとなり、
タイマー設定時のブザーは無関係になると予想し、

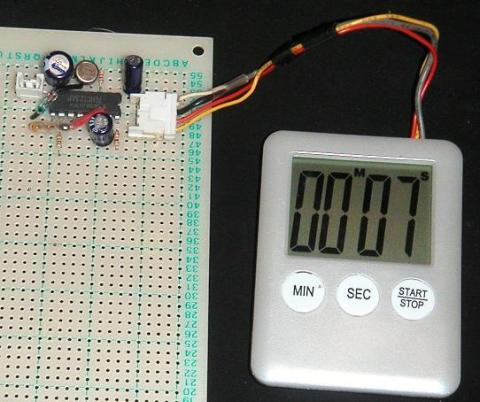

実際に、キッチンタイマーに接続しました。
・今の私は「オシロスコープ」を使える状況にないということを
忘れていました。残念なことに
電源が1．55Vのせいなのか、キッチンタイマーのブザーが
複数パルスなのか、キッチンタイマーのリセット状況も
よく判からず、原因不明で動作しませんでした。
動作は？
【結 論】
・以前、ソフトウエアで探していた中に、
指定した間隔で繰り返し音を鳴らすタイマーソフト
T.Uさん開発の フリーソフトウェア
『連続タイマー君』の利用を思いつきました。
このソフトはVisual Basic 6.0 SP6 ランタイムライブラリ が必要です。
Windows7 64bitでも動作しました。
その動画を紹介します。
分かり易いように、シャッターの代わりにＬＥＤを
約１．８秒間点灯させています。
T.U氏開発の『連続タイマー君』の音声出力を
A-D変換（単に増幅）し、単安定マルチで所定のパルス幅を
所定間隔で連続出力を可能にしました。
電源はUSBより供給。
音声出力をスイッチング積分し
単安定マルチ用の入力トリガーを取り出しています。
①５秒間隔で繰り返し
②１０秒間隔で繰り返し
③２０秒間隔で繰り返し
単安定マルチには、IC 555を使えば、
最少部品点数で自由なシャッター時間を選択できます。
PC画面が明るすぎて、LEDが相対的に暗くなってしまいましたが、
→の部分をご確認願います。
-
