音はクール、石はホット

スルーレート1000V/μsの高速オペアンプです。これだけのスルーレートがありますがバイポーラ入力です。データシートには応用例として「Video and RF Amplification」とあるので本来はRF用のようです。

更新: 2016/12/30
音質

かなりドライ

OPA2134よりもドライな音です。寒色系の色がつくかもしれません。ただ、過渡波形ではリンギングがあまり出ておらず、位相補償しなくても聴ける音質です。

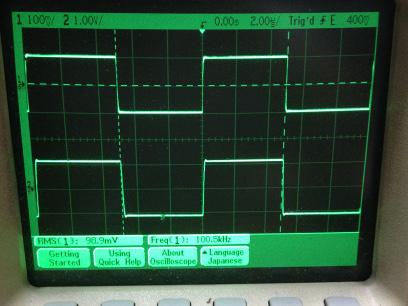

過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)
過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)



(12/30追記)15Ω負荷(セメント抵抗)時の過渡波形を以下に掲載します。

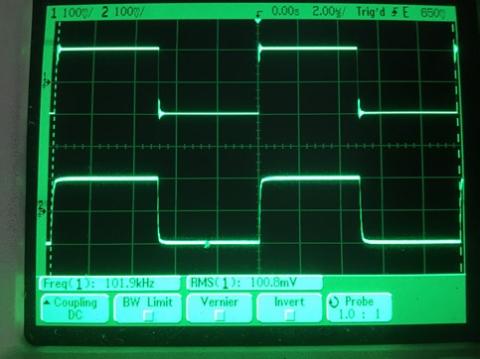

過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)
過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)

更新: 2016/06/19
使い勝手

高速オペアンプの中では使いやすい

DIPの2回路品なので、とっかえひっかえする用途でもそのまま使えます(そのような場合はICソケットを二重にすると後々楽です)。



ユニティゲイン安定で出力電流は50mA以上あり、cMoyのような直接イヤホンを駆動する回路でも使えそうです。

更新: 2016/06/19
コストパフォーマンス

オーディオ用としてはSR過剰かも

本来ビデオ帯域用のオペアンプなので、オーディオ用に使うにはスルーレートが過剰性能かもしれません。しかし、無機質でドライな音が好みならこの石を使うのも良いでしょう。

更新: 2016/06/19
発熱

ちょっと熱くなるかも

24V駆動のcMoy回路では、30.6℃に対し45.8℃まで上昇しました。

更新: 2016/08/28
アンプ妨害耐性

これといって良いわけではないが悪くもない

AD00031の基板をむき出しにした状態で(シャーシから外して)、その上から手帳型ケース越しにiPhone 5cを密着させると、結構音が聞こえてきます。しかし、数cm離すとすぐに減衰します。15cmも離すと聞こえてきません。これは、良くもなく悪くもない、一般的なオペアンプの結果です。

  • 購入金額

    1,200円

  • 購入日

    2015年頃

  • 購入場所

    デジット
