ドライバ更新でグラフィックのエクスペリエンス・インデックスが5.9から6.3に

最新BIOSとIntel提供ドライバに変更した所、グラフィックとゲーム用グラフィックのインデックスが5.9から6.3に上がった。
BIOS更新に伴いBIOS設定も初期化された為に「インテルRSTサービスは実行されていません。」と出るようになったのはSATAが標準のIDEモードになっていた為で、AHCIに設定しなおした。ついでにiGPUもAutoから512Mにしてみた。

BIOS : P8H67-V-ASUS-0712.zip -> P8H67-V-ASUS-0806.zip
VGA : Intel提供ドライバ（Win7Vista_64_152250.exe バージョン：15.22.50.64.2509 日付：2011/09/03）

インデックス : 7.5/7.6/★5.9/★6.2/7.9 -> 7.5/7.6/★6.3/★6.3/7.9

シングルディスプレイ時のベンチスコア：
3DMark-06 : 4182 (5-15fps)
3DMakk-Vantage : P1783 (1-10fps)
FF XIV ベンチ : 1280x720 Score=994 (LoadTime=25,127ms)
MHF 大討伐 ベンチ : 1280x720 2,251 / 1920x1080 1,147

DVI/HDMI(DVI変換)のマルチティスプレイ

ASUS提供のドライバ（Intel_Graphics_v815102219_VistaWin7.zip)では、DVIとHDMI(DVI変換)でマルチティスプレイとすると画面を探してチラチラした後リブートがかかる。
最新のIntel提供ドライバ（Win7Vista_64_152250.exe）では正常に出来た。



マルチディスプレイ時の消費電力とスコア

条件：
・アイドル時の電力は73Wとする。
・全HDDを動作させている状態である為にアイドル時の電力が高くなっている。
　（待機時2W、PC起動時は190W、3分アイドル時は73W、30分アイドル時は56W）
・マルチティスプレイ(DVI+HDMI)の２台。
　メイン：三菱 RDT233WX-Z(BK)
　サブ：デル U2312HM

動画(GPU支援無)：
(1)720p 電力：80-90W [差:7W-17W]
(2)1080p 電力：90-105W [差:17W-32W]

大討伐ベンチ：
(1)1280x720 スコア：1849 電力：95-100W [差:22W-27W] (Load時110W)
(2)1920x1080 スコア：928 電力：90-105W [差:17W-32W] (Load時110W)

結果：
・ディスプレイの電源を2→1→0にしてもPCのワット数は変わらず
・Intelのターボブーストがかかるのが95W[差:22W]あたりから
・動画では、10-20%である事からGPU支援は必要無いが、1080pだとワット数が上昇する為に考慮する
・大討伐ベンチでは、CPU:5-10%程度である事からGPU側がボトルネックになってCPUが活用出来ていない。VGAカードを導入した場合、CPUも活用する事になり消費電力は更に上がる。
・大討伐ベンチでは、シングルディスプレイ時よりもかなりベンチスコアが落ちている。それだけ負荷があると思われる。
・ブラウジングや動画でもサブディスプレイは表示が遅く見える。負荷によるものか、HDMI-DVI変換のオーバーヘッドか、モニタ性能かは不明。



CPUファン

Andy Samurai Master(3.0A/3pin)で、標準設定では煩かったので取り外した。

Kabuto(1.8A/4pin)ではBIOSのQ-FANの設定をサイレントにして最低300rpmに設定変更したが、冬場は200rpmまで下がりまれにファンエラーで起動しない事もあり、冬場は監視しない事にした。
ブラウザで８個くらい同時にタブを開くとファンが唸り始める。
CPUIDのHWモニターにてマザーボードの温度は、SYSが22度、CPUが70-80度、AUX温度が80-90度と表示されてしまっているが、ASUSは昔からこんな感じの表示をしていたと思う。
実際に、CPU-Core温度は、通常時で35度・500rpm、CPU40%の1080p再生時で40度・560rpmなので問題無いと思われる。



GPU Boost

「AI Suite2」をインストールして「Auto Tuneing」を実行する事で「GPU Boost」を有効にしたが、さほど効果が無い為にやめました。
スコアの伸びは少しだけあるが電力もそれに応じて上がってしまう為、HD7750のような消費電力の低いグラボを使った方が効果が高い。

パフォーマンスインデックスは、前後共に7.5/7.6/6.4/6.4/7.9のまま。(HD7750は7.5/7.6/7.4/7.4/7.9)
MHF大討伐ベンチは、スコアが1184から1220に伸びました。(HD7750は4786)
消費電力は、アイドル時が42W→44W、1080p動画再生時が55～60W→60～67Wに増加。(HD7750は54W、70～77W)



IDE無効

BIOSがIDE設定になっている場合

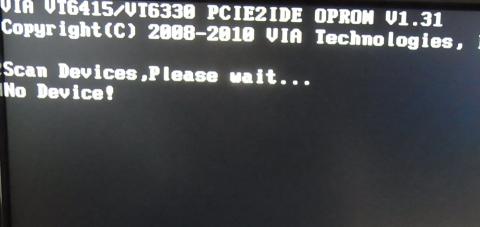

このマザーボードではストレージがVIAの為に、IDE設定が有効になっている場合は起動時に以下メッセージが出る。
VIA VT6415/VT6330 PCIE2IDE OPROM V1.31
Scan Devices,Please wait...
No Device!
「詳細 - オンボードデバイス設定構成 - VIA Storage Controller」を無効
（VIA Storage Controllerではなく、VIA Storage OPROMの方を無効にしても良いそうです。違いはわかりませんが）

ちなみに、マザーボードがVIAではなくMarvellを使用している場合は以下メッセージとなる。
Marvell 88SE61xx Adapter BIOS Version ***
Adapter1
Disks information : No hard disk is detected!
と出てるので、以下の設定を行います。
「詳細 - オンボードデバイス設定構成 - Marvell Storage Controller」を無効



BIOS

http://www.asus.co.jp/Motherboards/Intel_Socket_1155/P8H67V/#download

2012.12.03 3608 → 問題なし
P8H67-V BIOS 3608
1.Improve system stability.
2.Enhance compatibility with some USB devices.
3.Fixed Nvidia GTX 680 hang when runing with UEFI driver.


WOL設定

[BIOS]　APM
　Power On By PCIE/PCI・・・Enable

[Windows]　ネットワークアダプター
　詳細設定
　　・WOLパターンマッチ・・・有効化
　　・WOLマジックパケット・・・有効化
　　・シャットダウンウェークアップ・・・有効化
　電源の管理
　　・電源の節約のために・・・チェック
　　・このデバイスで・・・チェック
　　・Magic Packetでのみ・・・チェック


構成

【Ｍ／Ｂ】ASUS P8H67-V REV3.0
【ＣＰＵ】Intel Core i5-2500K [3.3GHz/6M/LGA1155]
【ＣＰＵクーラー】Scythe KABUTO (SCKBT-1000)
【ＧＰＵ】SAPPHIRE ATLANTIS RADEON HD 7750
【メモリ】CFD ELIXIR W3U1333Q-4G [16GB(4GBx4)]
【ＳＳＤ】PLEXTOR PX-128M3P [128GB]
【ＨＤＤ】Hitachi HDS723020BLA642 [2TB/64MB/7200rpm]
【ＯＤＤ】Buffalo BR-H816FBS-BK (HL-DT-ST BD-RE BH08NS20)
【ケース】Corsair Carbide 300R (CC-9011014-WW)
【ケースファン】フロント：付属(14cm)x1、リア：付属(12cm)x1
【電　源】玄人志向 KRPW-SS600W/85+ [600W]
【Ｏ／Ｓ】Windows7 Professional 64bit


ドライバ

ASUSにて公開されていないドライバについて検証してみました。

■LAN「Atheros AR8151」

station-driverで問題無し。

http://www.asus.co.jp/Motherboards/Intel_Socket_1155/P8H67V/#download
→V2.0.1.9 (2011.12.14) [1.0.0.33 (2010/06/25)]

http://www.station-drivers.com/page/atheros.htm
→V2.0.14.15 (2012/03/13)

■USB3.0「Asmedia 1042」

station-driverで問題無し。

http://www.asus.co.jp/Motherboards/Intel_Socket_1155/P8H67V/#download
→V1.14.3.0 (2011.12.16) [V1.14.3.0 (2011/03/11)]

■AUDIO「Realtek ALC887」

ASUSで問題無し。

http://www.asus.co.jp/Motherboards/Intel_Socket_1155/P8H67V/#download
→[R2.67] V6.0.1.6526 (2012/01/21)

http://www.station-drivers.com/page/realtek_audio.htm
→[R2.67] V6.0.1.6519 (2011/12/16)
