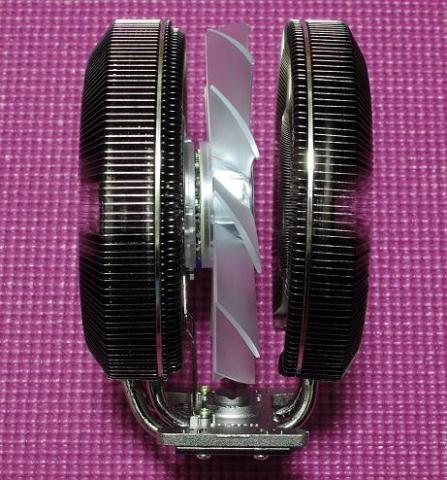

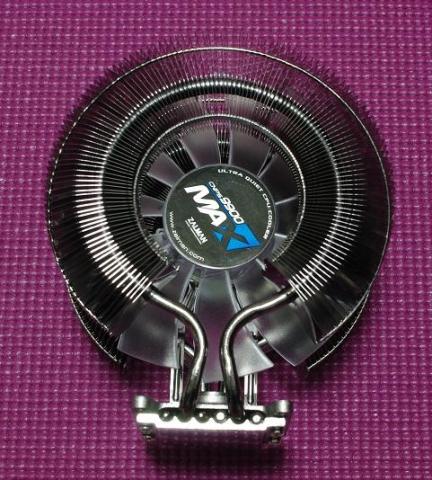

見た目は、今までのZALMAN製CPUクーラーらしい形状です。
純銅+パールクロムメッキという事で、ピカピカで綺麗ですね。
BLUE LED ですが、光物好きな方には向かないかもしれない程、シックな輝き(明るさ)ですね。
見た目の欠点と言えば、ケーブルが剥き出しって所くらいでしょうか?
◆◇◆ 冷却性能検証 ◆◇◆
早速ですが、冷却性能比較をしました。
比較CPUクーラーは、一世風靡した簡易水冷 CORSAIR CWCH50-1 です。
ラジエタをファンでサンドした、外排気仕様のメインPCの構成は下記を参考願います。
CPU:INTEL C2Q Q9550
CPUクーラー:CORSAIR CWCH50-1
MB:GIGABYTE GA-EP45-UD3R
MEM:UMAX Pulsar DCDDR2-2GB-1066OC + 青鳩2Gx2
SSD:INTEL X25-V x2(RAID0)
HDD:WD WD10EADS00M2B0
VGA:MSI N250GTS-2D1G
OS:Win7 Pro 64Bit
ケース:CORSAIR CC-600T
電源:Corsair CMPSU-750HXJP
CNPS9900MAX BLUE LED は、後方排気方向で取り付けしました。
INTEL系は上方向の取り付けが可能

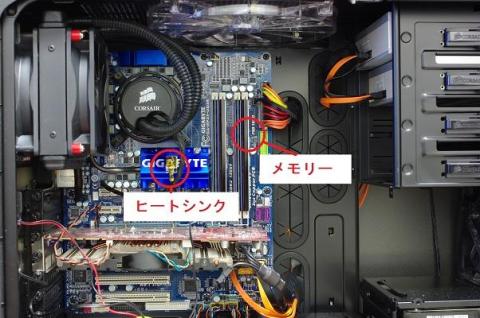

温度測定方法
どこでも温度計にて、MB上のヒートシンク及びメモリーのヒートスプレッダーの温度測定。
HWMonitorにて、温度データ測定。
☆★☆★ 測定環境等 ☆★☆★
いつも使う環境に設置した状態で測定。
メタルラック中段に設置してます。
使用したグリスは、付属品では無く ARCTIC COOLING社のMX-2 を使いました。
1)PC起動後の安定時の温度
2)OCCT中の温度
3)OCCT後の安定時の温度
以上、3つの条件で比較測定しました。
なお、CNPS9900MAX BLUE LED には、抵抗を挟む事によりファンの回転数を落とす、静音モードがありますので、そちらも測定しました。
☆★☆★ 比較結果 ☆★☆★
CWCH50-1の測定時は、室温18℃です。
CNPS9900MAXの測定時は、室温19℃です。

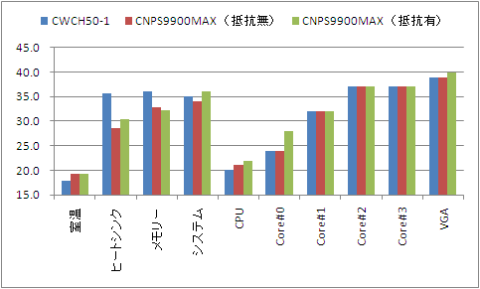

◆ PC起動後の安定時の温度
CWCH50-1 / CNPS9900MAX(抵抗無) / CNPS9900MAX(抵抗有)
ヒートシンク 35.7 / 28.5 / 30.5
メモリー 36.1 / 32.8 / 32.3
システム 35 / 34 / 36
CPU 20 / 21 / 22
Core#0 24 / 24 / 28
Core#1 32 / 32 / 32
Core#2 37 / 37 / 37
Core#3 37 / 37 / 37
VGA 39 / 39 / 40

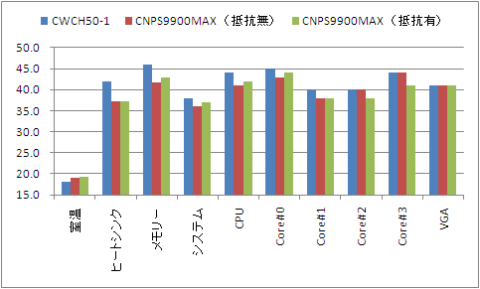

◆ OCCT中の温度
CWCH50-1 / CNPS9900MAX(抵抗無) / CNPS9900MAX(抵抗有)
ヒートシンク 41.9 / 37.2 / 37.2
メモリー 45.9 / 41.6 / 43
システム 38 / 36 / 37
CPU 44 / 41 / 42
Core#0 45 / 43 / 44
Core#1 40 / 38 / 38
Core#2 40 / 40 / 38
Core#3 44 / 44 / 41
VGA 41 / 41 / 41

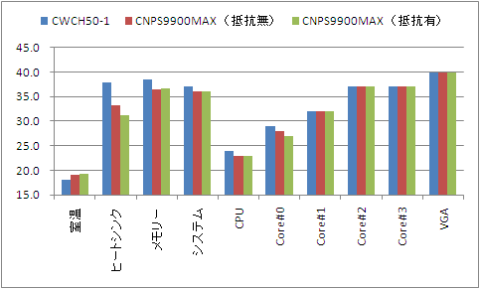

◆ OCCT後の安定時の温度
CWCH50-1 / CNPS9900MAX(抵抗無) / CNPS9900MAX(抵抗有)
ヒートシンク 37.8 / 33.3 / 31.2
メモリー 38.5 / 36.5 / 36.6
システム 37 / 36 / 36
CPU 24 / 23 / 23
Core#0 29 / 28 / 27
Core#1 32 / 32 / 32
Core#2 37 / 37 / 37
Core#3 37 / 37 / 37
VGA 40 / 40 / 40
☆★☆★ 冷却能力結果から分る性能 ☆★☆★
比較グラフを見て頂ければ、一目で分るように簡易水冷のCWCH50-1より冷えます。
特に、簡易水冷の弱点であるCPU周辺の温度が4~5℃程下がっています。
メモリーの表面温度も下がっていますので、エアフローによる周辺冷却が出来ているんですね。
その上で、OCCT中の温度も同等以上の冷却性能があります。
水漏れの心配もありません。
ただ、ファン交換が出来ないので、カスタマイズは出来ませんが・・・
抵抗有が抵抗無より冷えている場面がありますが、グリスが馴染んで来たのでしょうか?
☆★☆★ 動作音について ☆★☆★
CWCH50-1は、水冷の為にジージージーとポンプ音がします。
交換後は、当たり前ですがジージー音はしません。
ただ、静音になったかというと、CC600Tのケースファン音もありますので、ほぼ同等な気がします。
動作音については、動画の最後の方に載せていますので・・・比較しても、分りませんが
抵抗を挟む事により最大回転数が下がりましたが、ほぼ違いが分りません(汗)
◆◇◆ 取り付けについて ◆◇◆
大きな冷却フィンのおかげで、PCケース内での取り付けは骨が折れました。
骨折はしませんよ
比較的内部の広いCC600Tでコレなので、普通のケースの場合は大人しくMBを取りだして作業してください。
◆◇◆ 最後に ◆◇◆
冷却性能に文句はありませんね。
ただ、私は300W級のCPUを持っていませんので検証出来ませんが、ミドルクラスのCPUでは満足行く冷却性能があるのでは?と思います。
取り付けに若干手古摺る以外は、特に不満点はありません。
-
購入金額
0円
-
購入日
2010年12月頃
-
購入場所
ガトーさん
