簡易水冷クーラー Z68レビュー用に!

今回のZ68星雲レビュー用に購入しました。

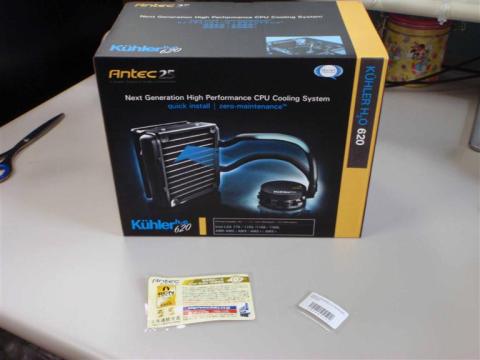

箱は結構がっしりした厚紙製。
パッケージ
パッケージ


中身もそこそこしっかり梱包されていますね。
内容
内容

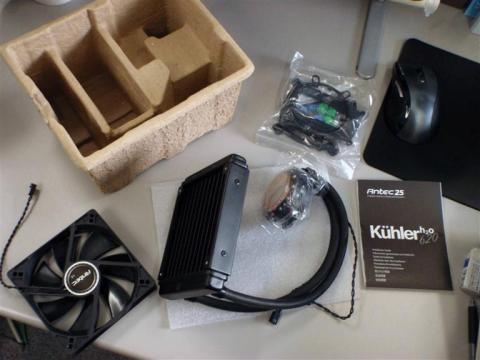

内容↓
・12cmファン
・ラジエーター+チューブ(ゴム製)+枕
・説明書
・部品etc

チューブはゴム製で堅いですが、そこそこ曲がりそうです。

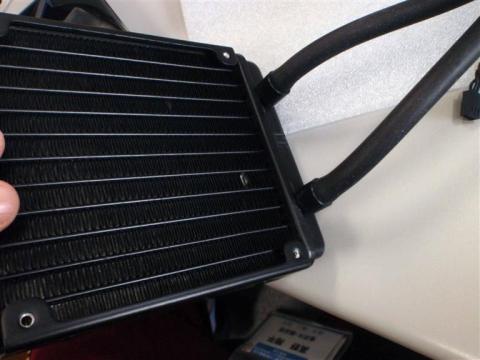

ラジエーターはバイクetcのラジエーター同様、強く触ると曲がりそう。
ってか、すでに曲がってる(´゚'ω゚`)
ラジエーター
ラジエーター

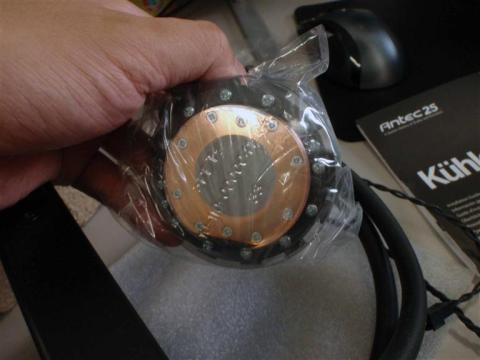

CPU水枕は銅製。最初からシリコングリスついてます。
枕

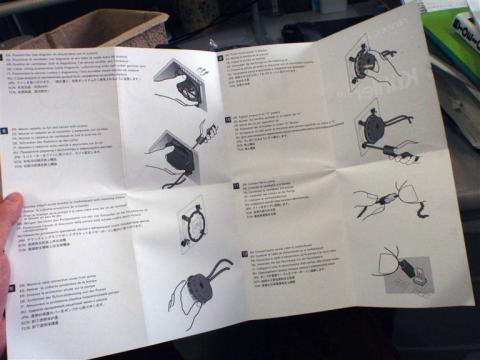

説明書は簡易的ですが、日本語も書いてあって初心者にも分かり易そう。
説明書
説明書



…現在作成中ですが、前言撤回。
この説明書は役に立たないです。

あとで説明書を作ってしまおう。

★説明★

分かりにくいかもしれませんがそれでも良ければ!

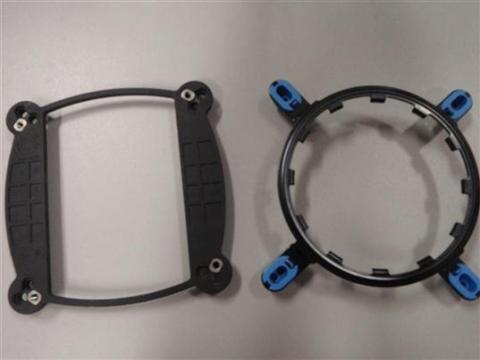

まずは写真1。
左のパーツにスペーサーと粘着テープを取り付ける。
粘着テープはこの裏側に、ですね。

右のパーツにはプラスチック製の部品を取り付けます。
Intelは青、AMDは緑です。
このときパーツのツメが内側になるように取り付けます。

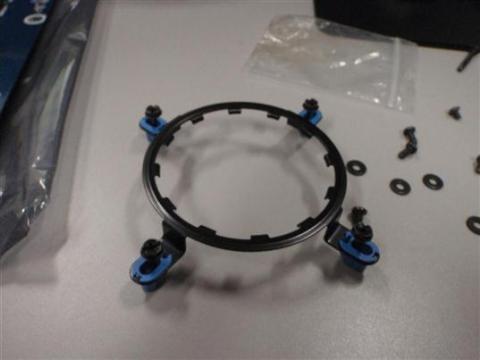

次に写真2。
ネジを取り付けます。ネジは真ん中が細いタイプを使用します。


次に写真3。
マザーボードの裏にスぺーサーを取り付けたパーツを接着します。
このスペーサーが表側からのぞいていますので、これにネジ止めします。
そして表側からスペーサーにネジを取り付けていきます。

このとき注意するのが、絶対に締め付けないこと。
締め付けてしまうとこの後水枕が取り付けられません(´・ω・`)

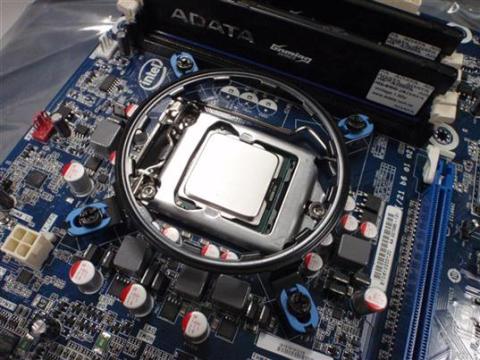

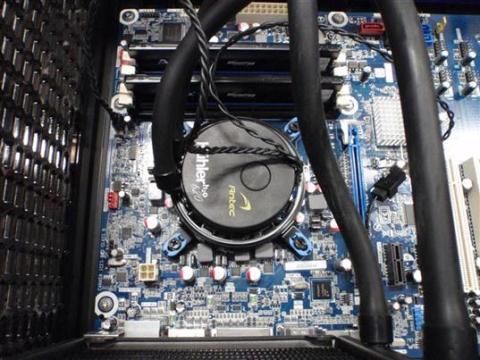

最後に写真4。
仮止めしたことで隙間があいていると思います。
水枕をCPUに取り付け、ツメが合致するように回転し…

無事完成です!

覚えてしまえば簡単ではありますね…。
説明書が悪いだけです( ・`ω・´)
  • 購入金額

    4,580円

  • 購入日

    2011年09月08日
