ついでにケースも到着しました。
とりあえず、簡単に組んで、Windows7 Home Premium 32bitをインストールしてみました。
エクスペリエンス
インストール後、パーティション分割してたデータ領域が、光学ドライブと競合していたので、ドライブレターを変更、割り当てたところ、Windowsが起動できなくなり、手間を取ってしまいました。
最終的に、OSディスクで起動して、修復して、無事起動できるようになりました。

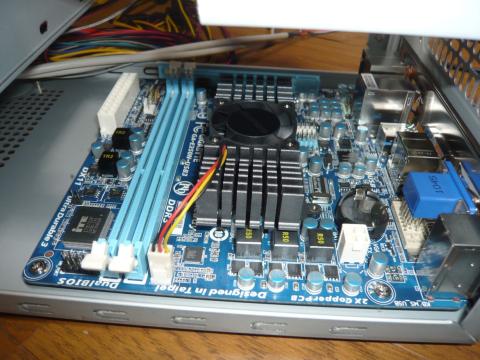

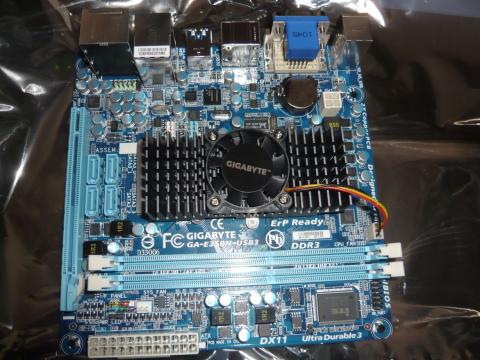

CPUクーラーは、ヒートシンクもファンも小さいので、発熱が小さいのかと思いきや、結構熱くなります。

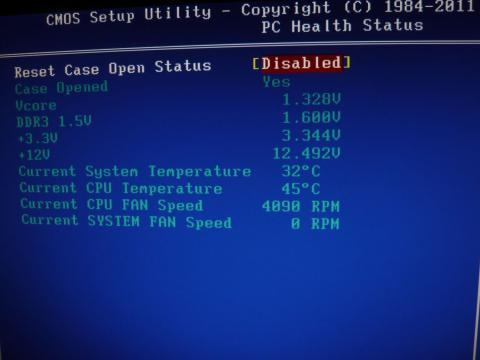

室温20℃ ケースオープン状態、アイドルBIOS読みで45℃でした。

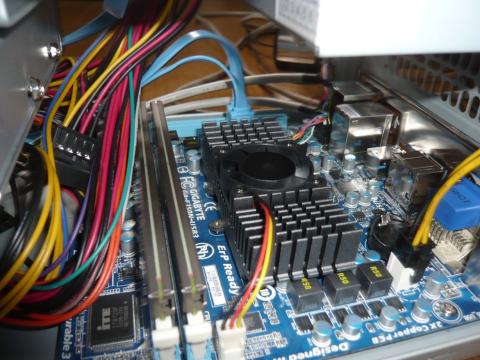

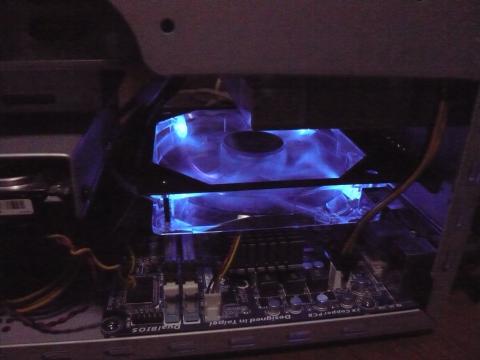

OSインストールして、ドライバ入れたり、少し負荷が掛かると、軽く60℃超えていくので、CPUクーラーの上に、余ってたLarkoolerのラジエータ用の12ｃｍファンを追加しました。

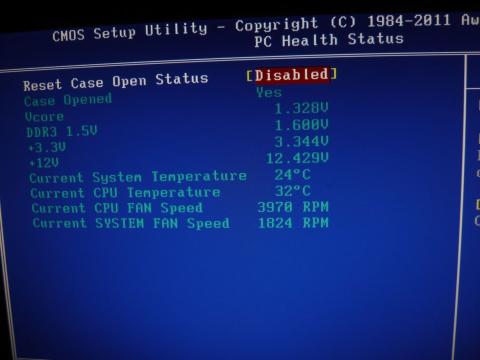

ファン追加でアイドル時30～32℃程度まで下がりました。
発熱より、ファンが弱すぎただけのようですね。
まだ、弄ってないので、これから弄ってみようともいます。
3/5 追記。

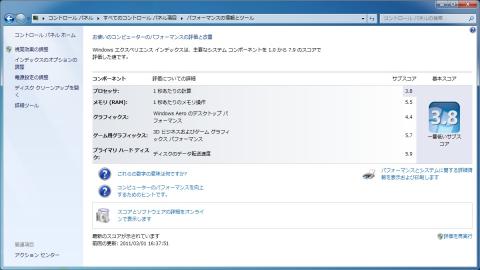

エクスペリエンスインデックス
エクスペリエンスインデックス 定格.jpg
せっかくBIOSにOC関係の設定項目があるので、OCしてみました。
結果からですと、ほんの少ししかOCできないですね。
このAPU、意外とVcore要求してくるし、クーラーは貧弱だし、多少上げたところで、性能向上が微々たるもの。
デフォルトでのSuper π1M

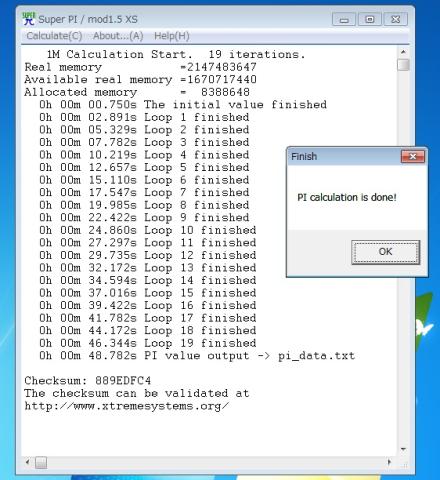

super pai 1M.jpg

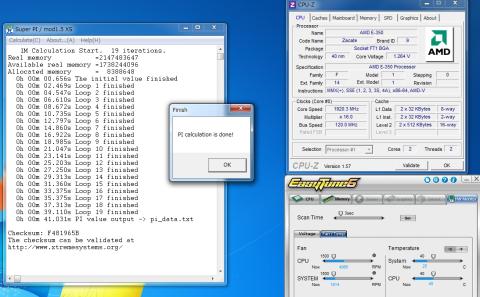

ベースクロックを120MHｚに上げてみた。
super pai 1M BCLK120.jpg

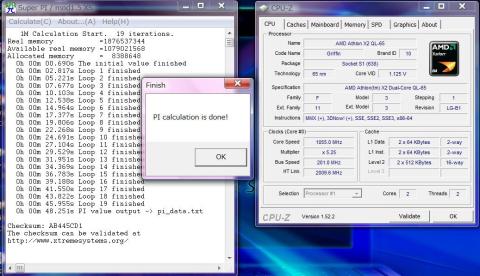

ついでに手持ちのラップトップPC（AS5536）
Super pai 1M.jpg
メモリクロックを1333MHｚに設定していると、ベースクロックに同調してクロックが上がるので、すぐに起動できなくなります。
メモリクロックを1066MHｚに下げて、ベースクロックを上げていくことになります。
今回は、1.92MHｚ（BCLK120MHｚ）でやめましたが、Vcoreを1.5V超えに設定すれば、2GHz程度までならOCできそうですが、この冷却装置での電圧上げ過ぎはちょっと怖いので止めました。
3D性能についても、微妙です。
GPU性能的には、以前までのオンボードよりはマシですが、省電力に振った分、かなり厳しい性能になっています。
3DM06 default.jpg
ついでに、PhenomⅡX6 1090Tを2コア1.6GHｚに制限して、880Gチップセット内蔵HD4250での3DMark06

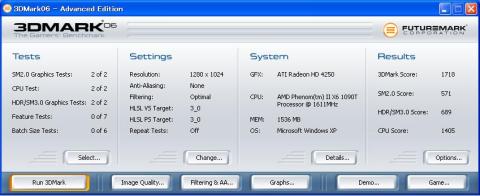

HD4250 PhenomⅡＸ2 1.6GHz.JPG
ちなみに、CPUデフォルトがこれ。
3DM06 HD4250+X6 1090Tdefault.JPG
CPUとGPUをOCしていって、一番良さそうなところが、BCLK110MHｚ、GPU560MHｚってところかな？

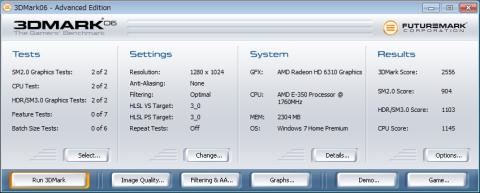

3DM06 BCLK110 IGP560.jpg
CPU、GPU共、これ以上上げても、スコアは変わらないか、下がっていきました。
今回は、こんなところで。
もうすぐ、WD1002FAEXが戻ってくるようなので、USB3.0とSATA3.0関係のテストをしてみようと思います。
-
