このマザーボードはフォームファクターにEVGAオリジナル規格のHPTX (381mm x 345.4mm)を採用し、非常に巨大なボードサイズとなっています。現状で対応PCケースは販売されていません。とりあえずこのマザーボードが収まるPCケースはLianli PC-P80Bのみです。
板自体の価格も高めですが、この独自規格のため購入を諦めた方も多いようです。（自分もそうでした。）
Lianli PC-P80Bは価格が高いのと、EVGA純正ケースが8月中にリリース予定とのことなので金銭的な面も含めて様子を見ることにしました。対応する電源もない状態なのでまともに動作するかも怪しい状況です(^-^;
一応、シールで封印されている補助電源コネクタにはOCするときやマルチGPU構成にするときに挿せと書いてあるので、定格で最小構成ならEPS+12Vの8pin x2でも動作するかもしれません。その辺りも検証していきたいと思います。
●7本のPCI-Ex8/x16スロットについて
nForce200チップを2個搭載することで7本のPCI-Ex8/x16スロットを実現しています。
説明書を確認してみたところx16動作に対応しているのは（上から）1番、3番、5番、7番の4本。2番、4番、6番はx8動作です。
1番、3番、5番をx16で動作させたい場合には、隣接する下段のx8スロットを使用しないことが条件となります。一番下の7番目はx16固定となっています。
4Way-SLIなどを構築する場合に合わせて設計されていることが分かります。もちろんすべてのPCI-Eスロットを使用することもできますので、実用面でも妥協のない作りと言えます。
●オンボードデバイスについて
「LGA1366 Xeon DPをOCできる」という事以外に興味がなかったのでオンボードデバイスについては、まったく気にしてませんでした。
確認してみたところ 「SATA 3.0（2ポート）、USB 3.0 （2ポート,NEC製）、オンボードサウンド（RealTek ALC889）、IEEE1394ヘッダーピン、nForce200（2チップ）」 と、主要な物はすべて搭載されています。
一般的なXeonマザーボードも４～５万円しますから割高というより、SR-2は意欲的な価格設定なことに気づきます。その意欲的な価格設定もHPTXという特殊なサイズによりPCケースも必要になるため、割高になってしまうといったところでしょうか。この点は残念です。
●動作検証
とりあえず初期不良確認のため動作確認はとらないといけないので、マナ板というか机の上に設置してXeonPCからパーツを移植して動作させてみました。
＜使用したパーツ一覧＞
・CPU：Xeon W5580 DP
・クーラー：SUPERMICRO SNK-P0040AP4 (鎌風の風PWM92cm,500～2500rpm)
・メモリ：DDR3-1333 24GB / 2GBx12
・ＶＧＡ：GeForce 8400GS 256MB
・電源：Silver Stone SST-ST1000-P (1000W)
マザーボードの動作テストということでHDDや光学ドライブは接続してません。電源は銀石の1000Wを使用してみました。接続はEPS+12V 8pin2本のみです。

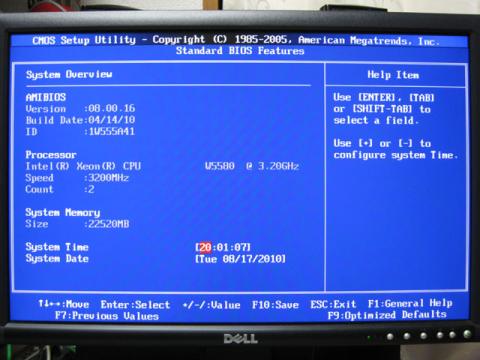

無事起動してBIOS画面を確認できました。CPUやメモリも正常に認識しています。マルチGPU環境を構築やCPUをOCしない場合には最低限の電源コネクタ(24pin＋8pin＋8pin)のみの接続で動作するようです。
●感想
一部シールをはがしていない状態ですが、動作テストですのでそのままにしています。実際に稼動させるにはPCケースは必須ですので、EVGAのオリジナルケースが出たときに移行する予定です。OCレビューなどはその時に追加していきたいと思います。
BIOSの設定項目や補助電源コネクタ関連など気になる部分がありましたら分かる範囲でしたら調べてお答えしますのでお気軽にコメントください。
-
購入金額
0円
-
購入日
2010年08月頃
-
購入場所
ネイエフさん
2010/08/18
中央のファンも主張していてすごさを強調してます
これで組むととんでもないマシンができそうですね
Sheltieさん
2010/08/18
980Xに惨敗してしまったW5580に花を持たせたい・・・と言うのは言いすぎですが、ダイナマイトレビューの980Xのレビュワーに選考していただいたおかげでXeon DPと980Xの夢の対決が実現しましたので、そのお礼もかねて更なる比較を行ってみたい（もちろん自分が使ってみたいというのが一番の理由です）と思い購入してみました。
OC耐性についてはBLCK200MHzは普通に回るという情報はありますので電源周りにトラブルがなければ凄いPCが組めそうですね。GPU関係では手持ちのGPU5970+5870+5870での4Wayを試してみる予定でいます。あとはケースをなんとかしないと・・・(>_<)
4453さん
2010/08/18
やばい情報を聞いてしまった(((((；ﾟДﾟ)))))
Sheltieさん
2010/08/18
現物を確認していないのでネット情報なのですが、下段の3箇所のネジ穴が開いていないので多少工夫は必要みたいですがきちんと収まるそうです。（一応各メーカーとも公式に対応と発表していないのでサポート外になると思います）
PC-P80Rも同形状のはずですから・・・こうなったらSR-2買うしかないですね！
実はPC-P80Bの購入も検討したのですが、4453 さんのレビューにも書かれているアルミケース特有の弱点「ネジ山潰れ」が少し心配なのでEVGAのオリジナルケースのリリースに期待して様子を見ているところです。
以前、星○ケースに重いGPU入れていたらボードの重さで自然にネジ山が潰れてしまった経験あります(^-^;
s3zm4rさん
2010/08/18
Sheltieさん
2010/08/18
BIOSメニューは一通り眺めてみましたがAsusライクで使いやすそうです。OC設定についてはまだ試してないので癖などがあるのかどうか気になるところです。
uraさん
2010/08/26
X5680*2 4.25～4.55Ghz，EVGA 480 HydroCopper 4Way SLIで運用しています。
とても良いマザーですね。
初期不良の報告が結構上がっていますが、運よく問題なく動いています。
４号でWEI]の値がAll 7.9になりました。
24スレッド対応のアプリだとサブ機２号の980X 4.6Ghzがかなり遅く感じます。
同マザーを使用している人が少ないので、色々情報交換していきましょう。
Sheltieさん
2010/08/26
uraさん、はじめまして。
X5680 DPの24スレッド良いですね。480 4WaySLIも凄すぎです！
8月に販売予定との噂のEVGAのオリジナルPCケースとあわせてW5580 DPのOCテスト用に購入しようと待っていたのですが、なかなか情報が出ないので我慢できずにボードを先に購入してしまいました。
確かにSR-2の初期不良の話はよく聞きますね。ボードのたわみにも弱いという話も聞きました。電源周りで相性などが出やすいのかと思っていたのですが、定格動作なら最低限のコネクタのみですんなり動作したので初期不良確認と共に安心しました。
まだマナ板状態の仮設置の状態ですので恐縮ですが、よろしくお願いします。
uraさん
2010/08/28
ケースですが、PC-P80Bも噂されているEVGA，クーラーマスターのケースも電源搭載が１台だけのようで自分の環境では無理ですね。
ラジエーターも外付けにするにしてもIN，OUTあわせるとチューブが6本になるので諦めました。
せめてベンチ台だけでも作ろうとアクリル板を購入してきました。
これからマザーの水冷ブロック取付とベンチ台の製作に入ります。
ケースですが、下記がSR-2可能です。輸入はされていませんが数名の方が個人輸入でつっかっているようです。２電源も可能ですので一度除いてみてください。
・Mountain Mods
http://www.mountainmods.com/extended-ascension-cyo-p-493....
・Danger Den
http://www.dangerden.com/store/dd-double-wide-tower-21-bl...
Sheltieさん
2010/08/30
リンク先の製品拝見しました。どちらのケースも日本国内にはないインパクトのあるデザインですね。
PC-P80Bは現行製品で唯一対応ですから悩みましたがアルミフレームは以前WindyのPCケースでGTX 260を挿していたときにカードの重さでネジ山が潰れたという経験がありまして、重くてもフレームはスチール製の製品をと考えて購入を取りやめました。
1000Wクラスの電源が販売されたあたりから電源2台取り付け可能なPCケースは少なくなってしまったように思います。EVGAとクーラーマスターの新製品もその流れでしょうか。GTX 480の4Wayではさすがに電源1台では足りないですし、EVGAオリジナルケースは新規投入ですから複数の電源を搭載できるようなデザインのほうが理想ですよね。XL-ATX対応ケースなども少しづつ増えてきましたのでHPTX対応ケースのラインナップ充実にも期待ということで。
