LSW3-GT-5NS/BK 外箱
ギガハブは、Logitec LAN-GSW05/PC
を使用していますが、大柄なプラスチック筐体のACアダプタタイプ。PCデスクの棚の下面にマグネットで貼り付けているのですが、インジケータランプがとても明るく、寝室に設置したPCデスクの足元がほんのり明るくなっていましたｗ
これは、電源内蔵のコンパクトな金属筐体で、評判も良いので、入れ替えることにしました。
入れ替えにあたって、8ポートへの変更も考えたのですが、現状の接続機器なら4ポートで足りるので、コンパクトさを優先し、引き続き5ポートにしました。
電源内蔵なので、ACコードがスッキリするのが良いですね。

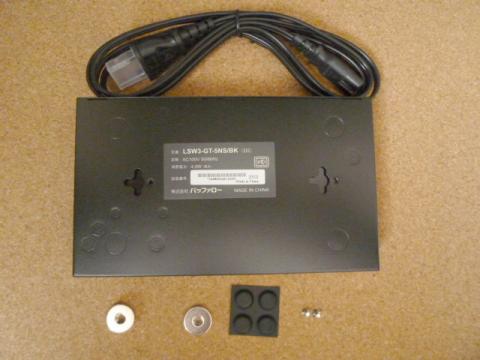

背面に取り付けるマグネットと、ゴム足が付属しています。
本体と付属品

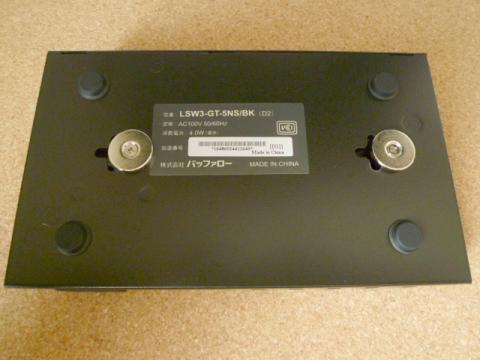

マグネット使用時も、ゴム足は付けるように記載されています。
マグネット、ゴム足の取り付け

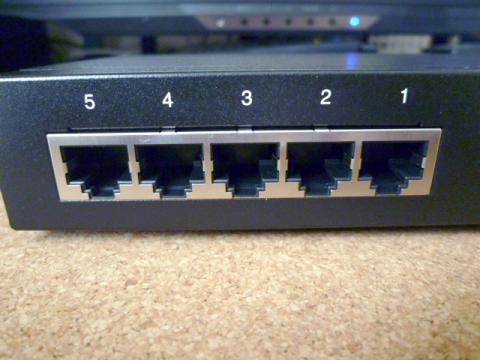

5つのポートは、AUTO-MDIX対応で、1000Mbps/100Mbps/10Mbpsに対応しています。
5つのLANポート

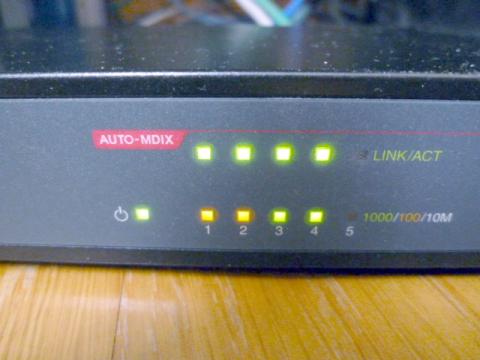

正面にあるインジケータでは、上のLEDで各ポートのリンク状態を表示し、下のLEDの発光色でリンク速度を表します。
インジケーター
リンク速度が1000Mbps（ギガビット）時は緑、100Mbpsで橙、10Mbpsだと消灯となります・・・
現在各ポートに接続されているのは、1：1階のルーター、2：AQUOS、3：USBデバイスサーバー、4：自作PCなんですが、ポート1と2が橙・・・
えっ？
1階のルータとのリンク速度が100Mbpsとはどういうこと？
壁のLANコンセントに差し込んだLANケーブルを挿し直してみると・・・
リンクランプが消えました。
えぇぇぇ～
そこから格闘が開始されました。
LANケーブルを抜き差しすると、リンクランプが付いたり消えたり。
一瞬なら1000Mbpsを表す緑が点灯するものの、消えてしまったり、点灯したと思ったら100Mbpsを表す橙になってしまう・・・
壁のLANコンセントを外してよく見ると、橙のラインと、橙/白のラインが交差しているような気が・・・
一度配線を外してみると、8本あるラインの一本がうまく配線されていませんでした。
配線しなおすと、やっと1000Gbps接続を示す緑の点灯に変わりました。
って、業者の配線ミスに9年間気付かないままだった・・・orz

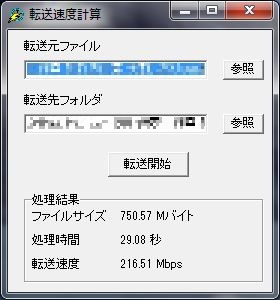

転送速度計測 というフリーソフトを使って、LAN内の転送速度を計測してみました。
1F NAS → 2F自作PC間：約200Mbps
1F NAS → 2F
2F自作PC → 1F R631（有線）間：約850Mbps
1Fのルーターにdynabook R631を有線接続したところ、自作PCとの間で約850Mbpsで通信できました。
約1.5GBのファイルをコピーするのにかかった時間は、15秒足らず。改めてギガビットの速さを実感しました。（当初、約100MBのファイルで確認し、一瞬で終わってしまい、操作を間違えたと思いましたｗ）
フレッツ光ネクスト・ハイスピードの速度も計測してみましたが、85Mbps前後で変わりませんでした。
ちなみに、無線だと・・・
R631 802.11n → NAS：約72Mbps
R631 802.11n → 自作PC：約82Mbps
300Mbps接続できていますが、実効速度は80Mbps程度で、100BASE-TXの有線とほぼ同等ですね。
今回、ハブを入れ替えたことによって、思ってもいなかった不具合を見つけることができ、今まで以上に快適なLAN環境（といっても、本来の姿ですが・・・）にするここができました。
今までのハブは、1Fで、ひかりTV用に使う予定です。
6/2 追記 ****************************************************

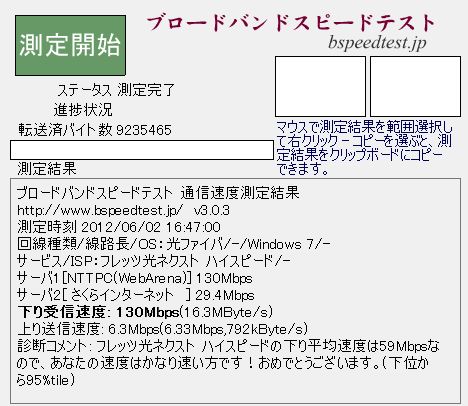

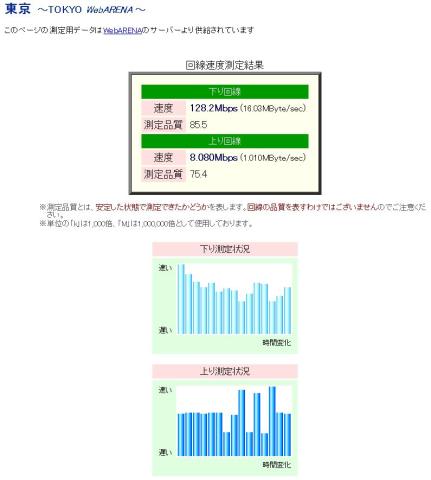

インターネット接続設定見直し後
下り130Mbps
下り128.2Mbps
-
購入金額
3,045円
-
購入日
2012年05月26日
-
購入場所
amazon
リーダーさん
2012/06/01
自力で配線を直せるのもすごいですが・・・！
退会したユーザーさん
2012/06/01
今まで気づかなかったと言う事は、
実際問題として速度的には問題無かったと！？
ねおさん
2012/06/01
今までは、リンク速度に気付きませんでした(^^;;
まぁ、100Mbpsでは通信できていたので、大勢に影響無かったのは事実ですが、NASを1階に移動してから、転送が遅くなった気がしていたのは内緒です(^^;;
ねおさん
2012/06/01
たまたま、100Mbpsでは通信できていたってことです(^^;;
リンさん
2012/06/01
ギガクラスのファイル電送が15秒は快適ですね！
私も見直ししたい(>_<)
ねおさん
2012/06/01
1000Mbps＝125MB/sなので、HDDだとボトルネックになる可能性がある速度です。
双方ともにSSDだと、ローカルでのHDD間コピーと遜色ないどころか、同一ディスク別パーティションのコピーよりも速いレベルですね。
harmankardonさん
2012/06/01
でも，ケーブルがCat5eなら，配線はどちらも同じような気がするのですが．
ねおさん
2012/06/02
> ケーブルがCat5eなら，配線はどちらも同じような気がするのですが．
そこが、原理・原則と現実の違いなのかもしれません。
そもそも、今まで100Baseで通信できていたのが不思議なところです・・・
