この度はジグソープレミアムレビュー「GIGABYTE 板祭リターンズ Vol.02」に御選出を頂き有難う御座います｡
この様な機会を下さったzigsow様、日本ギガバイト様､CFD販売様に心より御礼申し上げます｡
今回レビューさせたいただくRADEON 7770ですが､RADEON7000シリーズのミドルレンジの製品で､コードネーム｢Cape Verde｣を採用した製品｡RADEON7000シリーズには､ハイエンドの7900シリーズとミドルハイ7800シリーズがあり､今回のレビュー製品は一番下位の製品群になります｡
7770搭載の｢Cape Verde｣コアは､64基のStream Processorsと4基のテクスチャユニットなどで構成されるCompute Unitを最大で10基備え、7900シリーズの｢Tahiti｣コアと同じ第9世代のテッセレーターをジオメトリエンジン内に備える。メモリインターフェイスには、GDDR5対応の64bitメモリコントローラを2基備え、128bit幅でグラフィックスメモリと接続する。
他には､インターフェイスにはPCI Express 3.0を採用し、省電力機能の「AMD ZeroCore Power Technology」や、4K解像度(4,096×2,160)に対応した映像出力ポート(HDMI 1.4a 3GHz、およびDisplayPort 1.2 HBR2)、手振れ補正機能「AMD Steady Video 2.0」など、GCNアーキテクチャ採用のRadeon HD 7000シリーズでサポートされた新機能に対応します｡
と能書きはこれぐらいで､早速レビューに入ります｡

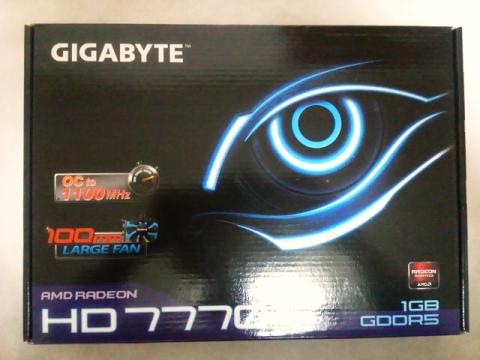

まずは製品の外観から。
ビデオカード本体以外に､取説､ドライバCD、4Pinペリフェラル×2-6PinPCI Express補助電源変換が付属しています｡
ビデオカードの長さは､212㎜と長くはありません｡一般的なミドルタワーケースならまず収まると思います｡ただし､ロープロファイルには対応してませんので､スリムタイプのケースには搭載出来ないでしょう｡

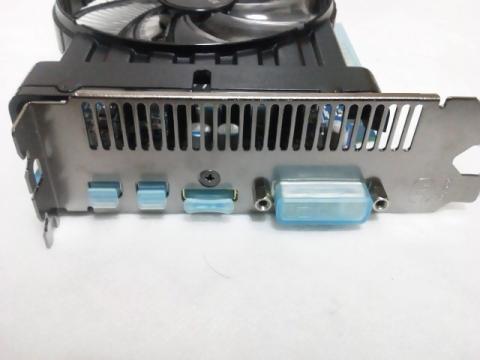

2スロット仕様で､出力はHDMI×1、DVI-I×1、Mini DisplayPort×2となっています｡
補助電源は､6PinPCI Expressが1つ必要となります｡
今回のプレミアムレビューの必須のお題は､｢100mmオリジナルクーラーの冷却性能、騒音、デザインについて｣でした｡
まず冷却性能とデザイン｡
今回お題以外でベンチマークを実施しましたが､比較がないといけないので､こちらと比較しました｡
そちらの製品レビューをご覧になってもわかるように､比較対象のビデオカードが冷却性能の優れた製品です｡

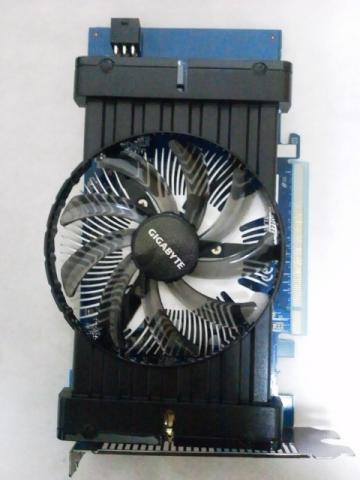

レビュー製品は100㎜ファンでコア､メモリにはアルミのヒートシンク｡カバーはプラスチックのあっさりとしたデザイン｡見た目だけで判断するなら､比較対象の6850のほうが冷えそうです｡しかし､レビュー製品の冷却性能が劣るとまずい､大人の事情がありますので､祈りつつ比較してみました｡
結果はこちら｡
温度に関しては誤差の範囲以内｡消費電力が若干下がってるのがGoodですね｡
さて騒音ですが､これを文字だけで表現するとなると､｢思ったより静か｣｢快適｣とかになるんでしょうが､何か表現出来るものがないかと探しました｡
ありました！！
アンドロイドスマートフォンを使って､音量を測定してくれるアプリです｡
それでは早速測定してまいります｡
まず測定場所の私のPC部屋の生活騒音です｡窓は閉め切って､電器製品などの騒音の元となるものは一切起動してません｡当然PCもです｡
生活騒音
私の家は大きい幹線道路から50mほど入った住宅街です｡一般的な生活騒音でしょうね｡
次にビデオカードのファンのみを回転させました｡｢えｯ!?どうやってビデオカードだけのファンを回転させたの？｣と思われるでしょう｡CPUファンとケースファンは手動で切りました｡残るは電源のファンです｡
このようにして､ファンを止めました｡
電源を解体してファンの端子を外しても良かったんですが､面倒くさいので､細いドライバをフィンの間から差し込みました｡
これでビデオカードだけのファンを回転させることができました｡
結果はこちら｡

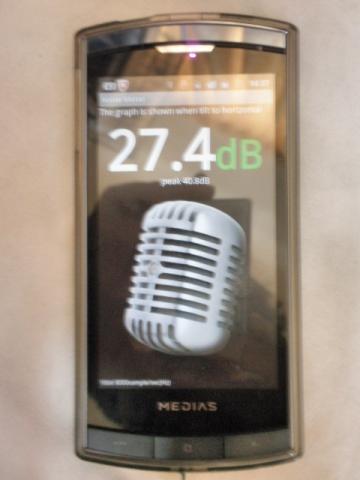

ビデオカードのみ
少し騒音レベルは上がってますが､今回騒音測定をして思ったのが､家の前の道を車が通っただけで､35ｄB前後まで上がります｡またデジカメでピントを合わせる時に鳴る｢ピ、ピッ！｣って音でも､35ｄBまで上がります｡参考にしてみてください｡ちなみにビデオカードのみではOS起動出来ませんので､BIOS起動までで測定しました｡
次にOSを起動した状態です｡PCに搭載されてるすべてのファンが回転した状態です｡
結果はこちら｡
PC起動
35ｄB前後という結果になりました｡先ほどビデオカードだけのファンを回転させた時より騒音が大きいということは､つまりビデオカード以外のCPUファン､ケースファン､電源ファンの発する騒音のほうがビデオカードのファンの騒音より大きいということですね｡
騒音が大きくなった原因は､恐らくこちらのCPUクーラーだと思います｡
静かなんですが､独特の高周波の音を発します｡
以上でお題は終了します｡
これからはビデオカードの性能の比較をして参ります｡
性能比較は先ほど使ったこちらのビデオカードを使います｡
比較はそれぞれの定格クロックと､それぞれオーバークロックした状態で比較します｡
定格比較
まずは定格での比較です｡左が6850、右が7770です｡それぞれの製品がリファレンスよりオーバークロックした製品なので､定格とは言えないかもしれませんが､製品での定格という意味で考えてください｡
結果はわずかながら6850が勝ってます｡しかし誤差の範囲内で､同等と言えるスコアとなりました｡
次にオーバークロックした状態での比較です｡
6850はコアクロック･メモリクロック共に5％オーバークロックしてます｡
7770も同じようにしたかったんですが､5％のオーバークロックをすると､3D Mark Vantageが完走しませんでした｡よって､コアクロック･メモリクロック共に3％オーバークロックとしました｡
結果はこちら｡

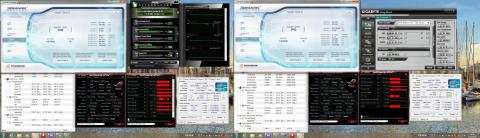

OC比較
2％のオーバークロックのマージンを考えれば､互角といったところでしょう｡ちなみに今回の7770ですが､先ほども述べたとおり､既にリファレンスからオーバークロックした製品です｡よって､更なるオーバークロックのマージンは極めて少ないように思われます｡
性能比較の最後に参考までに､PCIE Gen3でのベンチマーク結果です｡
今回の7770は冒頭述べたとおり､PCIE Gen3に対応してます｡しかしこの性能を活かせるのは､PCIE Gen3対応のマザーボードと、第3世代intelコアシリーズ必要になります｡
ということで､こちらのCPUとマザーボードを使いました｡
結果は7770定格での状態です｡
7770定格gen3
上で定格での比較した時とほぼ変わりませんでした｡このあたりですが､ひょっとしたら上位版のビデオカードでは多少変わってくるのかもしれません｡しかし､そうしたハイパフォーマンスモデルを持ち合わせていませんので､あくまで推測になります｡
あと消費電力も計測したかったんですが､手持ちのワットメーターが調子が悪く計測出来ませんでした｡
HW Monitorを見る限り､ビデオカード単体で若干の省電力になってますが､システム全体では恐らくわずかだと思います｡
ついでになりますが､添付のユーティリティを紹介します｡

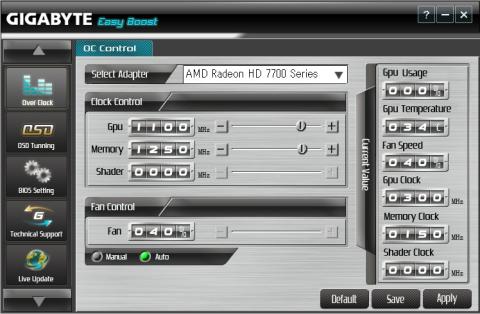

これが起動したところです｡コアクロック･メモリクロックを調整出来ます｡またファンの回転数も任意に設定出来ます｡今回ベンチマークをかけてみた気付いたんですが､このビデオカードのファン回転数は私が見る限り､40％で固定になってるようです｡高負荷時にも騒音も変わりませんでした｡高負荷の作業をする場合は､こちらで回転数を上げたほうがいいかもしれません｡
またこのユーティリティから､ビデオカードのファームのアップデートもできます｡Sheltieさんの日記で目にして､最初にアップデートをして､レビューに入りました｡貴重な情報ありがとうございます。
今回レビューさせていただいた7770を使ってみて､いわゆるエントリーモデルであっても､前世代のミドルレンジの製品に引けを取らないパフォーマンスを見せつけて､正直ビックリしました｡上位版の7800シリーズだとしたら､どんなことになるんでしょう｡
只今エントリーモデルと言いましたが､発売間もないこともあって､エントリーモデルでも結構いい値がします｡ことGIGABYTEの製品に至っては､まだ6850のほうが高いですが､他のメーカーになると逆転現象が起きてます｡つまり､他メーカーだと前世代のミドルレンジの6850のほうが安い｡
このあたりが購入するに当たって､悩ましいところでしょうね｡せめて6850と同価格帯になれば､新しいチップが搭載されたビデオカードを買われると思います｡
最後に興味深い結果をお見せしてレビューを終わりたいと思います｡
Windowsエクスペリエンスインデックス比較
左が6850、右が7770です｡3D Mark Vantageでのスコアも互角でしたが､Windowsエクスペリエンスインデックスの比較では､グラフィック､ゲーム用グラフィック共に｢0.2｣下がりました｡
何故このような結果になったかは､凡人の私には理解出来ません｡
ということで､見苦しいレビューとなりましたが､以上で終わります｡
ありがとうございましたm(_ _)m
5/6追記

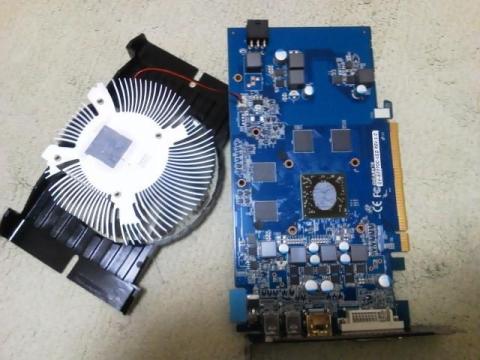

クーラーを外してみました｡
グリスがてんこ盛り状態｡
早速キレイに除去して､手持ちのグリスを塗りました｡
そして3D Mark Vantageを走らせて､HW Monitorで観察してみました｡
グリス塗り直し
高負荷時でも7℃ぐらい下がりました｡
しかし､グリスのてんこ盛りは良くないですね(^^ゞ
