"GIGABYTE HD Experience Series"に属する，Radeon HD7770 GHｚ Edition GPUを搭載したビデオカードです．
DirectX 11.1とPCI-Express 3.0に対応してします．また，マルチGPUであるCrossFireXと，最大4画面の同時出力が可能なマルチディスプレイ技術”Eyfinity”にも対応しています．
これにより，ミドルレンジVGAでありながら，ハイエンド環境が構築可能です．
GPUコアクロックが，１．０GHｚから１．１GHｚへ，メモリークロックが，４．５GHｚから５．０GHｚへそれぞれ，オーバークロックされています．
また，１００mmの大型冷却ファンのオリジナル仕様で，高い冷却効果と静音化が図られています．

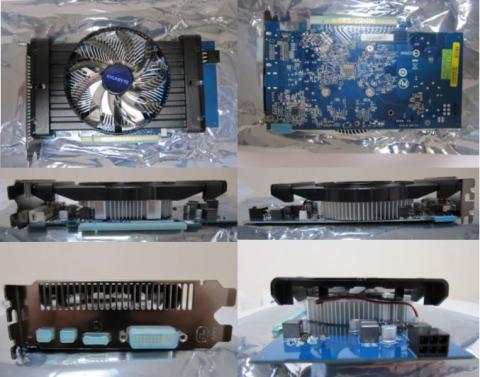

外観
実際，この100mmファンは，とても静かです．
2pin仕様のファンなので，どれくらいの回転数なのかわかりませんが，通常時，EnermaxのUTP12Pより，少しうるさい程度です．
また，このビデオカードは補助電源が6ピン1個です．
要求電源容量も４５０Wですので，とても扱いやすいと思います．
カード長も２１２ｍｍしかありません．6ピン補助電源コネクタが長手方向（マザーボードに平行）ですが，邪魔になりません．

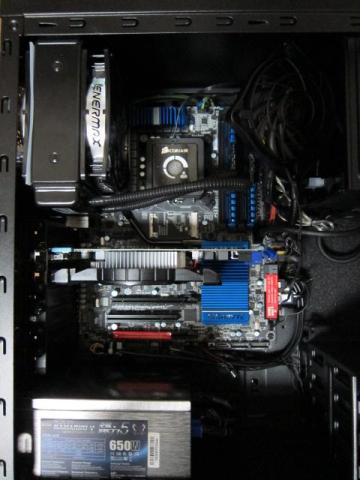

静音ケースへのGV-R777OC-1GD組み込み
ＧＶ－Ｒ７７７ＯＣ－１ＧＤで，指示されたレビューテーマは，以下の２項目です．
①100mmオリジナルクーラーの冷却性能、騒音、デザインについて
②OC/PCIE Gen3によるパフォーマンスについて（3DMarkなど各種VGAベンチをご掲載ください）
①は必須で，②は可能な場合になっています．

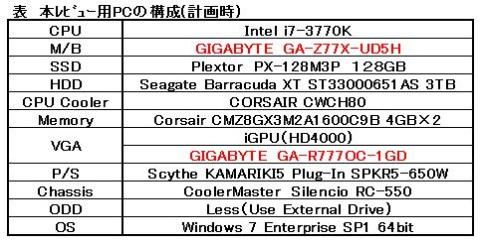

今回，表に示すようなＰＣスペックで検証するのですが，普通にベンチを取って，掲載するだけでは，読んでいても面白くないと思います．
そこで，裏テーマを設定します．
Ｌｕｃｉｄ Ｖｉｒｔｕ ＭＶＰは，マザーボードの機能ですが，こちらでも検証します．
２世代前のハイエンドＧＰＵと新世代のミドルレンジＧＰＵと，Ｖｉｒｔｕ ＭＶＰの力を借りて，ガチ勝負します．
比較用ＨＤ５８７０は，MUSASHI換装（ZORO仕様)のHD5870(OC)です．
プラットホームは同じものと使った方が，ビデオカード自体の比較になると思いますが，ここではあえてプラットホームも異なるPCで比較します．
これは，Z68/i7-2600K/HD5870とZ77/i7-3770K/HD7770を比較した方が，実際に使用しているユーザーの方にとってはわかりやすいと思ったからです．
Ｖｉｒｔｕ ＭＶＰの実力検証も含め，Z77に変更するか悩んでいる方や，VGAの買換を悩んでいる方には，参考になると思います．
と，ここまで計画しましたが，Z77のマザーボードの問題で，比較検証できていません．
そこで，この裏テーマは，追加検証する事にして，普通に検証することに変更しました．
Z68/Gen3で，i7-2600K／i7-3770K，およびHD5870/HD7770のクロスレビューを行います．
CPUの交換が入るため，ちょっと面倒ですが，みなさんの参考になると思い，決行します．
このときの，ＰＣ仕様はこんな感じです．
メインＰＣを使用してしまいました．
使用するベンチは，以下のものです．
Windows Experience Index
PCMark7
３DMark Vantage
３DMark１１
FF14(High)
PSO2(Default)
OCCT4
一応クロックを揃えるため，ｉ７－２６００Ｋは３．９GHｚにOCしていますが，ｉ７－３７７０Ｋは定格です．
HD5870は，GPU：900MHz/MEM：1300MHzにOC品です．
HD7770は，GPU：1100MHz/MEM：1250MHzのままです．
CCCは，最新のCatalyst １２．４で，すべて再取得しました．
①Windows エクスペリエンス インデックス
ちょっと，気になる点はありますが，R7770OCは，CPUに関係なく７．６が出ています．
②ＰＣＭａｒｋ７
ｉ７－３７７０Ｋ＋ＨＤ５８７０の組み合わせ時のみ，ＰＣＭａｒｋ７結果が取得出来ませんでした．
Ｖｉｄｅｏ Playback評価画面が無限ループになり，終わりませんでした．
Ｒ７７７ＯＣも検討しています．
③３ＤＭａｒｋ Ｖａｎｔａｇｅ
Ｒ７７７ＯＣは，Ｉｖｙ（Ｇｅｎ３）との相性がいいようです．
④３ＤＭａｒｋ１１
ＨＤ５８７０には勝てませんが，Ｒ７７７ＯＣは，Ｉｖｙ（Ｇｅｎ３）との相性がいい事がわかります．
⑤Ｆａｎａｌ Ｆａｎｔａｓｙ １４ Ｂｅｎｃｈｍａｒｋ
Ｈｉｇｈでのスコアですが，ＨＤ５８７０強しです．
ＣＰＵの差はほとんど見られません．誤差範囲なのかもしれませんが，組み合わせがあるかも？です．
⑥PHANTASY STAR ONLINE 2 Ｂｅｎｃｈｍａｒｋ
デフォルト設定のままで，計測しました．
Ｓａｎｄｙのほうが，結果がよいですが，ここでもＨＤ５８７０は強いです．
⑦ＧＰＵ温度
ＯＣＣＴ（ＧＰＵ）１０分後の測定結果です．
５分以降はほとんど温度が上がらないので，ケース温度が上昇しなければ，このくらいの温度を保てそうです．
６５℃以下ですから，長時間酷使しても，安心です．１００mmの大型ファンの威力だと思います．
⑧消費電力

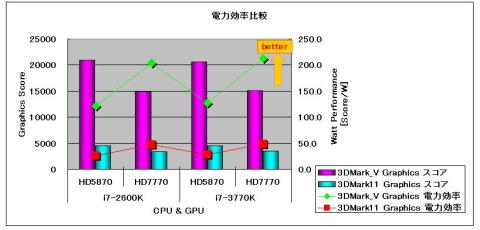

同じく，OCCT(GPU)時の消費電力です．ピーク時からアイドル時を引いて，GPUの換算消費電力としています(厳密には違います)．
Ivyのほうが，アイドル時の消費電力が大きい（？）ので，GPU換算電力が低くなっていますが，HD7770は圧倒的低消費電力です．
OCCT(GPU)時，HD5870は２２２ｆｐｓ，R777OCは１２０ｆｐｓ程度出ていました．
これを換算消費電力で割ると，HD5870が１．２８，R777OCが１．６４となり，電力効率がHD7770の方が圧倒的に高いです．
どれくらいの性能をビデオカードに求めるかは人それぞれですが，R777OCは電力パフォーマンスがとても良い事がわかります．
電力効率
GV-R777OC-1GDのまとめです．
・小さくて取り付けやすく，PCケースを選ばない
・6ピン補助電源1本あれば良く，電源要求は４５０Wなので，敷居が低く，導入しやすい
・小さいボディに100mm大型ファンで，静かに冷やしてくれる
・電力パフォーマンスが高いので，Windows エクスペリエンス インデックス ７．６クラスのビデオカードとしては，とても魅力的
・Ｇｅｎ３対応なので，今後さらにパフォーマンスが向上する可能性がある
以上のような，結果になりました．
どれくらいの性能をビデオカードに求めるかは人それぞれですが，間違いなくお勧めできるビデオカードです．
静音PCにもピッタリです．
【2012.05.22 検証結果追加】
裏テーマを検証しました．
GA-Z77X-UD5HのVirtu MVPの動作が完全ではありませんが，データが取れましたので，比較します．
比較は，Z77/i7-3770K/HD7770（OC)の組み合わせ（新）と，Z68/i7-2600K/HD5870(OC)の組み合わせ（旧）で，グラフィックスコアを比較します．
ただし，このままでは，旧が有利となってしましますので，新は秘密兵器Virtu MVPを投入します．
この組み合わせで，いざ，勝負です．

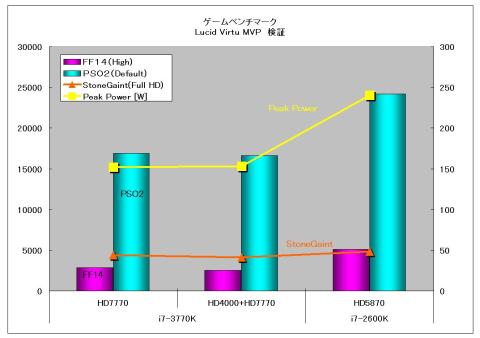

まずは，ゲームベンチを比較します．
FF14（High)，PSO2（Default)，Stone Giant DX11の３つです．
GA-Z77X-UD5HのVirtu MVPのところでも記載しましたが，この3種のゲームベンチは不向きなようで，結果が出ていません．
gameベンチ Virtu検証

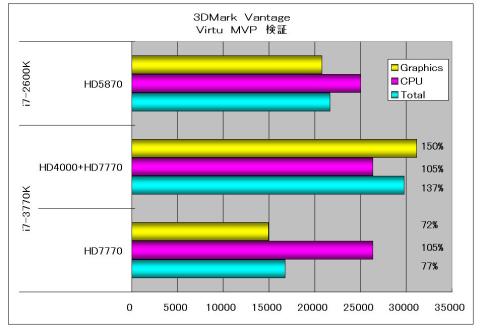

次に，3DMark Vantageです．
こちらは，Virtu MVPの効果で，勝利する事が出来ました．しかも，圧勝です．
元々の性能差は，７０～８０％位なので，凄い効果だという事がわかります．
3DMark_V Virtu検証
最後に，3DMark11です．
グラフィック性能では，７６％しかなかったものが，Virtu MVPの効果で，１１２％に向上し，逆転です．

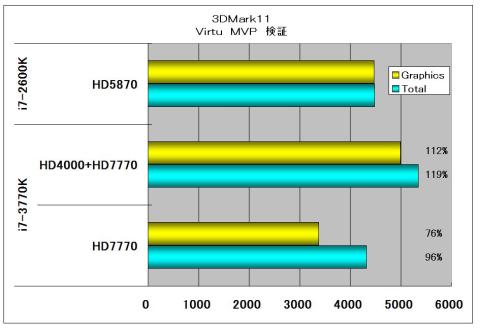

3DMark11 Virtu検証
ベンチ番長では仕方ないですが，ゲームタイトルによっては，Virtu MVPが有効に働き，HD7770でもHD5870に勝てる可能性が十分ある事がわかりました．
これは，凄い可能性を秘めています．
この評価時，マザーボードの状態が良くなかったので，Virtu MVPの動作も不安定でした．ゲームベンチでも本当は有効に働く可能性もあります．
５．謝辞
日本ギガバイト株式会社，CFD販売株式会社，ならびにzigsowの関係者の皆様，この度は貴重なレビューの機会を与えていただき，感謝いたします．また，選出にあたり，おもの立ちの皆さんをはじめ，zigsow住人の方々，いつもありがとうございます．
【２０１２．５．１３ 追記】
ナンチャンさんのアドバイスで，サーマルグリスを塗り直しました．
結果，６４→６０℃となりました．
ついでに，1.15GHzまでOCさせてみました（１．２０GHｚは，落ちました）．

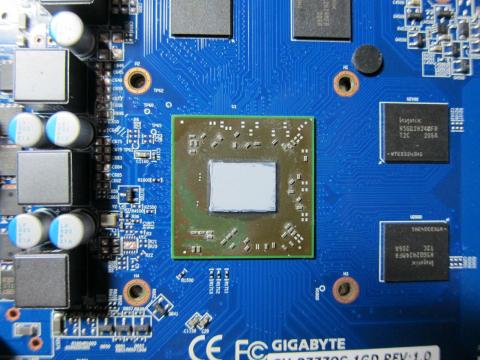

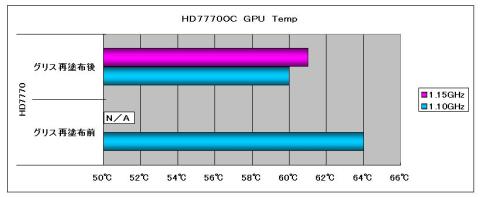

グリス再塗布
確かに，ＡＬ放熱パッドD部にはグリスはいっぱい塗ってありましたが，ＧＰＵとの接触面にはあまりグリスが載っている状態ではなく，かなり押し広げられていました．

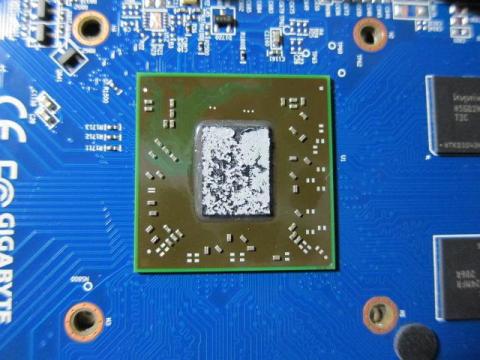

PGU側オリジナルグリス

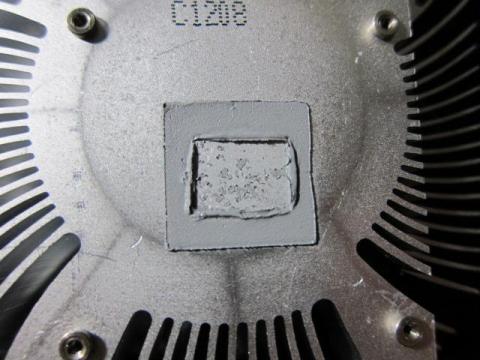

放熱パッド側オリジナルグリス
IPAで綺麗に拭き取ったあと，ZM-STG2を塗り直して，組立直しました．

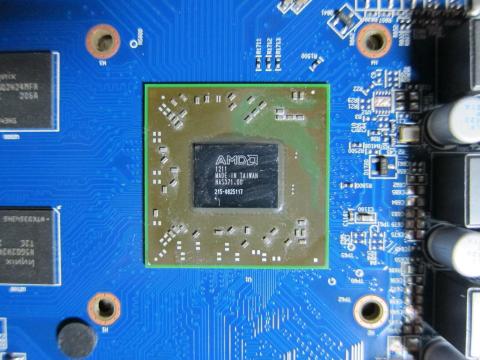

GPU（HD7770)
グリス再塗布
ちなみに，オリジナルのサーマルグリスも導電性はありませんでしたので，拭き取りをあまり綺麗にしなくても大丈夫そうです．
