以前組み立てたアンテナブースターと分配器のセットでしたが、最近映りが悪くなりました　

どうしても信号レベルが上がりません　BS/CS信号レベルは天候に左右される傾向が有りますが、ブースターの利得調整でなんとかやり繰りしてきましたが最近は利得も上がらず、信号レベルが低くて録画もエラーとなってきました 番組表も取れず、エラーで停止したりしてました。　　

そこで以前組み立てたブースター基板を見直してみました　前は6+8分配(14分配)してましたが、

地デジ4分配 / BS CS 4分配としました。以前は分配器だけでした今回は分波器と分配器を使いました　分波器は分配器よりも損失は少ないのです。

                この分波器は地デジ/BS/CS信号を地デジ２出力、BS/CS 2出力に変換します　　　　　

ブースター左の黒い小さな分波器ですが、アンテナ信号を地デジとBS/CSに分波してブースター本体に入力します　入力したそれぞれの信号はブーストされブースター右側の白いケーブルに混合して出てきます　その混合されたブースト信号はこの取り付け盤の裏にある２分配器で分配され、今回の２個の分波器に入力されます。

この２個の分波器出力はPC搭載のTVチューナー基板に入力されます　地デジ４系統、BS/CS4系統に

なります。尚ブースターに地デジ,BS/CSモニター端子が有りますのでその出力はレシーバーのFMアンテナ端子に接続です　チューナーの個数は4個で　4×(地デジ+ BS/CS) です。　　　　

分配器と分波器の損失　http://www.satellite.co.jp/bunpai-bunpa.html　　

２分配器の分配損失は4dB～7dB程度であるが分配数が多くなるほど分配損失は大きくなる。また周波数が高い電波ほど分配損失も大きくなる傾向がある。

通常分波器の損失は1dB～4dB程度である。 また、分波器の構造は混合器と基本的に同じなので逆に接続すれば混合器としても基本的に使用できる。

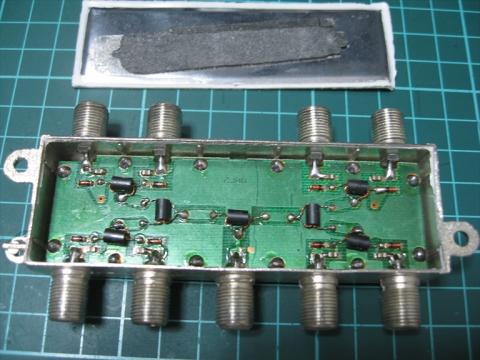

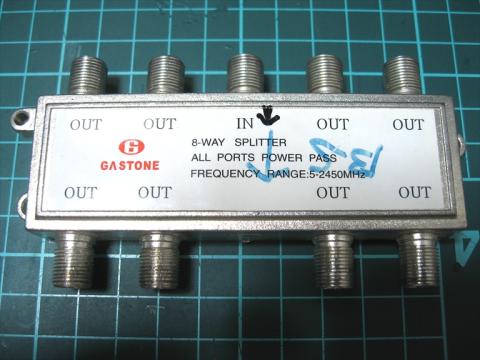

下は従来使用していた中国製の8分配器です（今回のも中国製らしいですが）以前中国製分配器は内部で信号線を繋いだだけとか言う人も居ましたので確認のため分解してみました　キャビネットは鋳物

みたいな堅牢ですが、裏蓋は鉄板を接着剤（導電性接着剤では無いです）で貼ったものでした。

黒いのはフェライトコアーでエナメル線２分配バイファラ巻きになっています　

　https://www.ddd-daishin.co.jp/ddd/72-2bunnpai/index.htm

下の中央端子に入力された信号は左右に２分配され更に２分配されて更に２分配

一番端は9dB位落ちるのかも　最終端では信号レベルは落ちるでしょうね。　

赤く小さい見えるのはダイオードで、ブースター電源貫通型に使うもので、下流から

上流にブースターに通過接続されます。まあまあ結構真面目に作られていますね

針金だけという人も居ましたが誹謗中傷というものです　価格から言えばまあまあでしたね

10年以上前で630円　やむを得ないでしょう。

結果

結果は良好になりました　エラーも起きないで粛々と動作しております　利得は2dBくらい上がりましたが、実際は利得でなくC/N比だそうです。

《carrier to noise ratio》搬送波（キャリアー）の信号成分と雑音（ノイズ）成分との量の比率。 テレビ放送を正常に受信するための信号品質の指標となる。 SN比と同じく、この値が大きいほど信号の品質がよい。 単位はデシベル（db）。　
