この製品はLM317を使用し、DC-DCコンバータ回路を組んだ製品です。

個人的にはLM317は様々な場面で使ってきましたので、この製品を選択しました。

※　自分で組み立てる手間が省けるのが良いです。(笑)

この製品の仕様は以下

・使用三端子レギュレータ:LM317

・入力電圧:DC4.2V～40V(出力より3V高ければok)

・出力電圧:DC1.2V～37V(入力電圧より3V以上低いこと)

・出力最大電流:1.5A

この回路は三端子レゴュレータがLM317ですが、LM317Tに変更すれば出力電流の最大値が3.0Aまで引き上げられます。(※それなりに発熱があるので対策が必要です。)

まぁ、こんな物です。

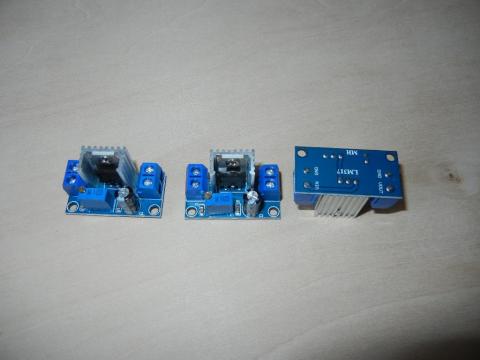

【製品写真】

今回は3個セットで購入です。

【製品拡大】

手前の多回転ボリュームで出力電圧の調整が出来ます。

左側が入力、右側が出力です。

【基板裏面】

【動作試験】

こんな感じで、AC/DC電源を接続して実施しました。

【入力電圧】

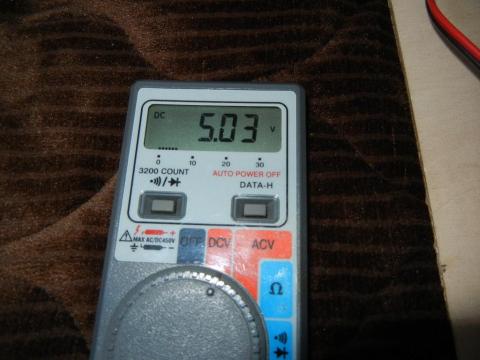

【出力電圧】

大雑把に5Vに調整しました。

【入力電圧低下】

【低下時出力電圧】

仕様条件は満たしていますので、問題ないと思います。

このDC-DCコンバータを使用して装置を動かす予定です。(^^ゞ
