FT-991AMの電源として

更新: 2019/09/23
使用感

連続30A出力対応で、とても軽いです。

 このDIAMOND DSP3500は同時に購入したFT-991AMの電源用に使用します。

FT-991AMは定格出力時の消費電流が20Aですが、この製品なら余裕です。

出力電圧も3-15Vで調整可能、最大出力電流35Aで出力電圧13.8V出力で固定可能です。

※ 現状は13.8V固定で使用しています。

正面にシガーライタタイプの出力ソケットを持っています。

また、正面中央部分にV/A切替式のデジタルメータを装備しています。

出力は背面の大型ターミナル端子と正面のプッシュ挟み込み式の端子とシガーライタタイプのコネクタです。

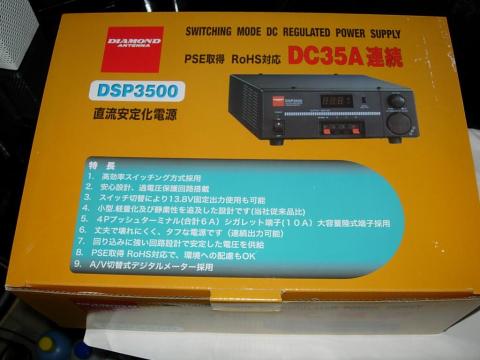

【梱包箱】

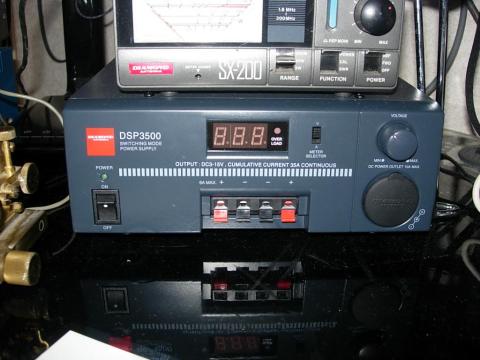

【本体正面】

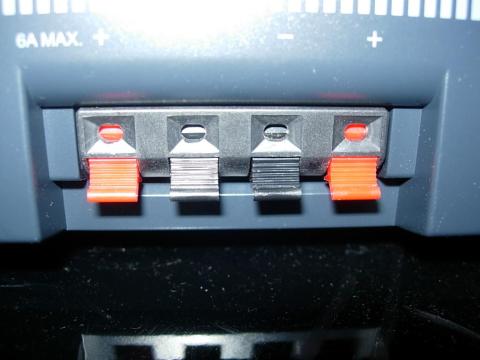

【挟み込みタイプ出力端子】

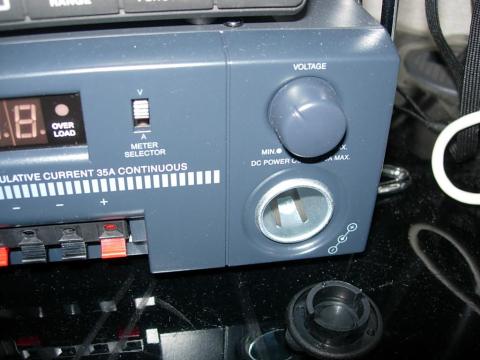

【シガーライタタイプ出力コネクタ】

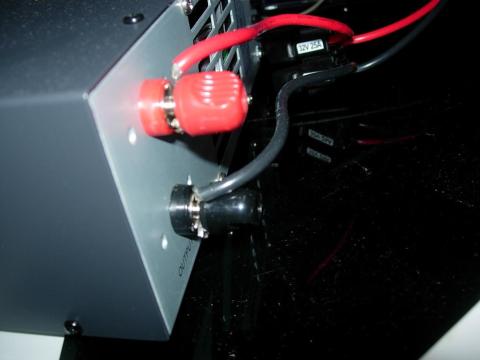

【背面端子】

【仕様】

 ・ 入力電圧範囲:AC100V±5%(50/6Hz)

 ・ 定格入力電流:8.4A

 ・ 定格入力消費電力:596W

 ・ 定格時効率:約82%

 ・ 無負荷時入力電流:約154mA

 ・ 無負荷時消費電力:9.2W

 ・ 出力電圧可変範囲:DC3~15V(平衡出力)

 ・ 電圧固定切替スイッチ

   ON時出力電圧:13.6V~14.0V(定格電圧)

   定格脂油津力電流:35A連続(1日8時間×3日間耐久試験)

   定格負荷出力リップル電圧:5mV以下

   定格負荷出力電圧変動率:0.35%以下

   入力電圧変動対出力電圧変動率:0.2%以下(AC90~135V可変時)

 ・ 過電流保護、回路方式:超遅延型フの字

 ・ 過電流保護回路動作値:約38A

 ・ 過電圧保護回路動作値:約16.5V

 ・ 電圧計、電流計形式:スイッチ切替式3桁デジタル緑色LED表示

 ・ 電圧計、電流計確度:±1% of reading±2digit

 ・ 冷却方式:常時低速回転式温度感応回転数可変型強制空冷

 ・ 冷却ファン軸受け寿命:約1万時間

 ・ 回路方式:他励ハーフブリッジ型スイッチング

 ・ アース線漏洩電流:0.2mA

 ・ ヒューズ:ガラス管ミゼット12A

 ・ 外形寸法:210(W)×80(H)×265(D)mm(突起物含まず)

 ・ 重量:2.9kg

 ・ 安全規格:PSE取得

 ・ 環境対策:RoHS対応



今まで使用してきた電源よりとっても軽いです。

今までの電源はスイッチング方式ではなくトランス式でした。

しかも、出力電流が少し低く、メータもアナログ式で、電流計が今では動作しなくなってしまいました。(^^ゞ

  • 購入金額

    0円

  • 購入日

    2019年09月14日

  • 購入場所

    富士無線電機
