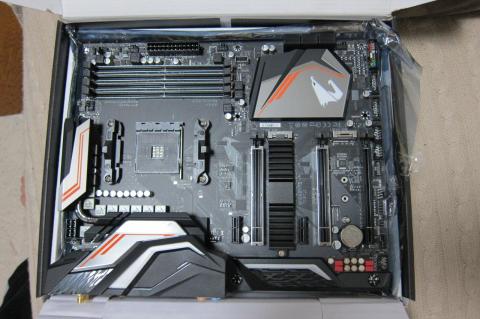

Gigabyte製X470シリーズのマザーボードAORUS GAMING 5 WIFIです．
AM4プラットホームは，Ryzen 7 1700とRyzen 5 2400G用に，ASRock性のX370 Gaming K4とAB350 Gaming-ITXがあるのですが，予備バザーボードとして，入手が容易なうちに確保することにしました．
同じASRock製でも良かったのですが，安価に入手できたGigabyteにしてみました．
すでにX570世代のマザーボードが発表されて，X470はAMD第２世代Ryzen用のマザーボードですが，すべてAM4のままなので，第1世代Ryzenにも対応しており，機能制限は付きますが次の第３世代Ryzenでも使えるそうです．
特徴としては，Gaming用としてLED照明機能がある程度で，価格相当の鉄板マザーボードです．
8+3フェーズ電源，Intel LAN＆WiFi，ALC1220＋高音質設計，メタルシールド設計 PCIe スロット & メモリスロットなどです．

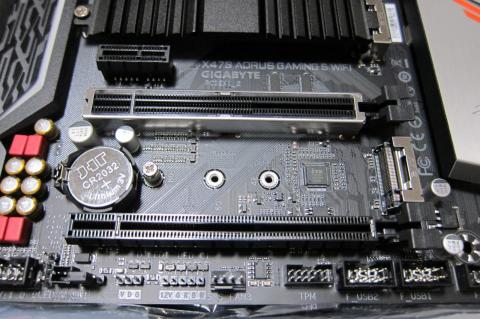

M.2は，PCIe×４のDual搭載可能ですが，PCIe3.0とPCIe2.0の組み合わせとなります．また，SATAのM.２は，片スロットのみに対応です．

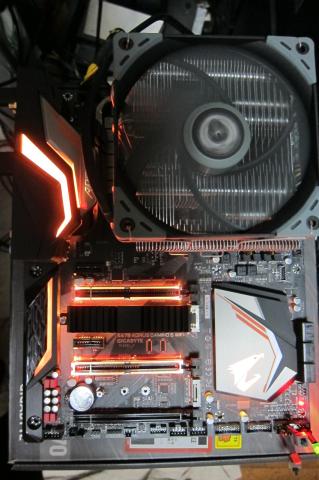

予備パーツの扱いなので，UEFI動作確認だけして保管しておきます．
夢の32スレッドPC‥‥
Ryzen 9で新規PCを組めたらいいのですが．．．
HPより抜粋の主な仕様です．
AMD 第2世代 Ryzen™ / Ryzen™ & Athlon™ with Radeon™ Vega Graphics / 第1世代 Ryzen™ / 第7世代 A-Series / Athlon™ X4 対応

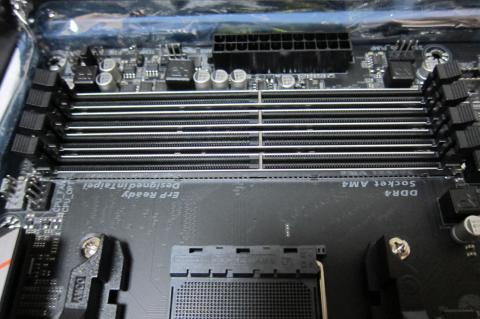

デュアル・チャンネル Non-ECC Unbuffered DDR4 対応 (4メモリ・スロット搭載)
8+3 ハイブリッド・デジタル電源フェーズ設計
Ultra Durable メタルシールド設計 PCIe スロット & メモリスロット搭載
Intel® 802.11ac Wave2 2T2R WIFI & BT 5 搭載

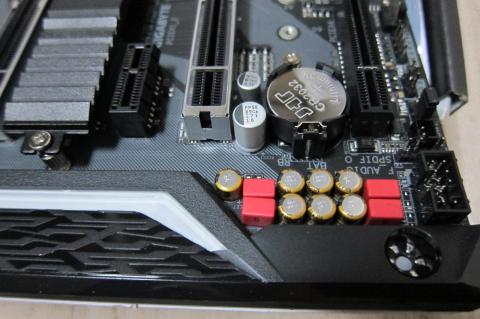

ALC1220-VB 高性能オーディオ
(114dB リア / 110dB フロント SNR マイクロフォン端子; WIMA オーディオ・コンデンサ付)

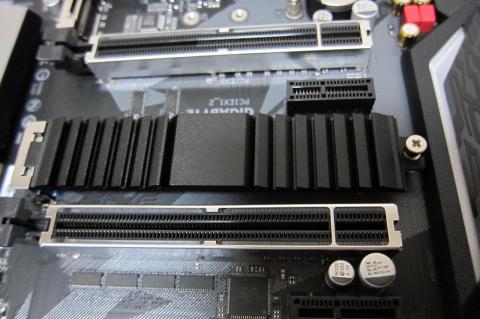

超高速 Dual M.2 (NVMe PCIe x4; Thermal Guard 付)
RGB FUSION 2.0 (マルチゾーン LED 照明設計・デジタル LED 対応)
Intel® LAN 搭載
Smart Fan 5 搭載
可変電圧対応 USB DAC-UP 2 搭載
抗酸化 Resistor 設計
Ultra Durable™ 25KV ESD & 15KV サージ防止 LAN 端子設計
App Center 対応
BIOS更新に注意
現時点では，もうX470世代を買うことはないと思いますが，このマザボはBIOS更新に癖があります．
X470以前のGigabyte製マザーボードで，第3世代Ryzenを使うためには，BIOSのアップデートだけではダメで，Windows上からFWの更新も必要という事がわかりました．しかも，BIOS Verの順番（F31→F40→F50）もあり，第2世代までのCPUを持っていないと，致命傷になること必死です．適切にアップデートしないと，メモリ1枚でしか起動することが出来ず，BIOSすら起動しないとのこと．
Matisseで動作確認するにも，Windows環境を整えないといけないという，非常に面倒な作業となります．

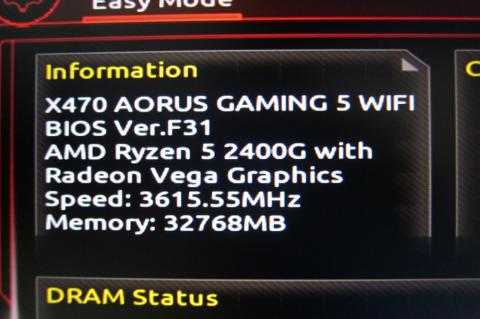

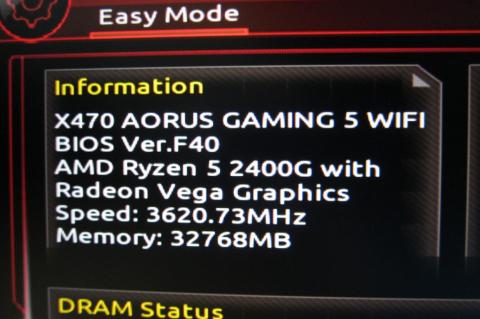

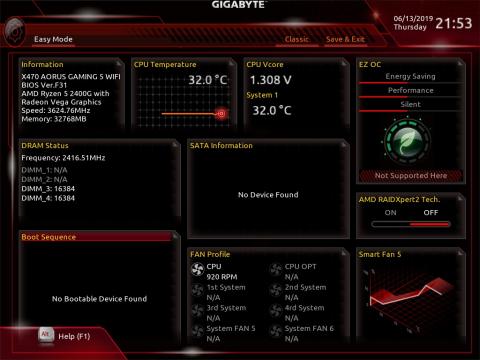

まず，CPUとしてRyzen 5 2400Gを取り付けて，BIOSがF31以下の場合にはF31まで上げます．今回の板はF40になっていましたので，一旦F31まで下げました．
次に，Windows環境を立ち上げます．今回はテスト機用のWindows10(64)に予めEC FW update Toolの最新版をダウンロードしておき，そのSSDを仮接続して起動させました．更新自体は数秒で終了し，強制的に再起動します．

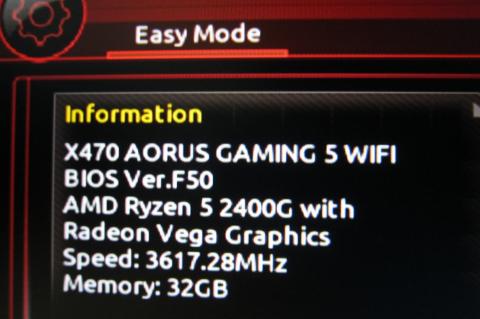

その後，BIOSをQ-Flashを使って，F31からF40，F50と順番に上げていきます．
-
