FANは2台にしました。

直接SSDの表面にK熱電対を張り付け、USB3.1 gen2 に接続しベンチマークソフトを走らせたとき

ヒートシンクの「有」「無」でSSD表面温度を測定すると言う方法で簡単に検証してみました。

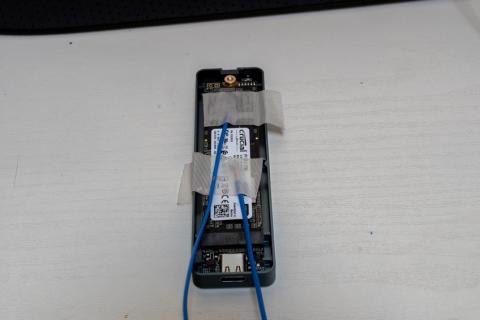

K熱電対

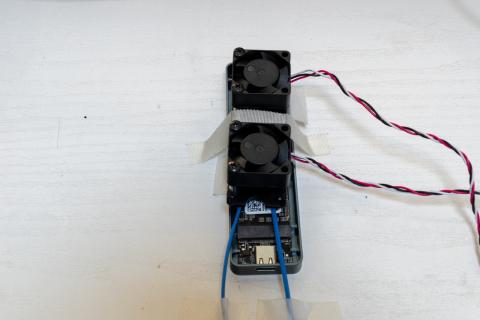

ヒートシンク

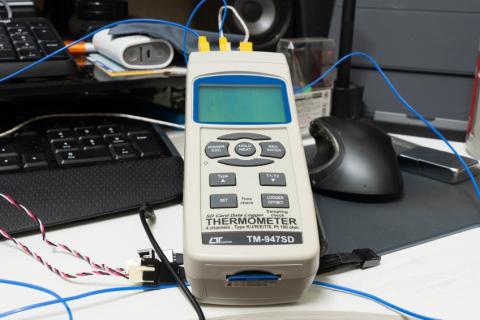

温度計

表面温度計はSDカードに温度を記録できますので、測定後データをエクセルに落としグラフ化しました。

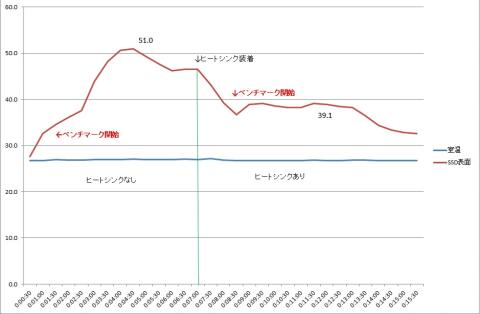

温度測定結果

【結果】

1）ヒートシンクなしではベンチマークで51℃まで上昇。

2）ヒートシンクを取付FAN回転させると同じベンチマークで39.1℃が最大。

＊このとき室温はほぼ一定ですので、ヒートシンクの効果は相当あると思います。（約12℃ダウン）今回は熱伝導シートは使っていませんので、同シートの選択では良い効果が期待できます。

冒頭のパソコンケースのM.2 SSDの近傍温度は室温+5℃前後と過去に測定していますのでヒートシンクに取り付けたFANはシンクに直接風が当たりますので、効果ありと期待できます

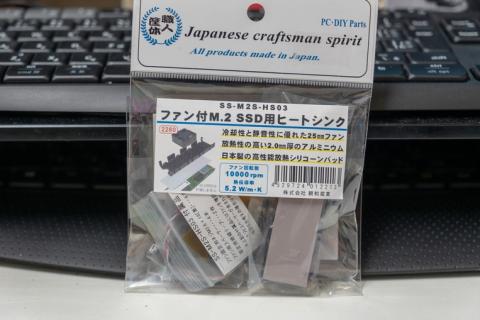

この製品の放熱シリコーンの熱伝導率は5.2W/m・Kですので、実際は12W/m・Kを付ける予定です。

熱対策は各社行っているかも思いますが、ヒートシンクの装着で多少なりとも効果ありますので

換装時にはつけたいと思います。

あわせてケースもアルミ製のヒートシンクを取りつけた方がベターと感じています。

実際パソコンケースに取付後測定してみたいと思います。

価格はFAN1台増設したものです。
