FK-1はダイス部の厚みが厚いです

約4mm厚でカシメる範囲が大きくスプライスなどのカシメが楽です
(ちゃんとした形状でカシメられるとは言っていない）
ωの部分もしっかり成型されてます
日本製ですがホームセンターでも入手可能
2000円以下ヘタすれば、1500円以下で入手できる工具です
支点部はカシメ式となっており調整不可ですが使いまくっても堅いままなので
ボルトカッター部分を利用してカシメを開いてあげると、軽いハンドル操作が可能となります。
製品のばらつきは多めなので、できれば量販店で現物を確認して合わせが良いものを購入するのが良いと思います。

厚み4mmが非常に魅力的
これの高品質版が出れば良いのにと思います
定価\2,210税抜きの低価格なのも魅力的です
販売価格はもっと低く、とりあえず工具箱に入れとくならこれを買っておけば
粗悪な海外激安品より良いです
ちなみに価格帯からもわかる通り高品質ではないが日本製です！！
ホントここ大事です！

マーベルはロブテックス(ロブスター）のOEM品だと思われます
のでどっちを買ってもOKです。

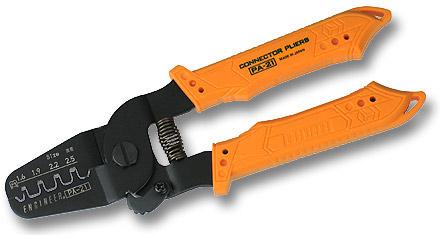

エンジニアのPA-21は
羽が長い端子にも対応したタイプだが

同類のPA-20と違いの一つに刃の厚みを薄くしてある点です

ファンストン端子には未対応でそれよりも小さな端子をカシメる工具でした
細線の防水端子などをカシメる際には活躍しそうです
日本製で製品精度が非常に高いです
ただし値段はお高く定価6170円税抜きとなります
大概値引きして販売してます
私の購入価格は4080円でした
それでもお高いですね(;^ω^)

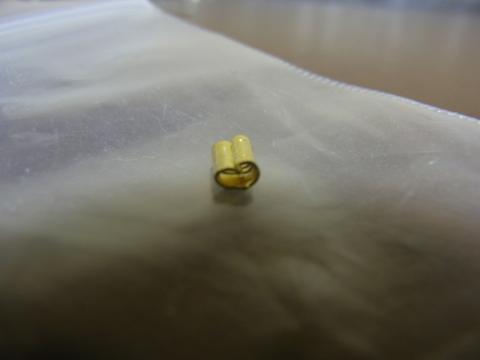

スプライスをとりあえずカシメてみましたが
ダイス部が薄く加工して有るのでうまくカシメられずダイスの厚み幅でえぐれましたｗ
羽のサイズが有ってない物をカシメるのは困難です。

ただし私はファンストン端子しかカシメ無いので無用の長物となってしまいましたが
この失敗をきっかけにフジ矢のFA-203を購入する羽目に…

ただ日本製高品質を体験できるし
エンジニアの工具はより便利にを追及しているメーカーなので適応する端子を圧着するには
大変良い工具だと思います。

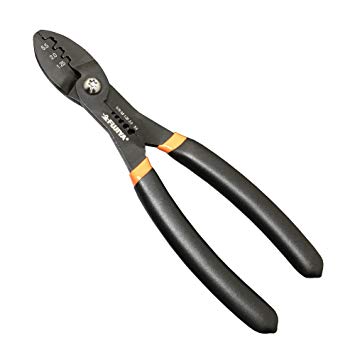

狭所作業で差が付く逸品

配線の束の中の隙間から圧着させないといけない場面で
これは最強だと思います。
ダイスの厚みは3mmちょいほど
スプライスは2回に分けてカシメる感じでカシメるとそこそこ綺麗にカシメられます
ただこれTAIWAN製です。
TAIWAN工具も良いものなんですが
品質管理に問題あります

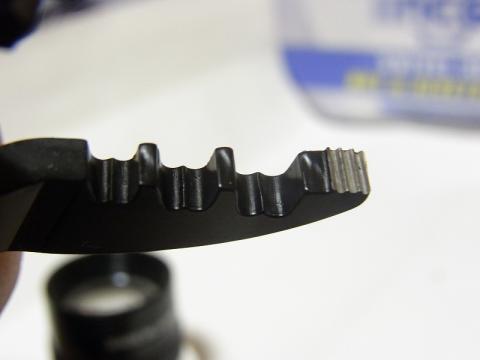

使用前に写真を撮ったのですが

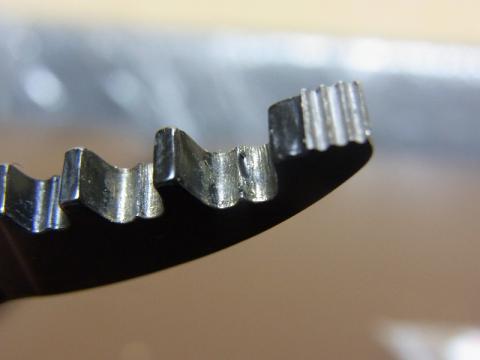

ダイスのω型が曲がって見えるのが分かりますか？

数個端子を圧着して
塗装が剥げ加工痕が見えてきました
曲がって見えたのは大きな窪み
均等に羽が当たらないので圧着を失敗りたりすることが多いです
左右均等に羽が巻き込んでいきません(*´Д｀)

日本製だったら職人気質で製造している日本の工具なので
検査段階で撥ねられているものだと思います
肝心なダイス部がこんな状態なので
フジ矢ブランドとしてはがっかりな品質管理です

海外製造やめたほうが良いんでない？

それと定価4536円税込み？
購入額2280円税抜きでした
AMAZONだと3562円となぜか高額

フジ矢の海外製造品は遠慮したほうが無難ですね。
FA-103とかのFA-10Xシリーズは
クニペックスと同等品、同工場で作られているものなので除外したほうが無難

これのおかげでフジ矢の海外製造品はアンチとなりました(*´Д｀)
一応交換手続き中で良品になって戻ってくると思いますが…
そんなことも有り泉精機のB125にまで手を出してしまったのですｗｗ

ただFA-203の単機能、コンパクトさは魅力です

日立オートパーツ&サービスのB-1 B-2(ギボシ)端子に最適化されている
ヒーロー電機B-14同等品というかB-14がOEM
安心の日本製、高品質
定価4000円税抜き
購入額 税込2797円
ソコソコのお値段なのですがFA-203よりも安いですし
なんてったて日立の推奨品ですので！
日立のギボシ使うならこれ！！
でも私どこでも買えるエーモン派ｗｗｗ
手持ちのエーモン無くなったら日立のギボシ買いますお(*´Д｀)

http://hem.co.jp/spe/b-14.html

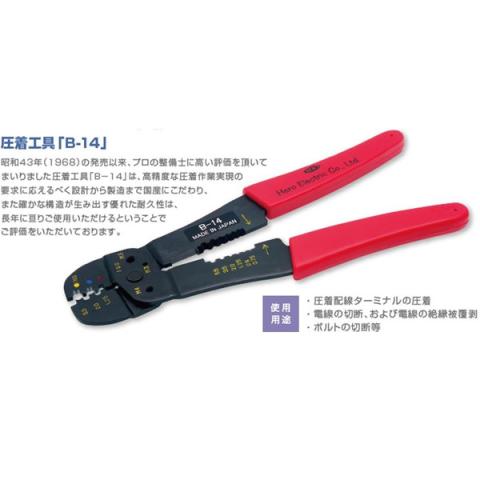

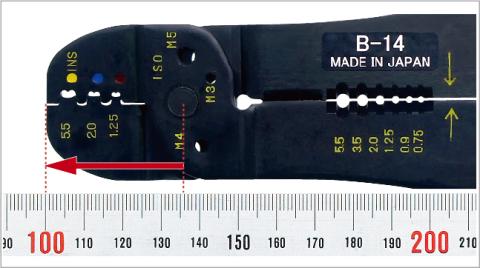

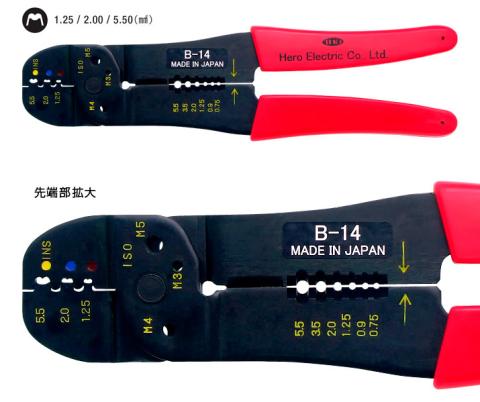

ヒーロー電機のB-14の説明分を見ると欲しくなる不思議(*´ω｀)

ヒーローの物だとハンドルが赤色

イズミは青となるこの辺は好みで(*´ω｀)
ただヒーロー電機のは少しお高いです

ダイスは3種のみ

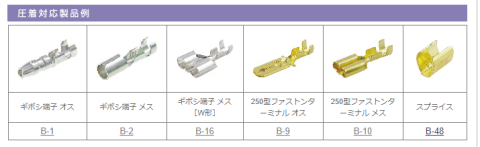

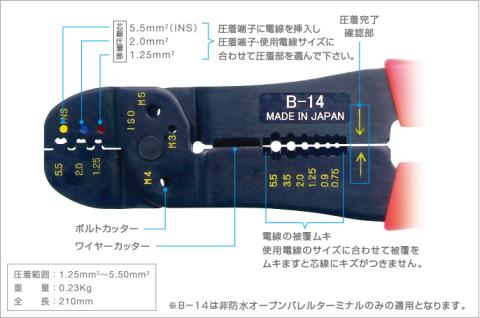

対応端子はこれ↓
スプライスB-48は発注した(*´ω｀)
基本私の使い方ではB-1 B-2のギボシとB-48のスプライスがメインなので問題なし
たまに110型ファストンを圧着するぐらいです(*´ω｀)

幅はあるけどコンパクトな作り

ここが味噌？

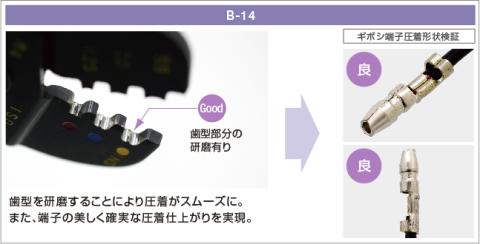

研磨済みなので一発目から安定した品質で圧着できそうです

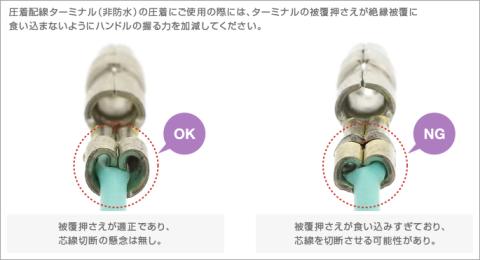

圧着時の注意
私いつもNGまで食い込ませてた
目から鱗でございます
ただOKマークで圧着しようとすると工具の製品精度がかなりシビアなんですよね
左右の羽が均等に丸まっていかないとOKのように綺麗にカシメることはできません

ダイスと端子の相性も有りますし
使う端子ごとに相性の良い工具で圧着するのが大事になってくると思います。

ただ自己配線で断線したりしたら目も当てられないのでこの辺は頑張りたいところです。

イズミとヒーローのこの工具は
プロの整備士さんに現場で愛用されている逸品なので
日立のギボシ使うならこれ！！でしょ！！
プロ並みの配線したいなら買って間違いないですし
安心の高品質な日本製そんなところが魅力です。

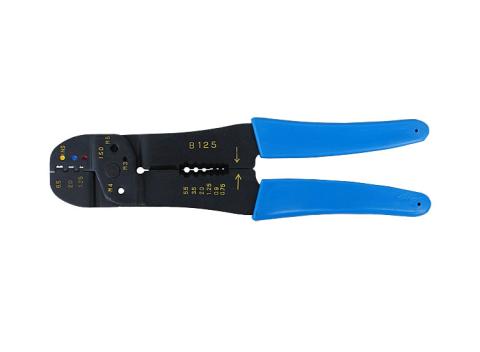

大型のラチェット機能付きは狭所作業では大型すぎて邪魔なので
シンプルなペンチ型のみのファストン端子対応圧着ペンチとして

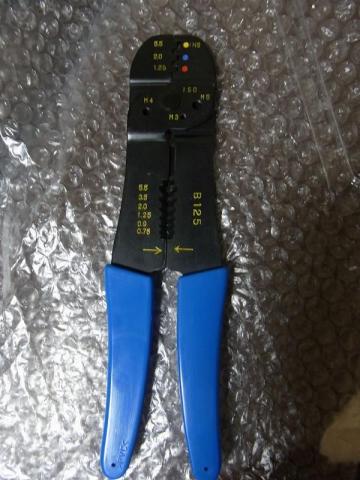

B-125は最高品質と言える部類に入るだろう

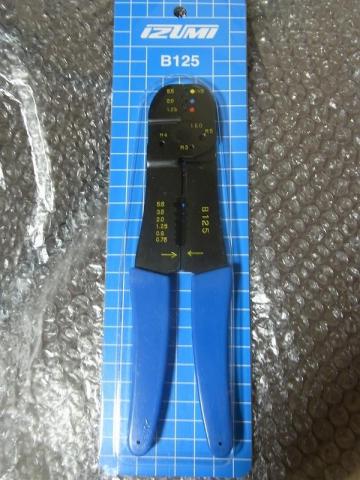

昭和を感じるパッケージ
どことなく、田舎のおばーちゃんを連想させる
飾らないが黙々と仕事をこなしそうな雰囲気！

なんかボテットした形状です
性能を知らなければ買わなかった
と言うか塗面は荒れてるし、打痕や傷だらけ

ベルトサンダーか何かで削った後が有りますね

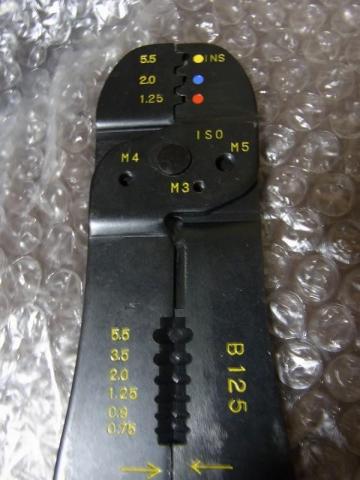

m3、M4、M5のボルトカッターがおまけ程度付いてます
支点部はカシメてあるタイプなので開きが渋いときの調整に使えそうです

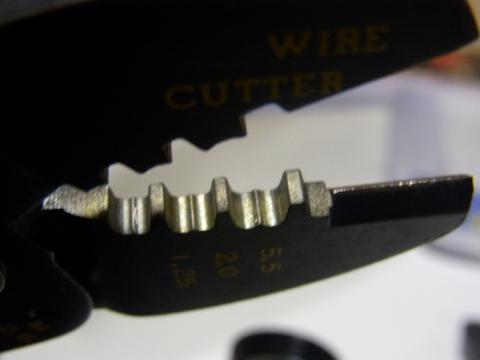

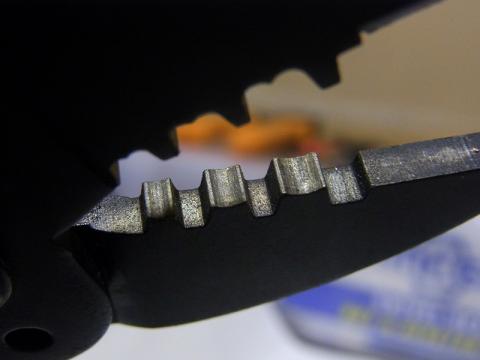

ダイス部は磨き処理されているので一発目から安定した圧着が期待できる

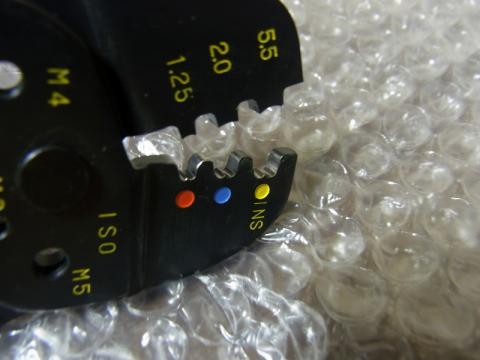

職人さんの手仕事が美しいダイス
厚みは3mm程度のプレス品なのでFK-1より若干薄いです
ギボシの(ファストン端子の)圧着はこのダイスが命！
工具の見栄えなんてどうでもよいのです(*´Д｀)
芯の部分が美しければ！！

日立オートパーツ&サービスのギボシを使う場合安定した品質で圧着できる
ただしエーモンの倍ほどの価格になるし入手性が悪いが(売っている所が少ない)
安心と確実性を求めるなら結果安上がりになると思う。
なので日立のギボシが入手できる環境ならば工具箱に入れておいて間違いない
逸品なことは間違いないと思います。
ちなみに日立のギボシや工具はモノタロウで入手可能です
突然の入用の時には不便ですが(*´Д｀)

たかがギボシをカシメるだけでPA-21、FA-203、B125と行きつき
やっと今回のギボシ圧着の旅が終焉した気がします
PA-21の圧着サイズ確認不足に始まり
FA-203は製造時の製品不良・・・
B125で終着駅にたどり着いた！！

けど防水端子に手を出すようになったら被覆部潰す円形のダイス持ってないので

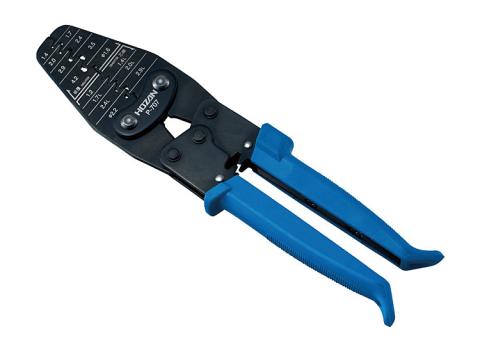

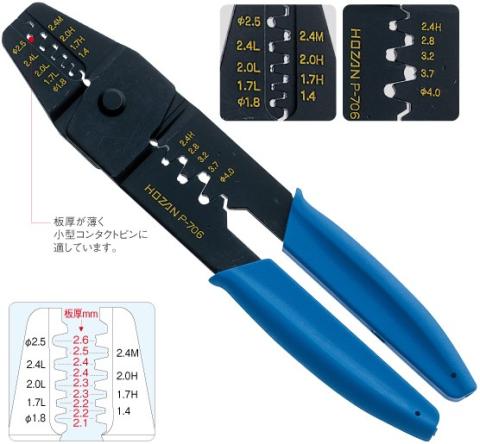

HOZAN P-706も買うんだろうな・・・

と

ω部分の精度は非常に優れた製品だが…
またワタシフリョウヒンアタッタアルヨ！

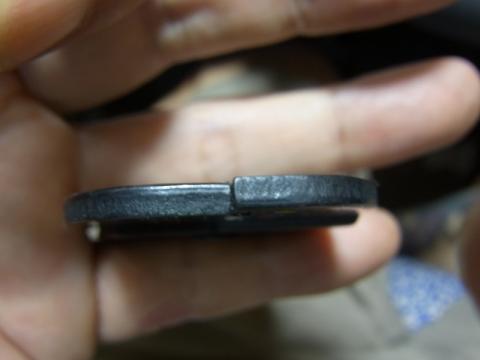

合い口が有ってないのんな！

部材の厚み3mmほどしかないのに0.5mmほどズレてるので
2mmほどでカシメている状態だわ！
ホントふざけなし！
型抜きする際の切断面の汚さも気になります(*´Д｀)
色々と昭和クォリティ～！ノスタルジックぅ～！

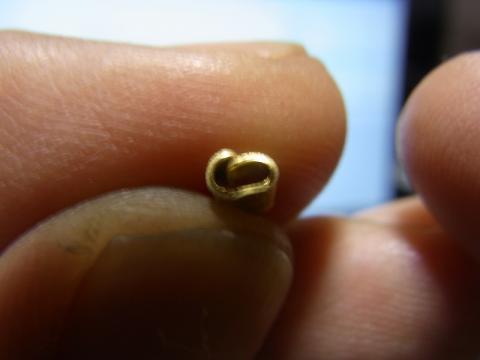

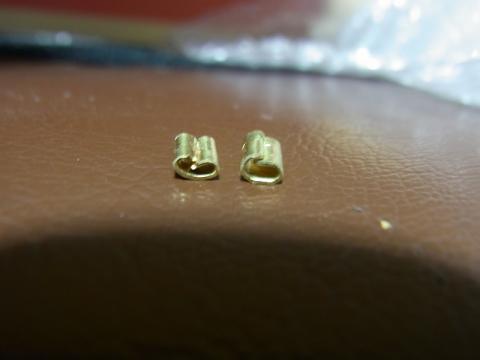

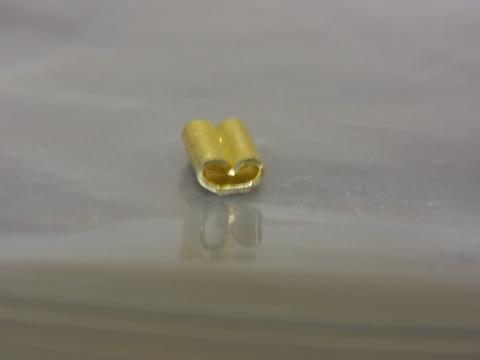

住鉱テックのスプライスだけど5.5でカシメると↓

2.0でカシメると↓

 全くダメ！

全くうまく圧着できる気配がないｗｗｗｗ

先端のかみ合わせが悪いのはプレス型おかしくなってるのかもね
その影響かわからないが住鉱テックのスプライスは最悪の結果にｗｗ

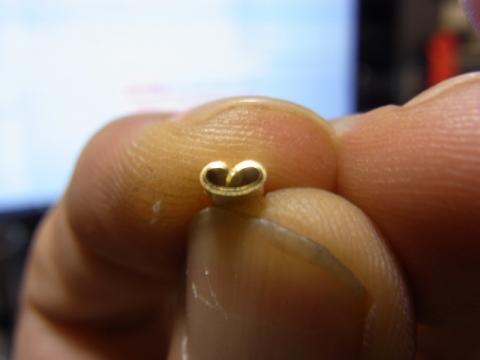

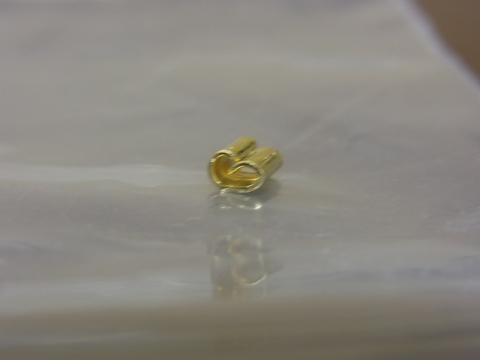

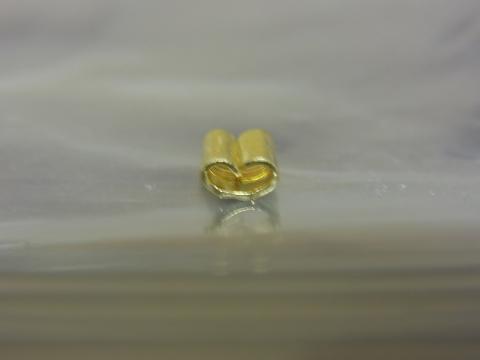

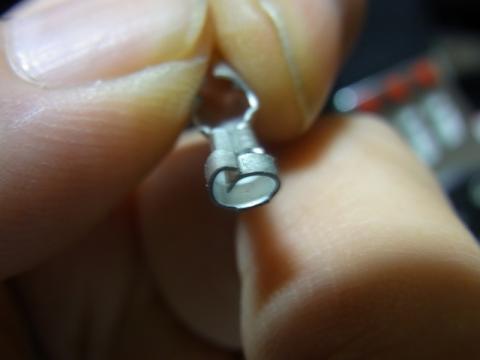

日立B-48

5.5でカシメ
これも片側のハネが乗っかってしまう形状にしか丸まらないが
住鉱の物よりだいぶマシになった
硬度的に日立の方が若干柔らかい感触でした

ダイスのかみ合わせが悪い影響が出ている

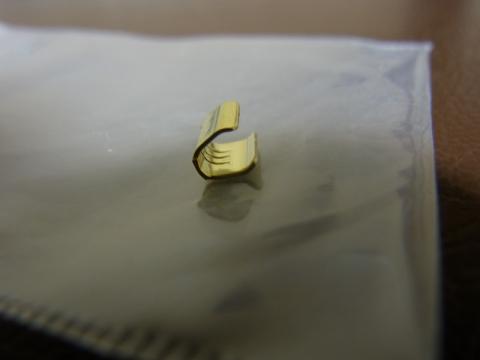

2.0でのカシメは使い物にはならない↓

スプライス自体がいびつになってしまった

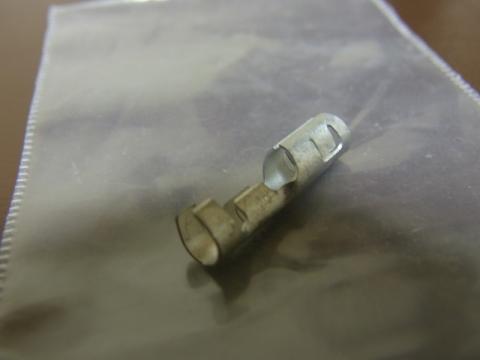

エーモンギボシ端子

配線側カシメ形状 使い物にならないｗ
2.0を使用

被膜側カシメ  お話にならないｗｗｗ5.5を使用

配線使って実験
目も当てられない結果に笑うしかない

エーモンとの相性は最悪なのが判明した
ここまで相性が悪いと
イズミを使うなら日立のギボシを買うしかないかな？

ワイ、速攻購入店に交換の申し入れ！
フジ矢に続きイズミも不良品引いちゃった！

イズミのは多分、型を抜く機械も古いものを使っていると思われる
しプレス型も相当古い
ベルトサンダーで削った痕跡はプレス時に何らかの跡が付いて消したためかと思われるし
厚み3mmほどの鉄板を使用しているが結構反ってる
冶具が有るのだろうか？
塗装前にそもそも定盤に平置きすれば冶具すら要らずに反りなんてわかるやんけ
ガスであぶって叩けや！

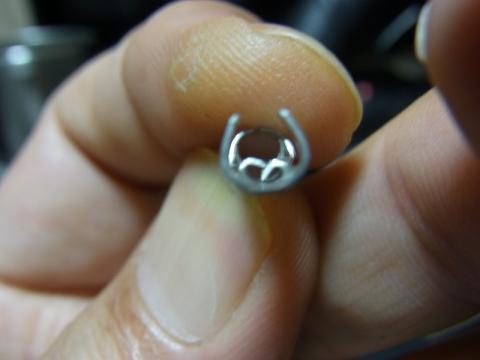

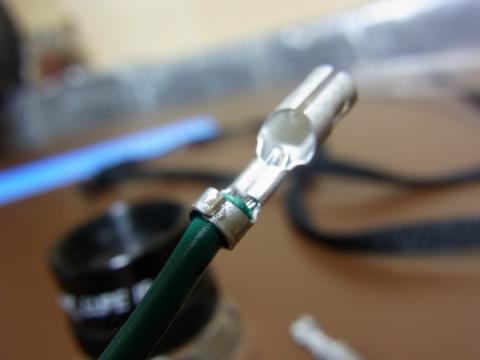

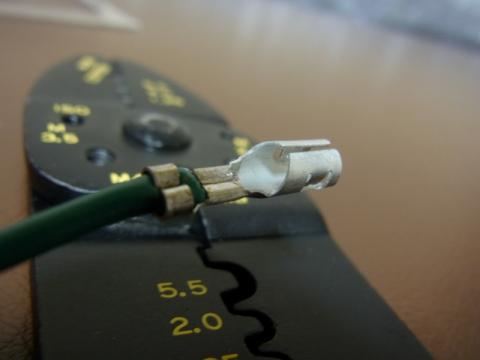

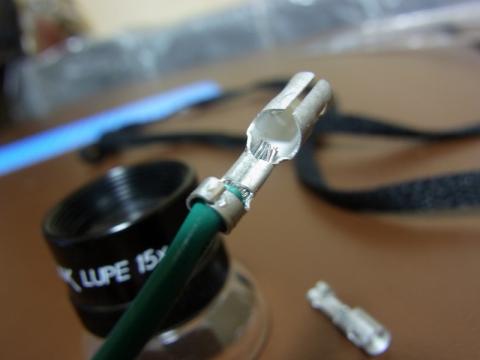

ちなみにFK-1でエーモンのギボシカシメてみた
配線部の2.0は平たんな感じになる物のきちんと両側のハネから押し付けている状態
被覆部5.5は綺麗に丸まって被覆に食い込んでるのが分かる
FK-1はエーモンのギボシと相性がホントいいのよね。

追記
泉の圧着はお勧めしない
購入店舗より連絡がきたが

メーカ検査で異常なしだったらしいｗｗｗ
杜撰な品質管理&自社基準なのでやめた方が良いかと・・・

■【ご依頼内容】

刃先のかみ合わせが悪い状態です
3mmほどの厚みが有るのですが0.5mmほど刃先がズレています
------------
■【確認内容・調査内容】

刃先のズレの件ですが、端子をつぶす際の噛みあわせの事と存じます。

今回、本製品の検査にあたり、端子を挟まずに噛みあわせを
確認いたしました。

その結果、噛みあわせに異常はございませんでした。
------------
以上をご報告申し上げます。

下記　御対応のご要望を、ご返信頂けますでしょうか。
宜しくお願い申し上げます。
------------
※ファストン端子は規格が統一されていない為
　各メーカ事に形が異なります。

　検査品、もしくは交換品で様子を見て頂き、
　それでも圧着出来ない場合は、端子の適応外により
　規定まで挟めず、正しく噛みあわす事が出来ない場合が
　ございます。
　何卒、御理解の程、宜しくお願い申し上げます。






B-48日立製スプライスをカシメてダメだったのにｗｗｗｗ

精度の要求されるものには

MADE IN JAPANにこだわりたい！

現状国産な所(ファンストン端子圧着工具ラチェット機能なし)

泉精機製作所
ENGINEER
ロブテックス
HOZAN

上記が現状国産のようです(OEM品除外）
他も有ったら教えてください
ただ不良品に当たったら交換してもらいましょ
一度購入すればプロユースでもない限り壊れる工具ではないです(*´Д｀)

エンジニアやホーザンはオリジナリティ溢れるラインナップ
丁重なモノづくりPA-03はいずれ欲しいしP-706は防水端子に手を出す際にはほしいと思います。
PA-01は十徳ナイフのような感じ？、ファンストン端子圧着工具所持してないなら活用範囲が広そうだがINS用の5,5が無いのでPA-21のようにギボシ端子圧着しようとすると泣きを見そうだ。
HOZANも3.5~3,7までなのでギボシがいけるのか怪しい所
とりあえずギボシ圧着するならばエンジニアのPA-3を購入するのが良いかと思う

ロブテックスは変わらない定番でOEM品数多く、知らずに使っている可能性大
大量生産品質ながら日本製なので
普通に使うならこれ買っておけば失敗しない↑海外激安品かうならFKシリーズ買いましょ！
ギボシ端子のみのFK-5がお勧め
私が購入した際は多機能が良いかなと思いFK-1にしたが
裸端子を圧着したい場合はFK-3とFK-4を買って3本持ちが良いと思います。
単機能型が結局便利です。
FK-1形状は刃先についているワイヤーカッター部分が邪魔になることが有ります。

イズミはヒーローに出しているぐらいかもだがロブテックスよりも高精度です。
整備のプロ並みに綺麗に圧着したい場合も持っておいて損はないお品でしょう

追記

B-48もまともにカシメられません。
ダイスを磨いてあるので初期から綺麗にカシメられるのが売りですが
綺麗にカシメられる端子は少ないでしょう
相性が出やすいので、これ1本だと泣きを見ることが多いでしょう。

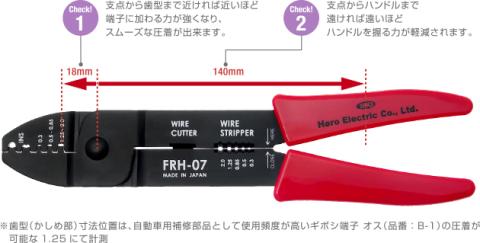

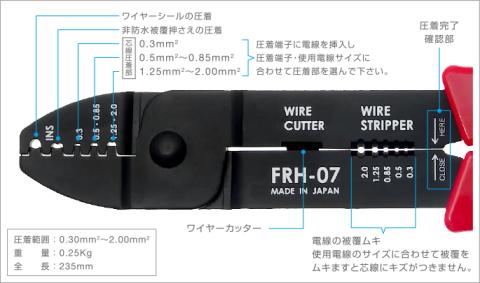

ちなみにヒーローの

FRH-07の製造元が気になりますね
国産に間違いないのですが
FRH-07の旧型のハンドル形からロブテックス系なような気がします
それと支点部のカシメの形もロブテックス、ポイのです
しかし同形状のダイス形状の他製品を探し出すことできません(*´Д｀)
オリジナルの型なのかもしれない！

TAIWAN工具やASIA系工具が世界的に出回り
天下のなんちゃらオンですら80枚ギアのラチェットはTAIWAN製に切り替わったんだっけか？
ブルーなんちゃらで出すならわかるけど、なんだかね
伝統的なソケット系工具はユーエスエーUSA！で作ろうよ・・・
うん十年前のTAIWAN激安工具セットのイメージしかないからね私・・・
フジ矢のFA-203を買って思ったのは、製品クォリティーは上がって
日本製と変わらないとか(もう技術的に上の気がします)開発の柔軟性と言うか対応力がすごい
けど詰めが甘い
肝心な部分の成型ミスが有る物を出荷する所は残念である
今回フジ矢のTAIWAN製が不良品に当たっていなければかなり、イメージアップしたはずだけど
おかげでやっぱり工具関連は国産が良いなーと思った次第であります(*´ω｀)
ただミラーツール系の処理はネプロスが世界一かと思うが
某大御所ミラーツールもTAIWAN生産されたりしているのでミラー系ハンドツール欲しければ
TAIWAN MADEの物でいいような気がする
アメリカン系のメーカなら生涯保証付きにしてる所多いので日本じゃ保証使えないけど
強度的には安心して使えそうな気がします。
ただChina製お前はだめだ！

追記

FA203の交換品がやってきた
住鉱テックのスプライスは多少コツがいるものの手持ちの工具の中ではピカイチの性能です
もちろんエーモン製のキボシも一番きれいに圧着できる
そしてニッパーのような形状が神！
私の中ではFA203がベストバイでした。
作業が激変するから買ってどうぞ！

とTAIWAN製にこき下ろしたが
イズミも不良品だったから～！
プレス機の調子が悪かったlotだったんだろうけど…

しかし
勢いのあるエンジニアは高精度、高品質なのは間違いない！
