FUJIYAの電工ペンチFA203を購入しました
ロックピンの根元側に被覆剥きと
刃先が1.25 2.0 5.5のカシメダイスが付いているだけのシンプルな構造

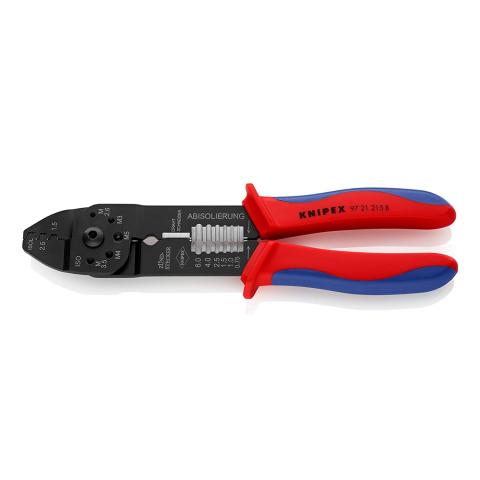

FA10Xシリーズはドイツの名門工具メーカー クニペックスにもOEMしてるみたいです

どう見ても同形状の色違いなのよねｗｗｗ↑↓

確かTAIWANか中華製になったんよねエルゴハンドルのクニペックス
たしかTAIWANだったような・・・
と言うわけでFUJIYAも海外製造品となりますね…

FUJIYAのも製造先のOEMかもしれませんが
FUJIYAもクニペもこのエルゴハンドルのモデルからは酷評は聞かない感じです
前の型のクニペはまともにカシメられないと日本では不評だったけどｗｗｗ

最近はグローバル化のせいで有名メーカーも中華や台湾製造の工具が増えてきて
お国柄を感じる事が出来なくなりつつありますね＞＜
ジャーマニズムを感じないクニペックスには興味ないしブランド料とか払いたくないので
クニペの電工ペンチ買うならFUJIYAのペンチ買った方がよさそうです
(ワイヤーストリッパーのφ数とか微妙に違うみたいだが…）

追記2018/07/25

ツノダのPAシリーズも持ち手形状は違うものの、ペンチ部は同型
こちらもMADE IN JAPAN表記が見当たらないのでほぼTAIWAN同工場での制作物かと思われる

と言うわけで金型新規作成で現状フジ矢しか販売していない形状の
FA203をIYHしました

これそのうちクニペからも出そうｗｗ

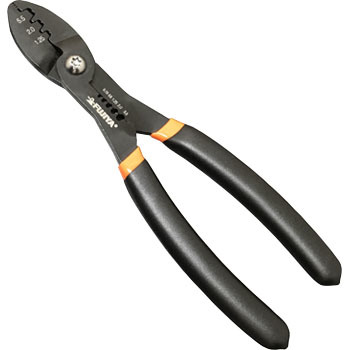

形状は余分なものはつけない潔い仕様です
今までありそうでなかったこの形！
ヘッドが小さいので狭いところの作業も余裕が生まれます

そして余分なものが付いてないので軽い

しかしこれもTAIWAN製ですね。
FUJIYAはメードイン日本にこだわってほしいのだけど…
そしてTAIWAN MADEな割にお高いですｗｗｗｗ
機能性削ったのに高いって言うわけ分からない事態が起こってますｗｗｗ
確かに最近の工具はTAIWANの成長が目ざましく
FUJIYAクォリティーを製造できるのでしょうけどね…
AMAZONのレビューを見る限り製品にばらつきが多そうｗｗｗ
品質管理はできていない模様
当たりを引けば良いですけどおみくじですｗ

ペンチやニッパー系の刃物は日本かドイツかスエーデンに限る！

のですが今回は当たりが引けたようです

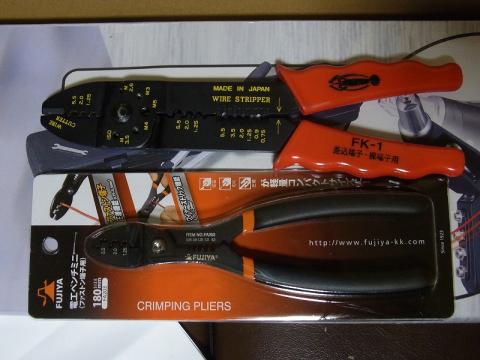

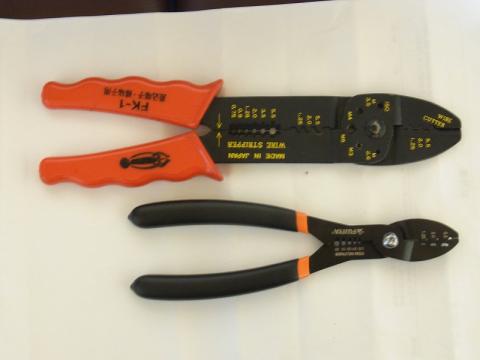

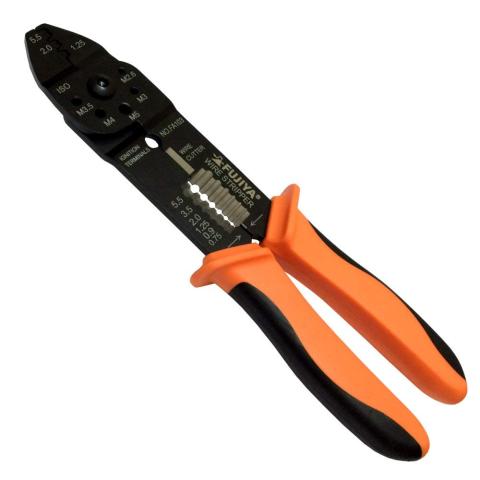

FK-1とFA-203

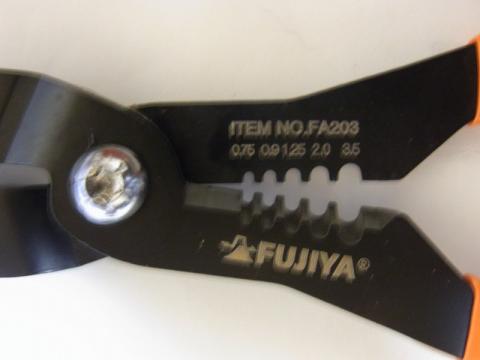

 MADE IN TAIWAN
どこがクオリティファーストなんじゃい！自社生産してくりFUJIYAさん！

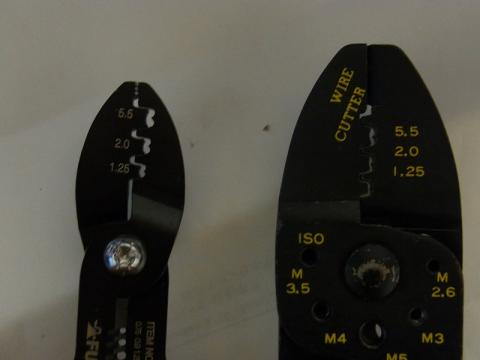

隙間に注目
FA-203の方が広くFK-1の方が狭い
FA-203は最後まで握りこんでも綺麗にカシメられる
(細線使用の場合抜けるかもしれない)
FK-1は最後まで握ると潰れすぎてしまうので、力加減が難しい
(細線の時は力業でカシメられるけど)

このサイズ感は大事！！
ヘッドの小ささにも刮目してほしい！！

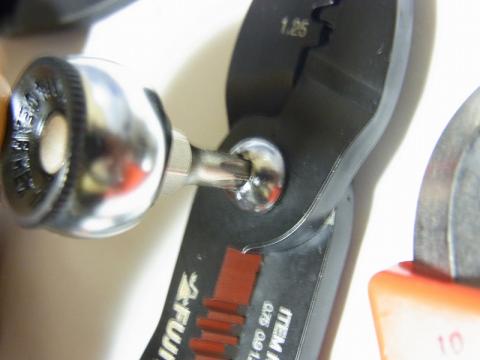

開封直後、さっそく開き具合の調整をした
気持ち渋い動きだったが絶妙な開き具合を手に入れられた(*´ω｀)

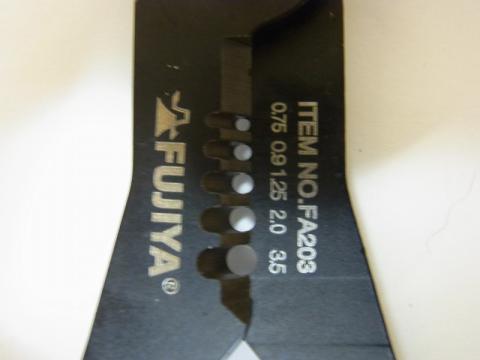

刃が重なり合い真円が出ているのが解るでしょうか？
スパスパ気持ちよく被覆が切れます

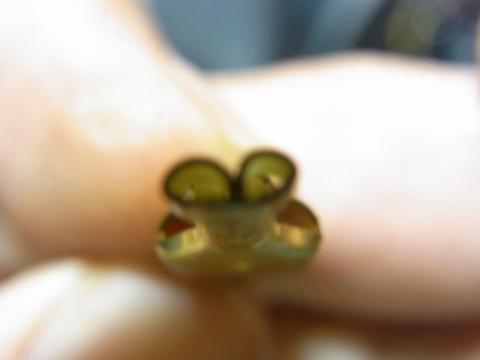

FA-203綺麗にカシメられます

ちょいピンボケだが
FK-1でのカシメは底が平らになり、変な感じでつぶれてしまい左右均等では有りません

左がFA-203 右がFK-1です
203でカシメた方が若干補足仕上がりました
適度に底面も丸く仕上がるので絶縁カバーもしっくり嵌まりそうですね！

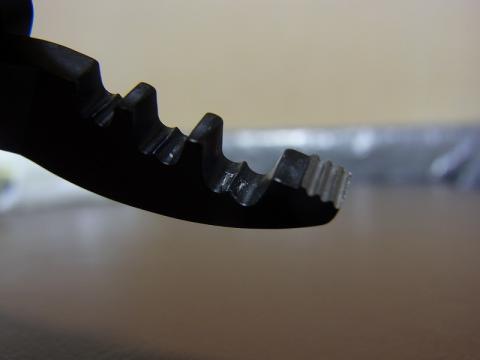

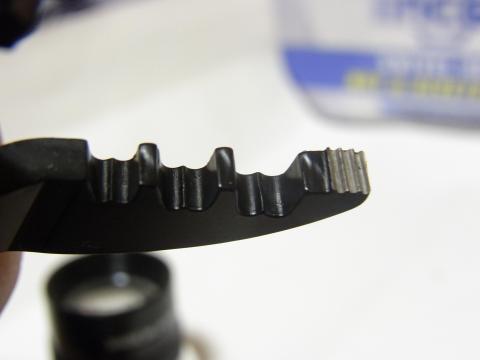

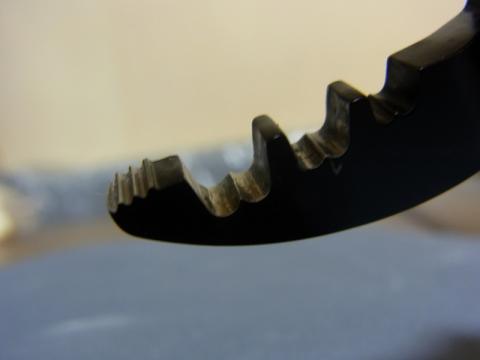

ダイス部アップ
一番先にある5,5のダイス  綺麗に真ん中のエッジが出てませんね…
厚めに塗料がのっかっているみたいなので塗料で曲がって見えるだけかな？？
実際は窪んでいる？
使った感じ問題なさそうなのでOK！！

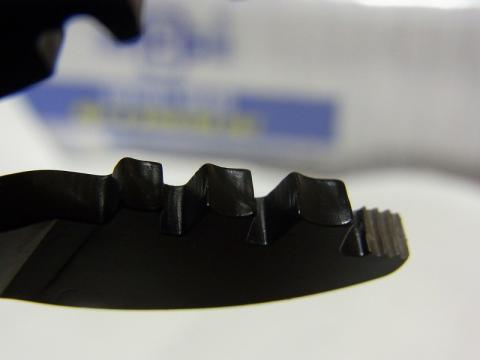

受け側、厚めに塗料が乗っているのが分かるかな？
結構なRが付いているのでカシメた後、綺麗なR形状を保ってくれてる

追記8月4日

実はFA203はダイスの形状異常の為、修理に出しておりました
ハネを丸めるω部分が抉れていて納得がいく範囲でカシメることが出来ずじまい

でしたが返却されて(交換扱い)となり生まれ変わってきました

新品のはず何にダイス部に塗装剥げが・・・
ロット差なのか塗装の質が前の物よりかなり悪いです
型を打ち抜く際にできる製造痕？切断面も前の物より荒く、断面が荒れてました
(まぁ性能には関係ないし、運んできた運送屋は西濃だった）

西濃さんなんでこんなもののパッケージよれよれになるん？？ん？
と相変わらず西濃は西濃だったｗ

早速、カシメて形状を視察した
前回の物よりゴリっとした感じでハネが曲がるり丸まっていく感触
特にギボシ端子はガクンと一気に丸まる感触
もう少しニュルリとしっとり丸まっていってほしいものだが…
微妙なロットの差でしょうね
100分台のちょっとした形状差で全く別物になる物かと思います

住鉱テックのスプラインの形状は85点ぐらいかな？
と言っても手持ちの圧着工具の中では一番きれいに成形できてます

エーモンギボシ端子は95点
5.5被覆部の形状は綺麗に丸め込みます
2.0電線部をカシメる形状も綺麗です

理想に近い形で圧着することができますが
ロット差なのか圧着の際に多少のコツと言うか癖が出るので
雑にカシメると失敗しそうですね。
癖さえ把握して様子見ながらカシメれば問題ないけど
まぁ塗膜が原因かもしれないし、数こなせば慣れるし、工具自体もなじむはず。

６個ほどカシメてみたが塗膜がある程度剥がれダイス部が露わに
ルーペを駆使してダイス形状をじっくり視殺してみたけど今回は問題ないようだ
前回の物よりは綺麗にω部分が成形されている
(微妙に抉れが確認できたが問題が出そうなレベルではなさそう)
抜き型に問題が有りそうだと思います。
製造法が剥き型と一緒にダイス部もカットしているようなので
この辺りは後加工ににした方が良いかと・・・・
ワイヤストリッパー部分のカット精度が欲しいところですね
ペンチ溝なども後加工なので出来ないことなさそうだけど。

とはいえ

FA203はラチェット機構の無い圧着工具の中ではトップクラスの性能だと思います

それとダイス部に塗膜乗らないように出来ないのかな？
質が悪いのか塗膜の乗りわるいし
と言うかと塗装ではなく黒染めじゃいけないのかな？？
すれて、グラデーションが掛かった地金の見え方好きなんだけど(*´Д｀)

最終工程でダイス部の磨きまでしてくれていたら100点の工具だと思います

ワイヤストリッパー部はペンチメーカーだけあって
被覆が切れていく感覚が専用品並みの性能です(*´ω｀)

多機能性を捨て機能を絞り割り切ったニッパーのような形状
どうして今まで無かった？この形状！！
ギボシやスプライスカシメる工具持っていても工具箱に追加する価値のある1本です！
自動車、バイクいじりが好きなら、持っておいて損しないと思います

追記

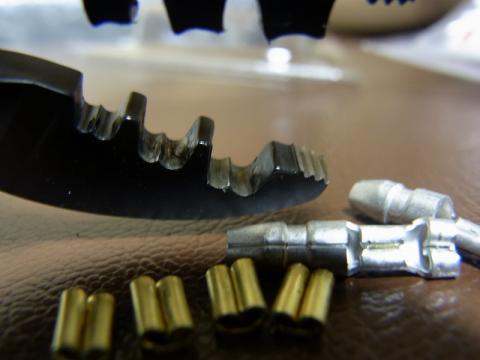

ダイス部塗装の剥離と研磨

塗装の剥離と型抜きした時の切断痕を消すためヤスリ掛けして見ました

ルーペで確認するとまだまだ、筋状の痕跡が有るのですが引っ掛かりは無いように

調整しました

これで、塗装が引っかかって割れて引っかかる感じと
筋状の切断痕で引っかかることなくスルッと圧着できるようになるはずです

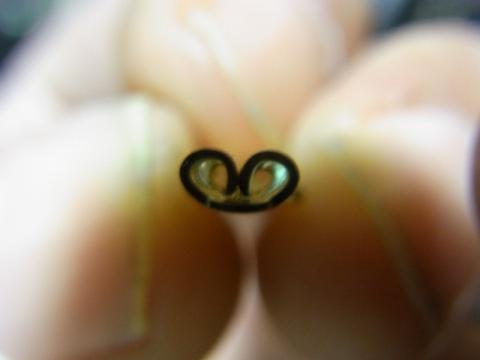

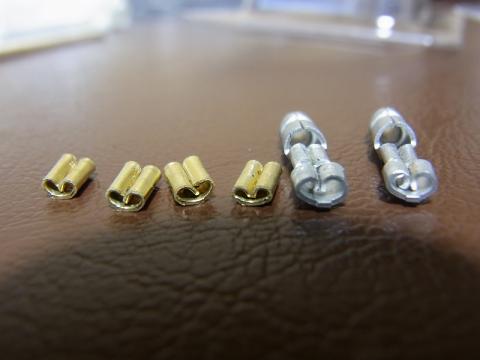

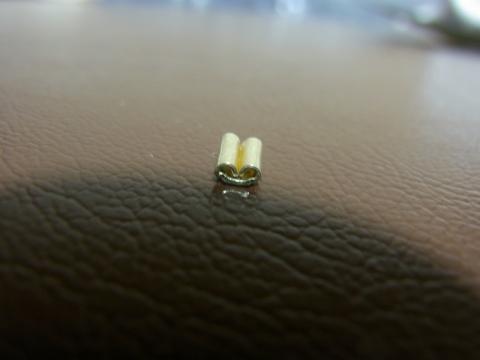

どや！ハネが綺麗に左右とも丸まっているぞい！！
ただし5.5で圧着後2.0で再度圧着し形状を整える必要がある

ついに理想的形状を住鉱テックのスプライスでも可能となった
点数的には98点と言うところか
2点減点は1発の圧着では不可能なので減点した

ここまで綺麗な形状で空圧着だけど、出来ると気持ち良いものです。

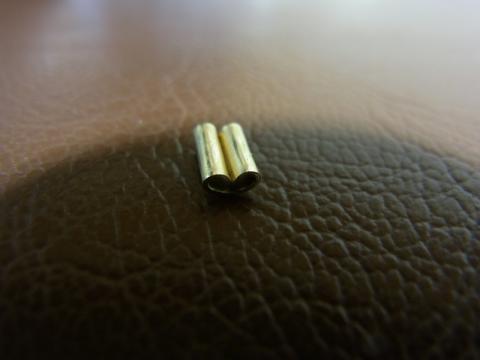

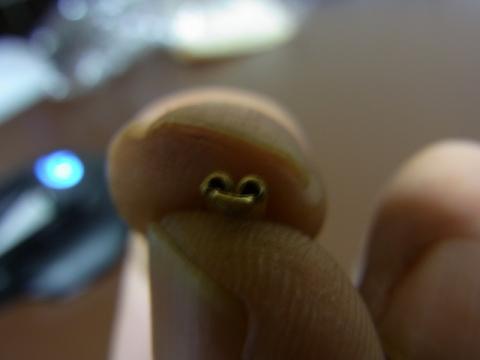

圧着後の形状も丸みを帯びた形で
ハネも両方丸まり込んで機能している

ダイス形状の優秀さがTAIWAN製ながらずば抜けてよいですね。
両ハネが導線や被覆に噛んでこそ圧着かと思います

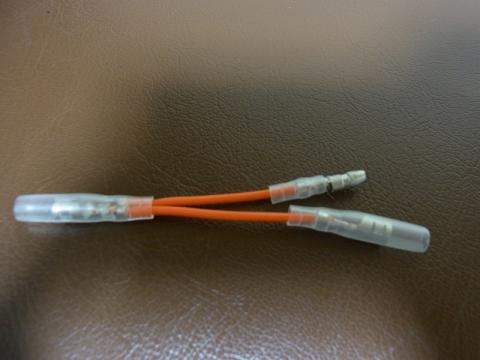

そんなわけで、配線の分岐ケーブルを製作

メスが2つのオスが1つの分岐ケーブルです
オスメスが元配線
メスが分岐線となります

エレクトロタップ分岐は配線切れなど、最悪車両火災にも繋がりかねませんので
安全策の為にもギボシ接続したいところです。
配線がギボシ分膨らむのであまり膨らせたくなく取り外しをしない場合
スプライスでの圧着となる形です

とりあえず手持ちのカラーは3色のみだったので

3色を製作
