Wiysond　PCベースのUSBオシロスコープ　FFTアナライザ　データロガー　2CHチャネル　20MHz　48MSa/s　3 in 1

電子工作やオーディオ波形の確認に有ったら便利というわけで前から欲しかったのですがそれ程必要性も無かったのでスルーしていました　今回オシロキットを作成後もう少し高機能なオシロが欲しいと思った次第です　スペアナ機能やリサージュ波形観測、データレコード機能、ロジックアナライザー機能、x-y表示機能もあります　私は殆どオシロ機能しか使わないと思います。

マニュアルは8cmCDに入っている英語、中文です

製造メーカーはINSTRUSTAR(http://www.instrustar.com/) 社で205系オシロです　

http://english.instrustar.com/product_detail.asp?nid=1556　英文205系ホームページ　

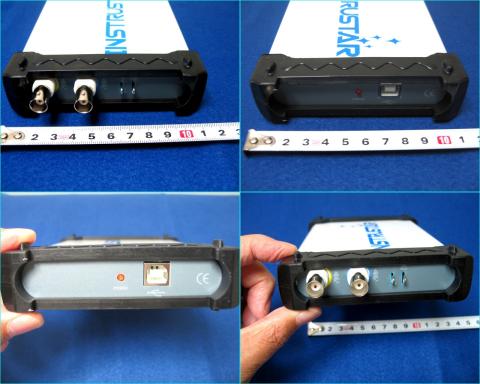

電源スイッチは有りません　USB2.0コード接続で赤LEDが付き常時電源ONとなります　電源アダプターはUSB2.0を使うので必要無しです

　　　　 　外匡はダイキャスト製で黒い部分はやや柔らかいプラスティック(ゴム？)です　　　　　　　

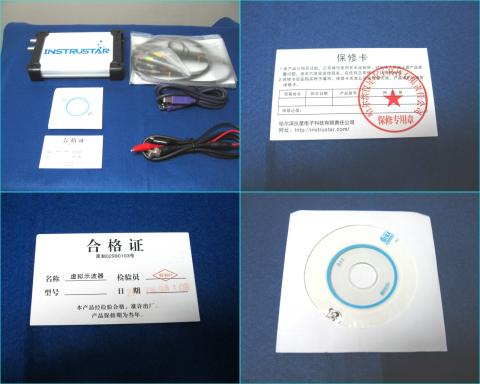

保証カードが付いていて3年保証みたいですがメーカーに送れば保証が効くのかそのあたり不明です　

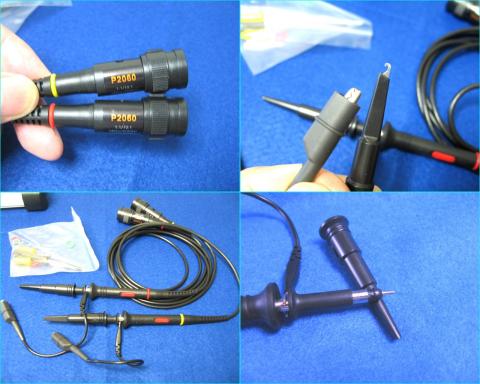

 　　　プローブはデフォはフック形式ですが挿して有るので抜けば針状のプローブになります

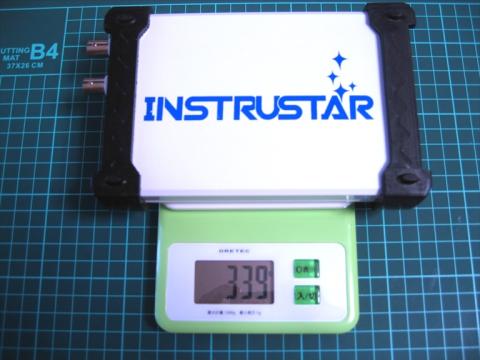

                                      本体重量は339gです

---------------------------------------------------------------------------------------------------

　　　デュアル・チャンネル・デジタル・オシロスコープ

• 20Mのうまく設計された帯域幅、48Mサンプリングレート、2チャンネル、
• 支持X、Y及び2チャンネルの仮想オシロスコープ、スペクトラム・アナライザ、データレコーダのXY交互パターンを交互。
• デバイスは、高速USB2.0を介してPCと通信します。
• デジタルoscilloscope +スペクトラムアナライザ+データレコーダー

　　　USB2.0使用で電源アダプターは必要ないです　電源コネクターも無し。

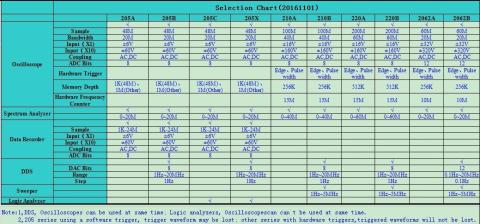

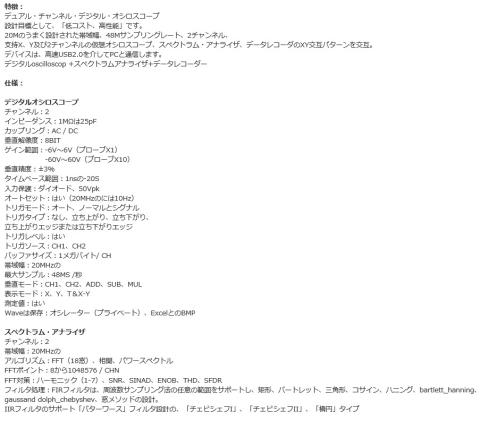

　　　　　　仕様です 左端205Aが該当　画像拡大してご覧ください　

 ---------------------------------------------------------------------------------------------------

PC条件

PC SYSTEM REQUIREMENTS
 Windows XP，Win7，Win8，Win10
 Pentium or higer processor
 USB2.0 High speed port.
 512MB RAM　
 1GB hard disk space

PCはWindows7(64)ですが付属CDROMからソフトをインストールしてそのまま動作しました

---------------------------------------------------------------------------

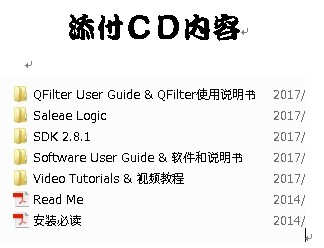

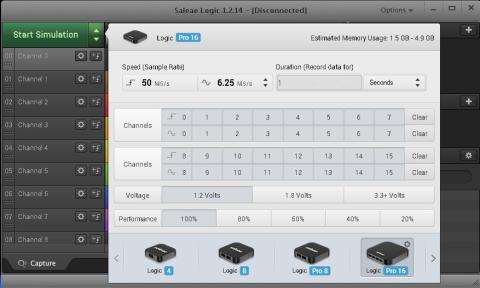

Saleae Logic ホルダーはロジックアナライザーソフトです　

オシロ系のソフトはSoftware User Guide & に入っています

　　　　　　　MultiVirAnalyzerを起動するとセレクト画面とサブメニューがでます　　　　　　

　　　　　　　　　　　　　　　　　　　　サブメニュー　　

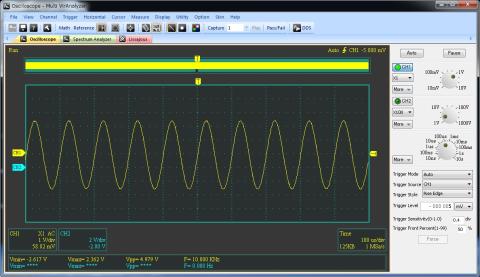

                 オシロ画面　　周波数カウント機能も付いています(SIN波画面下)

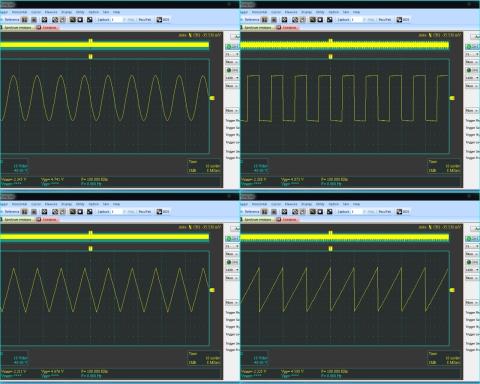

                  100KHz入力時のSIN,矩形、波形 、他

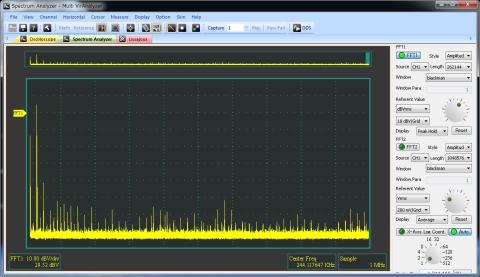

　　　　　　スペアナ画面　

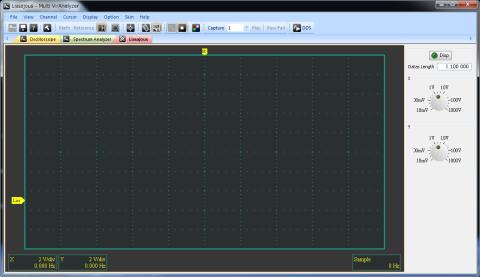

　　　　　　X-Yモニター

　　　　　　各種機能表示

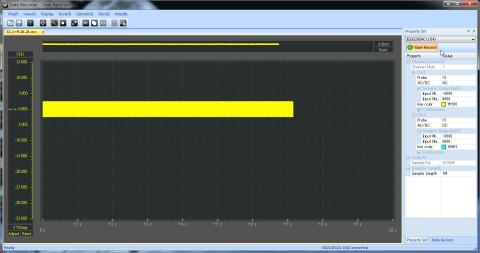

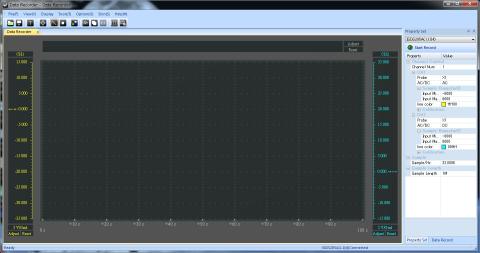

　　　　　　データレコーダー

　　　　　　データーレコーダー

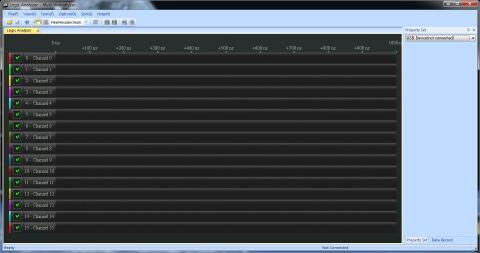

　　　　　　ロジックアナライザー　

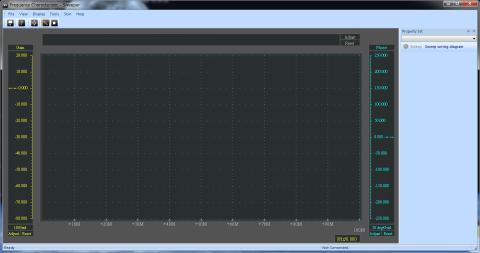

　　　　　　SWEEPER

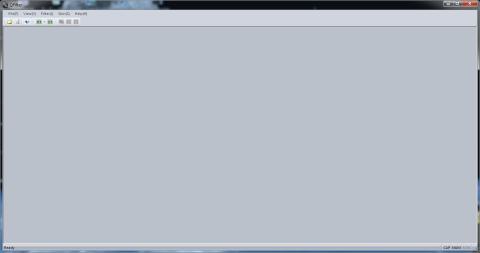

　　            QFILTER

色々機能が豊富ですが使い方が良く判らないのと使わない機能（使いこなせない）があったりします

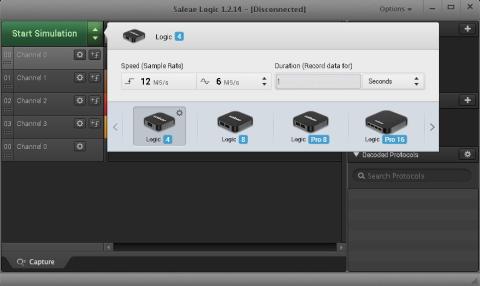

    8Cm-CDにはLogicアナライザーソフトも入っています　私には使う機会がありませんが...

                 使ってないので詳細不明です　

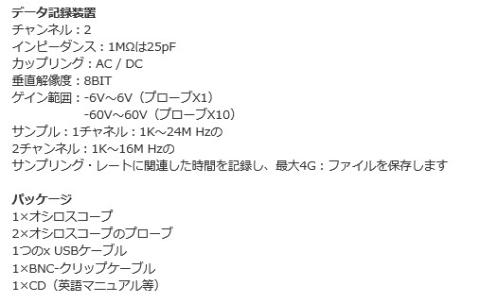

仕様ですが拡大してご覧ください　細切れになっているのは｢フィルタ処理：FIRフィルタは、｣の続きの部分です
