Kuman オシロスコープ プローブ DSO 100MHz 2本組 1:1/1:10 BNC接続 測定用 高電圧プローブ 同軸BNC接続 電子工作ツール P6100

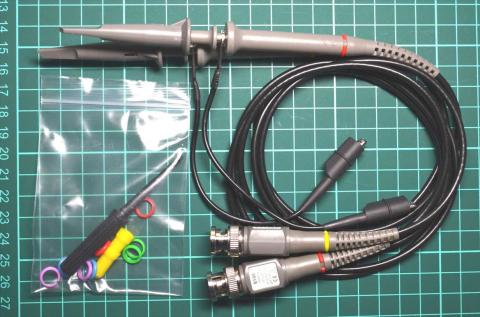

オシロスコープ用プローブ２本です　100MHz仕様ですが実際使っていないので判りません　でも２本のプローブで1400円の価格はアマチュアには文句が有りません　

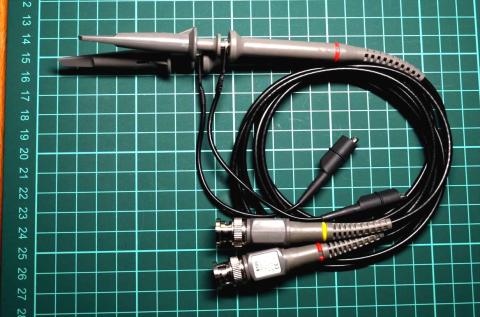

BNCプラグとか本格的ですし、信号ピンは金メッキです　ケーブルは適度に柔らかく使いやすいです(寒いと硬くなるかも)。

細かい処では注文がありますがアマチュアが使うには充分かなと　ですがICの脚や基板をチェックするときはプローブが尖った針にはなりません　TPに引っかける使い方を想定してるようです。　

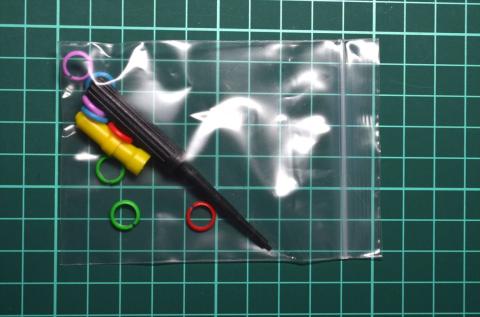

　　　　  　黄色いパーツの使い方が不明ですが基板のテストピンに刺して使うようです？

帯域： DC100MHz（1：10）；DC6 MHz（1：1）

• 入力抵抗：10MΩ（1：10），1MΩ（1：1）
• 入力静電容量：1８pF（1：10），90pF（1：1）
• 最大測定電圧：600V ( 10:1 ) 、300V (1:1)；立ち上がり時間：3.5ns ( 10:1 )、58ns (1:1)

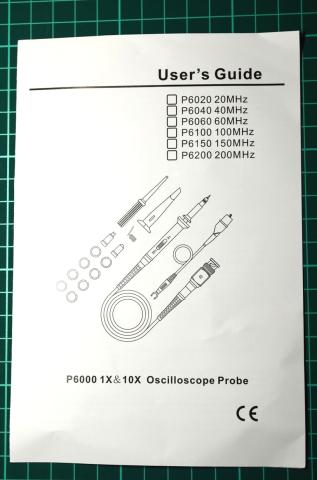

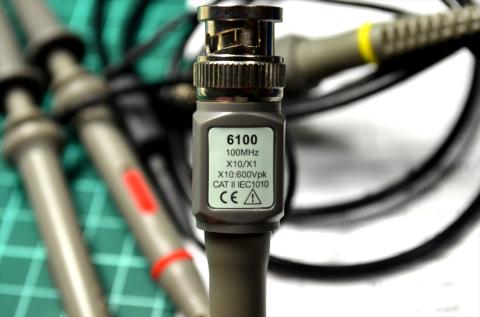

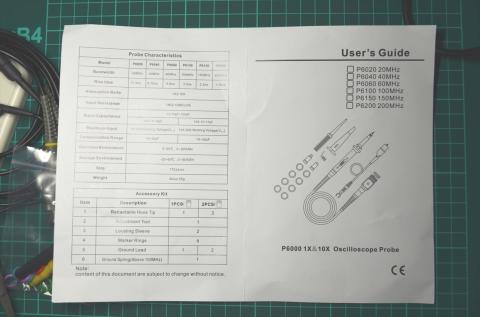

　　　         プローブの型名は合っていますが...

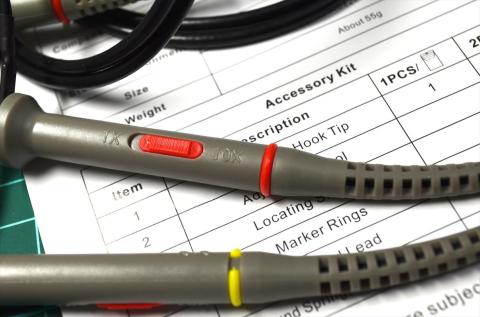

　　　　　　入力抵抗切り替えスイッチ 　1/10減衰　　

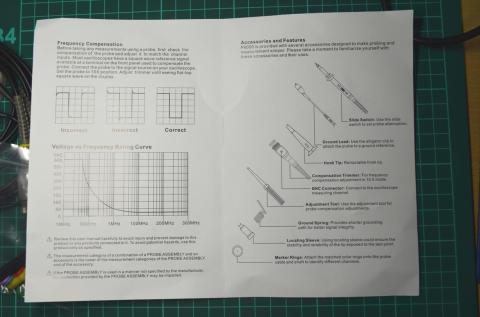

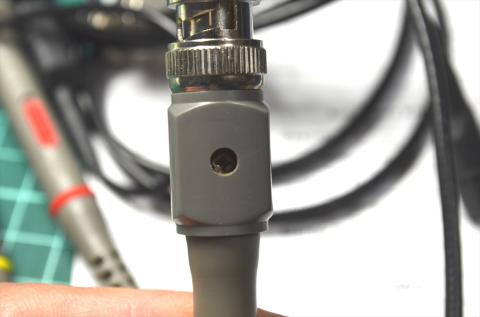

　　　　　　波形ADJドライバー付き　自作オシロでは方形波の調整が出来ました　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

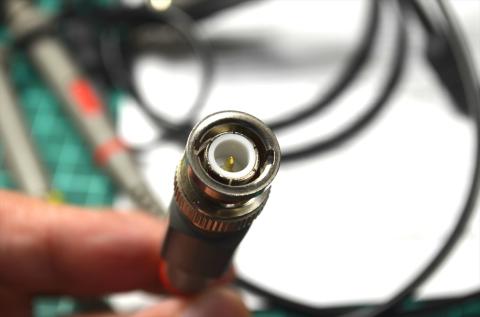

                  信号ピンは金メッキらしいです

通常は外す必要がないのですが、日本製のオシロではフックホルダー？が外れて先端が針先になっていましたが(日本製はネジ式で外れましたが..今回のは実際は外しても意味がないです)外れないし、針先にもなりません　つまりフック機能しかありません。

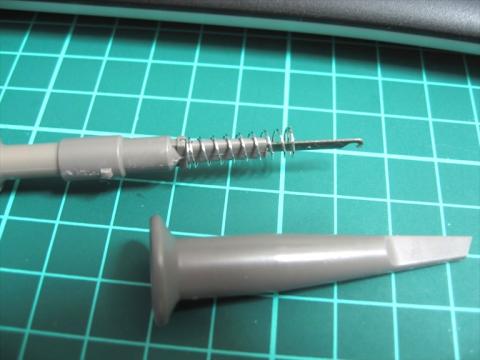

amazonの画像ではフックカバーが外れて、針状の先端になった画像でしたが送られてきたのはカバーも外れないし、元々付いている鉤状だけでした　なんだかなあ...電圧も最大600vみたいですが注意して使った方が良いと思います  強制的にカバーを外して見ました↓　

あれれ？プローブ先が針状にならないです　外す意味がないです　これ以上は外れません

これでは回路チェックは出来ないですね　意味不明魑魅魍魎！　チャイナマジック？

 　　　　 結果：実際はプローブ先が外れず、尖端は回路診断用の針状チップにもなりません
