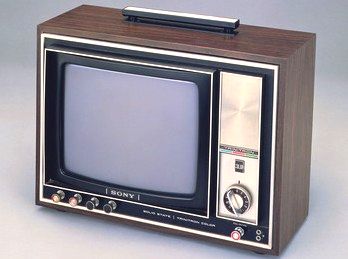

ソニーの13インチ・トリニトロン・カラーテレビ　１号機　発売は1968年10月

発売から10年くらい経って買い替えで不要に為ったものを知人から戴いたものです

VHFチューナーしか付いていないのでUHFでは視られません　あとからKV-1311Uと

いう品種がでてそちらではUHFで視られました　当時ですからアナログ放送です

ブラウン管はトリニトロン管ですがスクエアーなのでシャドウマスク方式のブラウン管に比べ

やや面積が小さかったです　ブラウン管のアノード電圧整流は3AT2という真空管でした

価格は10万円を若干切る価格でしたが、当時の初任給は6万位だったと思います　高いです...

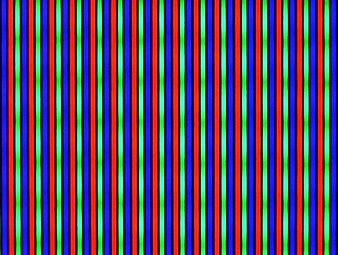

ブラウン管の内側に蛍光帯が縦に３列に塗布されていて電子ビームを上から下にX-Y走査してして光らせます　１つの電子銃から３つのビームが出て順次走査して光らせます　実際は電子ビームを規制するアパチャーグリルというものがあり赤の電子銃から出たビームは赤の蛍光帯を光らせます　これをランディングといいます　あとコンバージェンスというものも有りますがRGB各色が決まった位置で発光すると白になります　この調整を言います　実際はBOW,TILT, H-STAT 、V-STATなど色々偏向の調整があります　後年トリニトロンの特許が切れた頃、三菱がダイヤモンドトロン管のPCモニターを発売しました　ダイヤモンドトロン管は３ガン３ビームです　まあ直ぐ液晶モニターの時代にはなったのですが...

40インチのトリニトロンカラーテレビを観たことがありますが、馬鹿でかいし高価格でした　トリニトロン以前はソニーはクロマトロン管の製品を出していましたが赤っぽい画面で今一でトリニトロン管テレビに切り替えていました。　

トリニトロン管は内部にアパチャーグリルというRGB蛍光帯にビームが正確に当たるように縦すだれ状の金属線がありますがそのフレームが鉄製で重いのです　またトリニトロン管は横に１，２本の黒い線が見えることがありますがスダレの振動を抑えるものです　熱でフレームの膨張があり、これは色むらになるのでフレームを頑丈にして規正してます。
