NOS DAC TDA1543 を1個または2個（LR分離）使用して、IV回路を PチャンネルJ-FET で構成したものが、シンプルなのに非常に良い音らしい。

じんそんさんの頒布されているLR分離基板 for Raspherry pi

https://www.telnet.jp/~mia/sb/img/img356_lrsep.pdf

https://www.telnet.jp/~mia/sb/log/eid240.html（上をJ-FETに改造）

（残念乍ら品切れ中で再入荷待ち。）

20170328　再入荷即確保　※1台目、リファレンスに

20170331　昼着荷　「赤」レジスト基板だった。　　

Greece7さんの配布されているDAC

http://cat0048.my.coocan.jp/tda1534a_cs8416/TDA1543IV_FET.html

（DAC単独 or DAIとの組み合わせ 完成品 キット、これは非常に入手難。）

基板以外にもいつもと違うパーツを諸々揃えないといけない。

先行してパーツは国内、ebay/AliExpressに必要分＋αを発注した。

（パーツはいずれ届くので見切り発車的に備忘録も残す為「モチモノ」に登録）

入荷待ち・中華発送のパーツ着弾まで回路がシンプルなので自作の為の回路設計を行う。

設計と言ってもじんそんさんとGreece7さんの公表されている物をアレンジするだけｗ

用意したパーツ（と今思いつく範囲での実体配線図）

○TDA1543

　http://www.ebay.com/itm/180709028367?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

　ひたすら安かったのでebayにて。

○PチャンネルのJ-FETトランジスタ

　・2SJ498-C（皆さんこれがリファレンス）

　・2SJ103-Y

　・J174

　・J175

　・J176

　・J177（フェアチャイルドJ17Xは良いらしい）

　・2N5461（2N5460-5462シリーズ、足配置違うので注意、5460が相当良いらしい。

　　　　　　　IDssのクラスが違うが使えるのだろうか？）

　aitendoが珍しくPチャンネルJ-FETの品揃え豊富だったのでまとめて注文した。

○基板

　・ユニバーサル基板（Pi-ZERO） [UPi-ZERO]　（Pi-ZERO同寸）

　　http://www.aitendo.com/product/13963

　　Greece7さんの電源部無い物納められるか？　I/O引出し部分在るのでかなりキツイ、

　　けど、思ったより乗っかるではないか。

　　データ裏被覆配線（緑）最短にしたけど、音声out反対が良いな、

　　電解コン立てるとZERO基板のフットプリント小さいのに高さ的にケースが無駄。

　　電解Cタテ（紫）はOS-CON SEPC、ヨコ寝かせは旧OS-CON SP 470µFΦ12.5ｘh22mm。

　　抵抗は色付きなし高音質かつ非常にコンパクトなMELF0204を基本としている。

　　in-out反対、工夫するとDALE無誘導巻線抵抗NS-2B（超デカい・高い・音最高）行けないかな？

　　20170328　Pi ZERO/ZERO W で使わない限り小ささが活かせないからボツ。

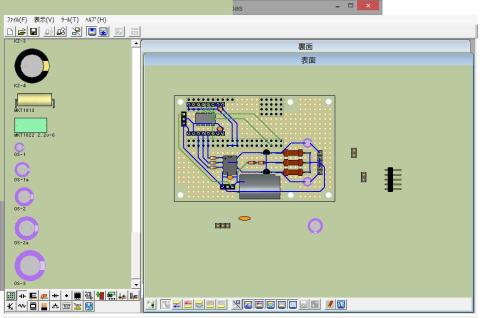

　・ユニバーサル基板（Pi） [UPi-5665]　（Pi-1 Atype同寸）

　　http://www.aitendo.com/product/13964

　　LR分離でなければ、DAC・IVに加えアイソレータ（3.5or5V必要）まで行けるか？→行ける！

　　NS-2Bも余裕で行ける。出力カップリングCはPMLCAP 4.7μF35Vを狙ってる。

　　頑張れば外部からのI2S受けるコネクタ（piなし単独動作可）も置ける、

　　要切替えSW（未記入）＆要HDMI-I2S受信の出力側3.3V。

　　LR分離でないのでは、この方法がベストに近いかな。

　　20170326↑NS-2Bも積めそうだしなんとかCrossCapも詰め込めないか画策中。

　　20170328　※2台目検討案ほぼ完成、パーツ到着待ち

　　　　　　　　DC12V→8VのTPS7A4700、アイソレータSOP16の変換基板二階建てなら

　　　　　　　　（アイソレータ前段3.3VはPiから、後段8→3.3VをAMS1117の変換基板で）

　　　　　　　　TDA1543シングルのほぼフル装備搭載可！！（多分、作れるかどうかは別ｗ）

　　　　　　　　BBB/BBGブリッジ基板に装着時の結線（Pi用のデータ3本以外）は未確認

　　20170401

　・ユニバーサル基板（Pi） [U-Pi]　（Pi-1/2/3 Btype同寸）

　　http://www.aitendo.com/product/12108

　　LR分離でなければ、DAC・IVに加えアイソレータまで充分余裕

　　1/O引出しが邪魔してLR分離までは難しい、むだに信号線が右往左往、配置が美しくない。

 　　20170328　BBB/BBG＋ブリッジ基板に装着したら右辺がケースから飛び出るのでボツ。

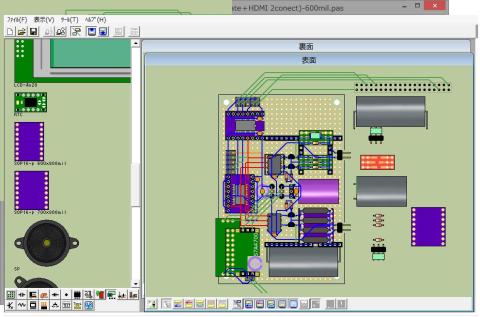

　・ユニバーサル基板（67X100） [P67X100-C]　（タカチHENケース内部溝にピタリ嵌る、黒）

　　http://www.aitendo.com/product/5137

　　※3台目、フル装備バージョン

　　TC74HC153AF SOPから2つのTDA1543までの信号線被覆電線グチャつくなあ…

　　LR分離であっても配置は楽、DAC・IVに加えpiからアイソレータ経由でも、

　　リクロック基板からHDMI経由でのI2S外部注入コネクタ設けても充分余裕。

　　mr_osaminさんの言われてたカップリング CrossCap 4.7µFも入らないか？

　　ちょっと弄ってCrossCap 4.7µF（図最下部の一番大きな円筒が似た大きさ）置いてみた、

　　緑の四角PMLCAP でいって余裕出来たら置換えるとしよう。

　　以上基板は全てaitendoにて入手済み。

　　20170326

　　CrossCap・NS-2B・基板全部黒なので0.1µFはWIMA入れてみた。

　　Piなしで（パネル装着の引込基板内でアイソレート済み）I2Sの注入コネクタだけだと余裕。

　　でもなあ、Piと同一筐体（アイソレータは欲しい）でも使いたいよなあ。

　　コネクタ二つにしてPiからとI2S外部注入は差換えよう。0.1µFはECHU裏面実装だな。

　　CrossCapでも何とか納まる。

　　抵抗は、MELF0204ⅹ4本（小さいサブ基板）/NS-2Bⅹ4本（大きいサブ基板）の2種作る。　　

　　20170328　※3台目検討案

　　　　　　　　これは、入力コネクタ2個・アイソレータ・CrossCap 4.7µF搭載フル装備とし

　　　　　　　　DC12→8VのTPS7A4700、DC8→5VをAMS1117の変換基板搭載位置詰めて

　　　　　　　　（Piのpin1/17からなら3.3V、pin2/4からなら5Vどちらでもお好みで可）

　　　　　　　　1台目・2台目の経験値を踏まえた上でじっくり最終形態作成予定

　　20170401

　○パワートランジスタ

　　・2SA1208 2SC2910

　　　https://ja.aliexpress.com/item/Free-Shipping-20PCS-100-new-original-low-power-transistors-2SA1208-2SC2910-A1208-C2910-to-1-8/32468627958.html?spm=2114.13010608.0.0.TYweVU

　　　じんそんさん基板のprost氏LED電源用（じんそんさん基板の電源はこのタイプが主）

　　　ディスコンで入手難につき今後に備え、Aliにて少し多めに確保。

　　　20170330　航空便で着荷

　○ダイオード

　　・1SS270A（設計オリジナルの１Ｓ１５８８互換品）aitendoにて。

　○マルチプレクサIC

　　・TC74HC153AF SOP（じんそんさんのLR分離DACの信号分岐用）

　　　https://ja.aliexpress.com/item/Free-shippin-10pcs-lot-74HC153A-TC74HC153AF-patch-body-SOP5-2-new-original/32550310649.html?spm=2114.13010608.0.0.TYweVU

　　　DIP型は何処でもあるがSOPは見つからなかったのでAliにて、これも多めに。

　○アイソレータIC　3.3/5Vどちらでも動作可能

　　・SI8440-B-IS（SOP16）

 　　・ISO7640FM （SOP16）

入手したユニバーサル基板に納まる様に、実体配線図を作るのが第一段階。←今ここ

じんそんさん基板の入荷とパーツが到着（遅いと2週以上かかる）して実際に組むのが第二段階。

第三段階＝音の評価は、諸々上手く行って（組めるのか？）音出し出来たらという長い道のりｗｗｗ

20170401

じんそんさんが、「リクロック＋アイソレート基板」開発されるそう！

LR分離基板 for Raspherry pi とPiの上に二段重ね出来るだろうから、

この基板に不可能と思っていたNS-2Bの搭載の目途も付いたから、

2台目 Pi-1 Atypeユニバーサル（TDA1543シングル）はCrossCapしか優位が無くなるなあ。

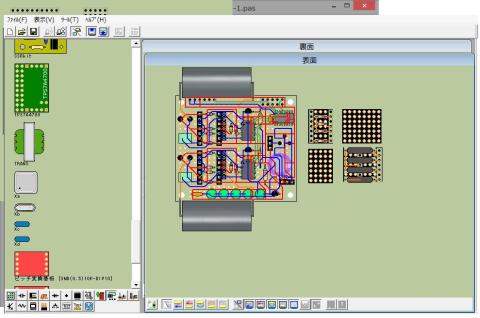

CrossCap（↓図は基板外に置いてみただけ＝支えが無い状態）まで搭載手段が見つかれば、

3台目 100x67mm黒基板でさえも自作の優位が無くなる…

1.LR分離基板 for Raspherry pi（PチャンネルJ-FET IV解像）

2.リクロック＋アイソレート基板

をPiの上に二段重ねで運用出来た後、不足があれば手組と言う感じかな。

（違う種類の板も作りたくなるだろうし）
