ちばとどの レクリェーション的DIY修理。

Before（元のジャンク）： HP 4420s VM118AV のどれか  （2,500円 ＋ 送料1,190円 2016/9/19）

http://h50146.www5.hp.com/products/portables/old/business/4420s/cto_model.html

• Celeron P4600
• メモリ DDR3 PC3-12800  2GB
• ストレージ なし
• 光学ドライブ  ダミーパネル
• Wi-Fi なし
• 液晶割れるも、BIOSは確認できる（14インチ）
• Winodows 7 Professional のプロダクトキーシール
• バッテリーは充電可能
• ACアダプタなし
• キーボードに反りあり

After Brush up：

• Core i5-560M 2.66GHz 3M Cache （2,300円 ＋ 送料164円 2016/9/30）
  （4420s の最上位で採用されていたので選定）
• メモリ DDR3  2GB + 2GB（最大8GB）
• HDD WDC WD2500BEVT  250.0 GB
• Wi-Fi  Intel Centrino Advanced-N 6200 （580円 ＋ 送料120円 2016/9/28）
  （HP と Lenovo（IBM）の機体は、起動時にBIOSで内蔵Wi-Fiアダプタの型番チェックを行っている模様なので、HPの公式オプションリストにある型番を選定。実際手元にあるリスト外品を挿すとBIOSの起動でエラーとなって進まなかった）
• 液晶パネル
  CR460 についていた N140BGE-L21 を移植。

• ACアダプター  HP純正 18.5V~3.5A PPP009L-E（864円 ＋ 送料360円 2016/9/26）
  プラグが特殊；たぶん、外径7.4mm　内径5.0mm　中心部0.7mm というもの。

• Windows 10 を Winodows 7 Professional のプロダクトキーでインストールすると、Windows 10 Pro 64bit となった。(インストール時、32/64 の選択はしていない)

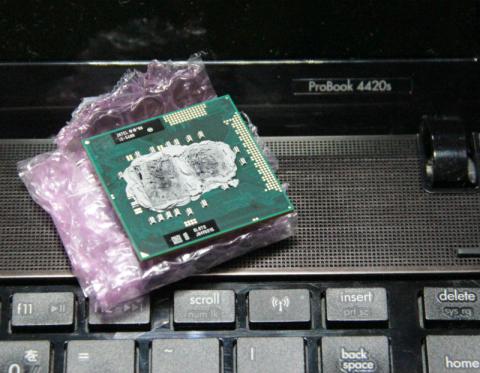

ヤフオクで中古CPUを購入すると、未清掃のまま送られてくることが多いです。コアを傷つけないための配慮かと思います。正式には古いグリスをていねいに除去して新しいのを塗布するのでしょうが、今回は塗り足すだけで装着しました。

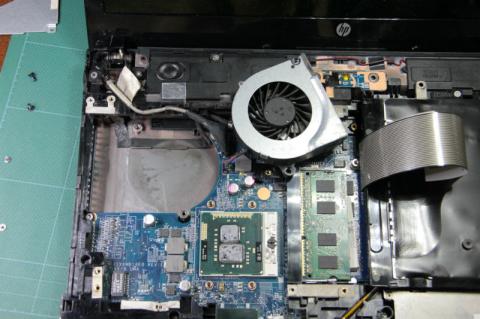

ヒートシンクとファンを外してCPUを交換する直前。

4420s のこと

2011年ころに発売された機種ですが、CPUを替え、メモリを足し、Wi-Fi を補い、してみると、Windows 10 で ”ふつうに” 普段使えるPCに仕上がりました。

箱根寄木細工の秘密箱みたいな構造

ボトム（下半身）の上面３点（パームレスト、キーボード、スピーカーカバー）の嵌め合わせ構造が独特で、箱根寄木細工の秘密箱を彷彿とさせます。分解するとき、キーボードは、奥にスライドさせますが、パームレストは右にスライドします。取り付けるときは、すべてのフックが嵌合相手に合っていることを確認して密着させつつそれぞれ逆向きにスライドします。入手したジャンク品は、はめ込み方を理解せずに組み立てたためにキーボードやスピーカカバーが反り曲がって割れさえ発生して無残な感じでした。

ちゃんと組むと、キーボードまわりが安定し、元々タッチ感のよいキーとあいまって、タイピングが気分良くできるようになりました。

頑丈な造り

液晶のヒンジもしっかりとした構造です。

ビスの本数も多く、トルクスネジを採用する念の入れようです。

なので、多少手荒くに開け閉めしてもこの部分が破壊されることはなさそうです。

反面、液晶パネルを交換する際は、パネル部分のフロントベゼルを外すだけでは足りず、ヒンジ部から分解する必要がありました。
PCのライフタイム中、パネル交換などめったにしないので、部材の交換の手数よりも、普段の堅牢さを優先したのかと思われますが、よい設計と思いました。

”こいちまん”のマシン

見た目はボロいしCPUの世代は古いけれど、数千円のコストで、なかなか充実したPCが出来上がりました。

さて、このPCで何をしましょうか？

使うより、作る方がメインテーマの、DIY修理でした。

[オマケ] Windows 10 の必死さ

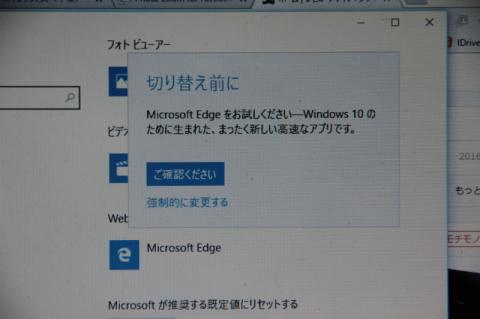

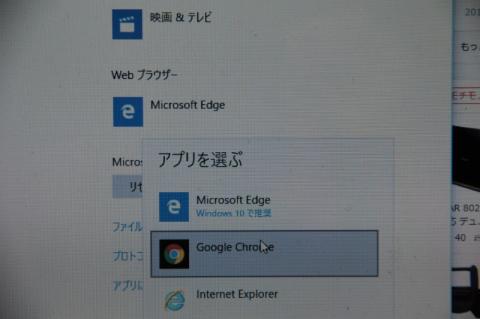

標準ブラウザをchrome にしようとすると、念押しのダイアログが出るようになりました。
しかも、つい「ご確認ください」を押してしまうボタン構成になっています。これは少し前のリリースでは見られなかったと思います。
もちろん、「強制的に変更する」を力を込めてクリックします。
そんなに Edge を使ってほしいの？　どうして？

Wi-FiアダプタをBluetoothコンボタイプに （2016/11/05 追記）

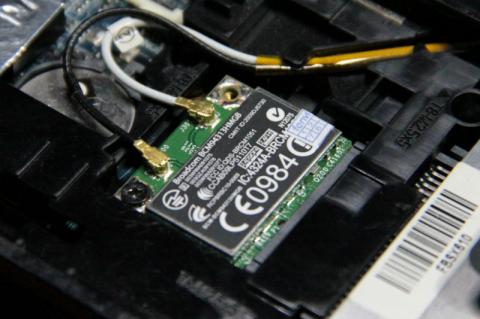

Broadcom BCM94313HMGB （Aliexpress 733円）・・・ 動作OK

HP のリストに、パーツ番号 600370-001 として掲載されています。4420sは対応リストになかったけれど、動作できてます。

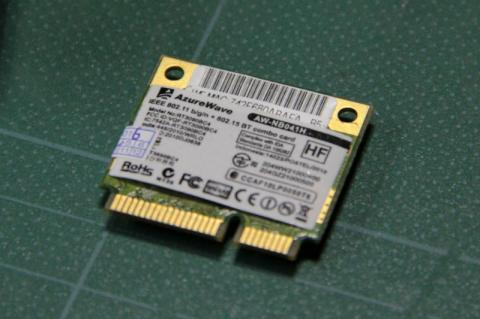

AzureWave AW-NB041（Aliexpress 511円）・・・ NG

上の公認パーツ Broadcom BCM94313HMGB と同じチップ（RT3090BC4）を搭載しているので使用できるかと思ったのだけど、BIOSチェックにかかり使用できませんでした。
