安くてupgradeも出来る

中華製LM317基盤
Amazonで185円

注文して届くまで10日ほどかかりました。

ただしこの基盤、保護パーツも付いていない基本設計
パーツは
LM317T

小型コの字ヒートシンク H20mm 側面10mm幅 背面15mm幅 約2mm厚
基盤ねじ式コネクタ入力、出力 各1個
チップセラミックコンデンサ 0.1uFx1
チップ抵抗 200Ω x1
トリマポテンショメータ 多回転 半固定ボリューム 103 10KΩ
電解コンデンサ 47uF 35V
基盤

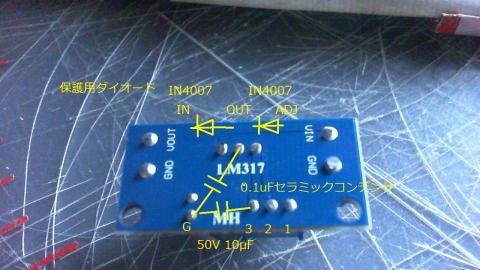

パーツを加える
パーツを加える


これらのパーツを買い揃えると180円以上はするのではないかと思ってます。

アンプやDAC用のリニア電源に使うので買って以下の物を付け加えました。

トランス15Vから12Vと9Vから5V降圧用に


ダイオード 1000V 1A 1N4007*25 x2
レギュレータ保護 25V以下では不要ですがおまじない



電解コンデンサ 50V 10μF(105℃・超低Z・超低ESR)日本ケミコン KZH
リップル除去の向上用 317は80dB 一応小さくてもオーディオ用なので



絶縁ラジアルリード型積層セラミックコンデンサー0.1μF50V

全部で100円は掛かりません



ヒートシンクが小型なのでLM317Tとの間に熱伝導が良い無酸素銅板30mmx10mm 1mm厚をCPUグリスを塗って放熱強化

以前購入していた無酸素銅板1mm厚 10cmx10cmは350円でした、0.8mmや1.5mmも持っていますが放熱強化用は1mmが一番加工し易い、0.8mmは配線等に、1.5mmはほとんど使っていません。

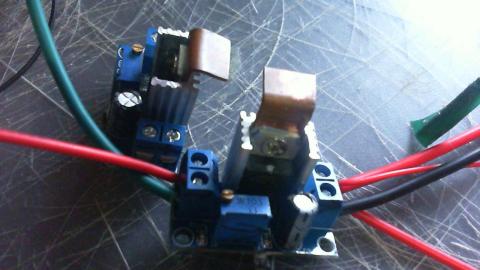

やはり銅板は心強い

やはり無酸素銅板は心強い

追加のパーツにCPU殻割にも使ったCOM-G52(レギュレータやトランジスタにも使える)絶縁接着

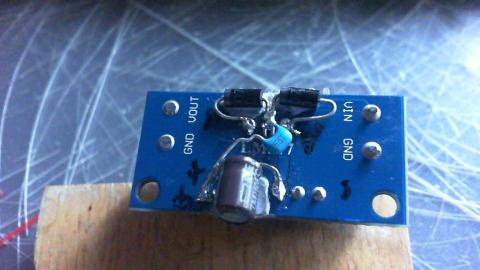

半田付けがひどいのでCOM-G52で固定
半田付けがひどいのでCOM-G52で固定


最後に出力ラインにファインメットビーズで仕上げ

  • 購入金額

    186円

  • 購入日

    2016年09月14日

  • 購入場所

    Amazon
