このLEDライトはテープ式で長さ５mのLED 3色の製品です。

今回は、少し遊んでみたかったので購入してみました。

製品はAmazonの小さめの箱に以下の袋で梱包されていました。

製品自体はテープ(フレキシブル基板)ですから、リールに巻いてありました。

両端に電源用コネクタがあり、片端に接続用端子が付いています。

この端子を利用すれば、もっと長くすることが出来ます。･･･電源容量はその分増えます。

線の電極は+Vが白です。

白と各色の線をGNDに接続することで点灯します。

今回は使用するために手元にあったトグルスイッチ4コを使用してメイン、BLUE,GREEN,RED用のスイッチを接続して、無線用に持っている可変電源(13.8V/30A)を使用して確認しました。

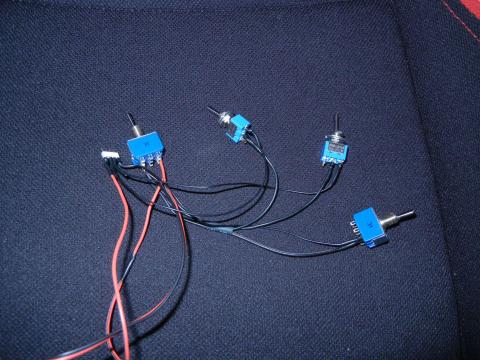

仮に製作した電源接続ケーブルとスイッチです。

使用した電源はこちら･･･電圧を正確に調整するためにテスタで確認してました。(笑)

点灯した感じはこんな感じで、結構まぶしい感じです。･･･間接で使用した方が良さそうです。

先ずはBLUE･･･紫ぽっく写っています。

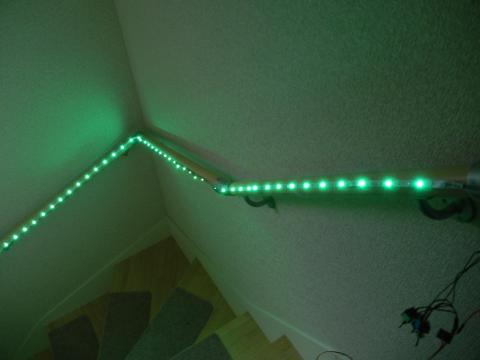

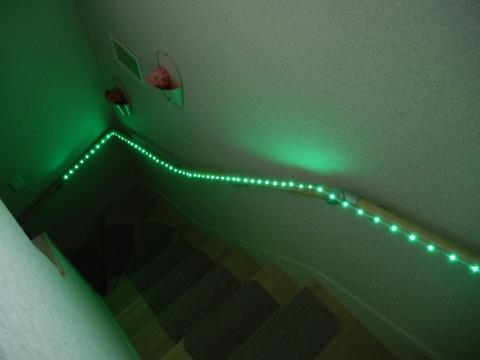

GREENです。

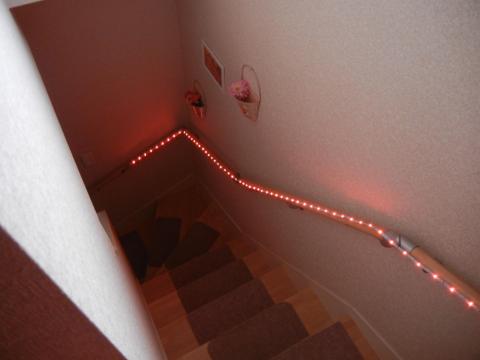

REDです。

3色同時点灯です。

※　この製品は使用するのに少し加工が必要だったりします。

それなりの知識は必要かもしれません。

加工には半田ごてや線材、スイッチとうが必要です。

使用は自己責任ですね。(^^ゞ

お値段がそれなりなので、説明書も無いので、少々戸惑うかも･･･線の色で極性は判断できません。

フレキシブル基板の途中の表示を確認しました。
