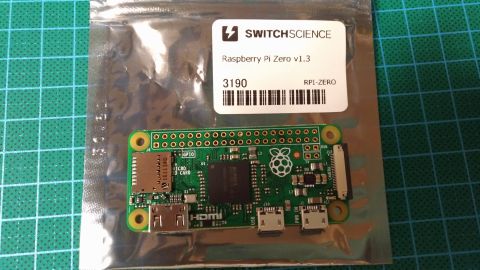

念願の Raspberry pi zeroをスイッチサイエンスから手にいれました。

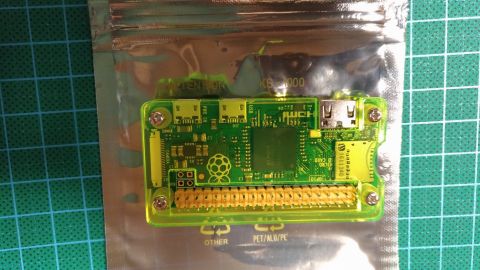

aietndoで購入したピンを付けて、ケースに入れました。

このLANアダプターを付けました

でも、Volumio2は動くのですが、Network Driveが見つからないという

メッセージが出てきてNASをマウントできません。

Teratermも接続できて、Web-UIも表示されるのですが...

そうそう、TDA1543 DACもちゃんと音が出ました。（WebRadioのみ）

■2017年4月22日 追記

Volumio2の「+Add New Drive」（自動ボリューム探索）機能では

NASを見つけられなかったのですが、IPアドレスやマウントポイントを

手入力したら、音楽データの入っているNASがマウントできました。

なんでだろ???

■2017年4月23日 追記

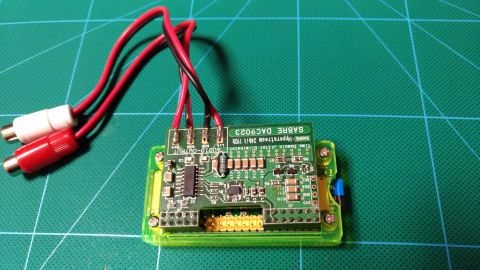

Takajinさんの SabreBerry+を載せてみました。

これも良い音でなりました。

サイズ的にちょうどいいですね。

■2017年7月30日 追記

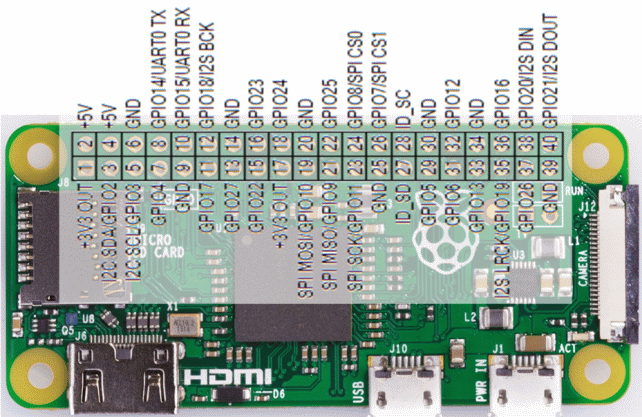

GPIOのピン配置を毎回ネットで探すことになるので絵を作ってみました。

■ハードウェアのセットアップ

Raspberry Pi zeroに2.2インチのLCDを接続してみたいと思います。

このLCDのコントローラーは、ILI9340で adafruit22aとコンパチです。

Raspberry Pi zeroとLCDの接続は以下のようにしました。

[LCD - zero]　※数字はピン番号

1.VCC - 1.+3V3 OUT

2.GND - 6.GND

3.CS - 24.CS0

4.RESET - 22.GPIO25

5.DC/RS - 18.GPIO24

6.MOSI - 19.MOSI

7.SCK - 23.SCK

8.LED - 17.+3V3 OUT

9.SD0/MISO - N/A

■ソフトウェアのセットアップ

Raspberry Pi zeroをRaspbianで動かしています。

※ 4.9.35+ #1014 Fri Jun 30 14:34:49 BST 2017 armv61 GNU/Linux

※SSHで通信したい場合には、/bootの下に「ssh」というファイルを作ること

■fbtft のセットアップ

以下のファイルを変更しました。

[/boot/config.txt]　※以下の行を追加

　dtoverlay=fbtft_device

[/boot/cmdline.txt]　※行の最後に以下を追加

　fbcon=map:10

[/etc/modules-load.d/fbtft.conf]　※新規作成

　spi-bcm2835

　fbtft_device

[/etc/modprobe.d/fbtft.conf]　※新規作成

　options fbtft_device name=adafruit22a txbuflen=32768 rotate=270

■SDL1.2のインストール

　# sudo apt-get install libsdl1.2-dev
　# sudo apt-get install libsdl-image1.2-dev
　# sudo apt-get install libsdl-ttf2.0-dev
　# sudo apt-get install libsdl-gfx1.2-dev

■python3のインストール

　# sudo apt-get install python3-pip python3-dev

■pygame3のインストール

　# sudo apt-get install python3-pygame

■動作環境の確認

fbtftのwikiにあるpygameのテストプログラムを動作させてみたところエラー発生

$ python pytest.py
xcb_connection_has_error() returned true
ALSA lib confmisc.c:768:(parse_card) cannot find card '0'
ALSA lib conf.c:4259:(_snd_config_evaluate) function snd_func_card_driver returned error: No such file or directory
ALSA lib confmisc.c:392:(snd_func_concat) error evaluating strings
ALSA lib conf.c:4259:(_snd_config_evaluate) function snd_func_concat returned error: No such file or directory
ALSA lib confmisc.c:1251:(snd_func_refer) error evaluating name
ALSA lib conf.c:4259:(_snd_config_evaluate) function snd_func_refer returned error: No such file or directory
ALSA lib conf.c:4738:(snd_config_expand) Evaluate error: No such file or directory
ALSA lib pcm.c:2239:(snd_pcm_open_noupdate) Unknown PCM default
Traceback (most recent call last):
  File "pytest.py", line 13, in <module>
    DISPLAYSURF = pygame.display.set_mode((240, 320), 0, 32)
pygame.error: No video mode large enough for 240x320

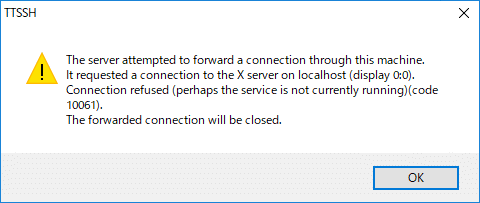

エラー1：Xwindowのリクエスト発生

　なぜか raspberry Pi zeroから X serverのリクエストがくる

エラー2：ALSAエラー発生

　/boot/config.txtの中で、オーディオを活かすとエラーはでなくなりました。

　このエラーが出ていた時は、以下をコメントアウトしていました。

　dtparam=audio=on

エラー3：pygameのエラー発生

　画面サイズのエラーのようなので、画面設定を確認してみます。

　$ fbset -i -fb /dev/fb1

　mode "320x240"
　    geometry 320 240 320 240 16
　    timings 0 0 0 0 0 0 0
　    nonstd 1
　    rgba 5/11,6/5,5/0,0/0
　endmode

　Frame buffer device information:
　    Name        : fb_ili9340
　    Address     : 0
　    Size        : 153600
　    Type        : PACKED PIXELS
　    Visual      : TRUECOLOR
　    XPanStep    : 0
　    YPanStep    : 0
　    YWrapStep   : 0
　    LineLength  : 640
　    Accelerator : No

とりあえずプログラムの中で、240x320と定義している部分を 320x240に修正するとポリゴンやらラインやらが表示されました。

動くことはわかったが、縦横問題は後で解決が必要な気がします。

■2017年8月3日 追記

PeppyMeterのインストール

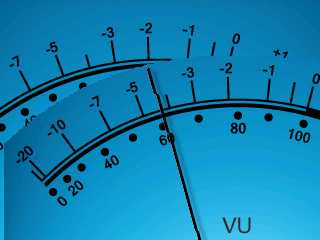

※PeppMeter とは、VUメータを表示させるツールです。

■PeppyMeter本体のインストール

　$ apt-get install git

　$ cd /home/pi

　$ mkdir PeppyMeter

　$ cd PeppyMeter

　$ git init

　$ git pull https://github.com/project-owner/PeppyMeter.git

[/boot/config.txt]　※以下の行を追加

　dtoverlay=fbtft_device

　dtoverlay=ads7846,penirq=17,speed=2000000,penirq_pull=2,xohms=150

[/boot/cmdline.txt]　※行の最後に以下を追加

　fbcon=map:10

[/etc/modules-load.d/fbtft.conf]　※新規作成

　spi-bcm2835

　fbtft_device

　ads7846

[/etc/modprobe.d/fbtft.conf]　※新規作成

　options fbtft_device name=piscreen width=320 height=480 \

　bgr=1 fps=30 speed=18000000 txbuflen=32768 rotate=90 \
　gpios=reset:25,dc:24

　options ads7846_device model=7846 swap_xy=1 cs=1 verbose=3

■tslib等のインストール

以下のツールをインストールします。

　$ sudo apt-get install xinput evtest libts-bin fbcat

■タッチスクリーン機能のテスト

　$ evtest /dev/input/event0

　Input driver version is 1.0.1
　Input device ID: bus 0x0 vendor 0x0 product 0x0 version 0x0
　Input device name: "ADS7846 Touchscreen"
　Supported events:
　  Event type 0 (EV_SYN)
　  Event type 1 (EV_KEY)
　    Event code 330 (BTN_TOUCH)
　  Event type 3 (EV_ABS)
　    Event code 0 (ABS_X)
　      Value   4058
　      Min        0
　      Max     4095
　    Event code 1 (ABS_Y)
　      Value   1813
　      Min        0
　      Max     4095
　    Event code 24 (ABS_PRESSURE)
　      Value      0
　      Min        0
　      Max    65535
　Properties:
　Testing ... (interrupt to exit)
　Event: time 1503208729.464387, type 1 (EV_KEY), code 330 (BTN_TOUCH), value 1
　Event: time 1503208729.464387, type 3 (EV_ABS), code 0 (ABS_X), value 4048
　Event: time 1503208729.464387, type 3 (EV_ABS), code 1 (ABS_Y), value 1911
　Event: time 1503208729.464387, type 3 (EV_ABS), code 24 (ABS_PRESSURE), value 　65279
　Event: time 1503208729.464387, -------------- SYN_REPORT ------------
　Event: time 1503208729.484524, type 3 (EV_ABS), code 0 (ABS_X), value 4053
　Event: time 1503208729.484524, type 3 (EV_ABS), code 1 (ABS_Y), value 1909
　Event: time 1503208729.484524, -------------- SYN_REPORT ------------
　Event: time 1503208729.544118, type 1 (EV_KEY), code 330 (BTN_TOUCH), value 0
　Event: time 1503208729.544118, type 3 (EV_ABS), code 24 (ABS_PRESSURE), value 0
　Event: time 1503208729.544118, -------------- SYN_REPORT ------------
　Event: time 1503208734.744373, type 1 (EV_KEY), code 330 (BTN_TOUCH), value 1
　Event: time 1503208734.744373, type 3 (EV_ABS), code 0 (ABS_X), value 4091
　Event: time 1503208734.744373, type 3 (EV_ABS), code 1 (ABS_Y), value 2714
　Event: time 1503208734.744373, type 3 (EV_ABS), code 24 (ABS_PRESSURE), value 65281

スクリーンをタッチするとメッセージが表示されるので、繋がっているようです。
