ちょっとした波形観測の為に買ってみました

話題（？）のデジタルオシロキット、やっと購入しました。

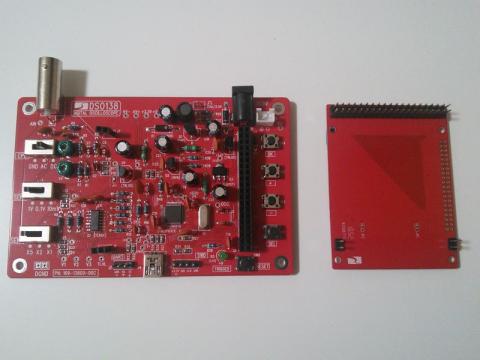

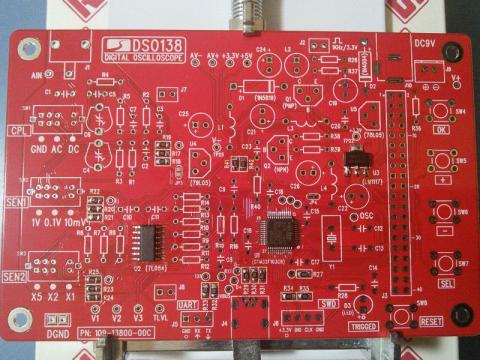

面倒なSMDを先に取り付けて（QFPは実装済）



コレを使って抵抗値を確認しながら、マニュアル通りの順番でDIP部品を取り付けて完成。

部品不足や値違いも無く、サクッと組みあがり。









うかつでした・・・

電源は9V。

9VのACアダプタは持っていないので、またしても

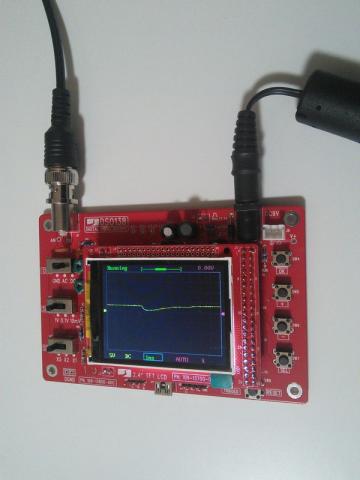

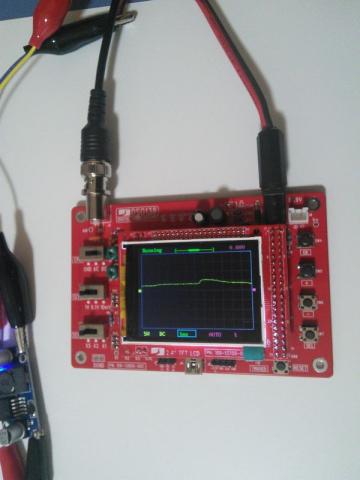

コレを使って12V→9Vでひとまず動作確認。

無事動作しました。



マニュアルをよく見ると、電源は12Vまでらしいので直接接続。

大丈夫そうです。



さて、活躍はいつになるのやら・・・ｗ





■2017.05.01 更新

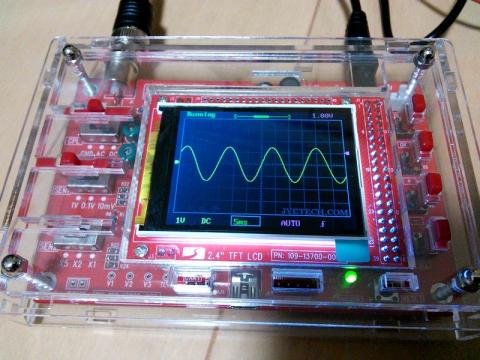

正弦波のwavデータを見つけたので測定してみました。

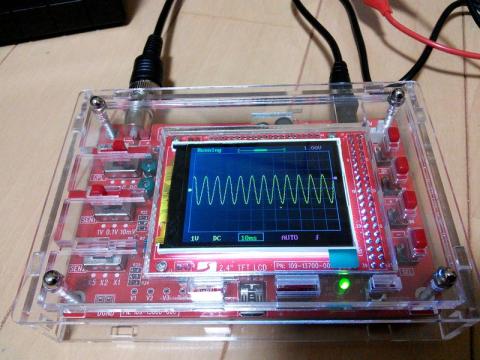

63Hz : うちのスピーカーで私の耳が捉えられる最低周波数（50Hzは聴こえませんでした）



12.5KHz : うちのスピーカーで私の耳が捉えられる最高周波数（16KHzは聴こえませんでした）



  • 購入金額

    2,590円

  • 購入日

    2017年頃

  • 購入場所

    Amazon

18人がこのレビューをCOOLしました！

コメント (15)

  • mr_osaminさん

    2017/04/09

    購入おめでとうございます。
    サクっと製作、とはいえ慣れてないと意外に苦戦すると思われるので流石です。

  • 通りすがりのおじさんさん

    2017/04/09

    ありがとうございます。
    やっと買えましたｗ

    組み立ては、例のテスターのおかげで抵抗値を読み解く必要がなくてスムーズに進みました。
    必需品ですね！
    （金属皮膜のカラーバーって色がはっきりしてなくてわからないんですよね・・・老眼だし）

  • ちばとどさん

    2017/04/09

    12Vでいけるんですね！
    わたしも同じオシロをもってますけれど、USBから9Vに昇圧するコンバータを買ったところ、間違えて12Vのを注文してしまったので、コンバータを開けて変換チップの抵抗値を替えないといけないなぁ、と思っていたところでした。よかった。
